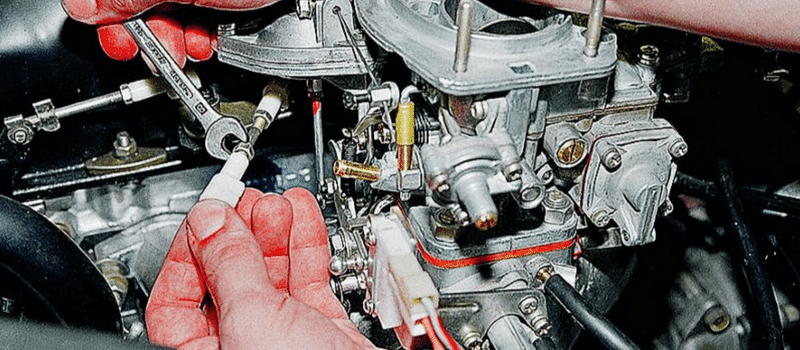

Регулировка карбюратора , как правильно настроить

Перед использованием системы общего впрыска топлива в бензиновых двигателях в бензиновых двигателях основным узлом для создания топливной смеси является был карбюратор . От того, как он настроен и как проведена регулировка карбюратора Расход топлива, стабильная работа двигателя на холостом ходу, зависит от долговечности всей топливной системы и экологических параметров двигателя

Поскольку отечественные автомобили с такой системой образования топлива все еще часто встречаются на наших дорогах, актуальность данных регулировок Не снижает алгоритм для иностранных автомобилей регулировки Это будет то же самое, так как ключевые схемы этих компонентов разных моделей автомобилей довольно близки друг к другу

Принцип работы карбюратора и уход за ним

Карбюратор является частью топливной системы бензиновых двигателей, воздух смешивается с топливом в пропорциях, определяемых настройками, откуда подается в камеры сгорания автомобиля, смесь поджигается автомобильными свечами и толкается к поршням, закрепленным на коленчатом валу Цикл повторяется, и таким образом энергия взрыва преобразуется во вращательное движение, которое передается на колеса посредством трансмиссии

Правильная настройка карбюратора Позволяет подавать в камеру высококачественную смесь

Неправильные пропорции приводят к взрывам, которые способствуют быстрому износу элементов топливной системы, невозможности воспламенения, неполному сгоранию бензина во время работы двигателя и, как следствие, избытку топлива

Ежедневная проверка, настроек и чистки карбюратор Не обязательно Чаще всего такую процедуру проводят после использования некачественного топлива или с заветным агрегатом с явными признаками нестабильной работы двигателя Проводить профилактическую чистку или промывку можно после 5-7 тыс. км пробега

Возможные проблемы

Начните диагностику неисправностей с карбюратором Это возможно при явных проблемах Чаще всего водитель может заметить чернение топлива В этом случае необходимо проверить давление топлива Это можно сделать либо дома с помощью манометра, либо на станции за 200-300 рублей Дома желательно обратить внимание на противопожарную безопасность и не распылять бензин в подпорожное пространство Значение должно быть 0 2 — 0 3 ATM Точный параметр можно найти в руководстве Если сигналы удовлетворительные, проблема может быть в поплавковой камере

Шаг 1. Снимите крышку воздухозаборникаШаг 2. Отрегулируйте ④.Шаг 3. Устанавливаем тягу

Контроль свечи зажигания должен определить неправильную свечу настройку । Если у них автомобиль с отчетливым запахом бензина, это указывает на нездоровый поплавок или прогоревший клапан

Стабильность работы на холостом ходу может быть снижена не только из-за работы карбюратора Но также из-за работы кабеля, который соединяет воздушную тягу на карбюраторе С педалью акселератора это легко обнаружить, достаточно отсоединить трос от тяги и включить дроссель без нее, если нет проблем с топливом, то причину можно перенести с педали

Предварительная подготовка и очистка карбюратора

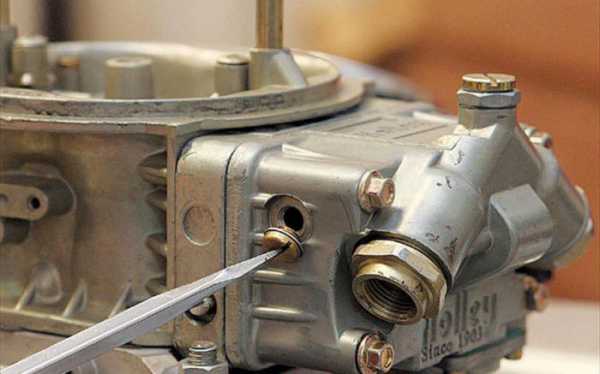

Перед регулировкой карбюратор Необходимо мыть и чистить, для этого существуют специальные жидкости.

Нельзя использовать для мытья жидкости, связанные с нефтью карбюратора .

Для очистки форсунок используется мягкая медная проволока Ни в коем случае не используйте для этой операции стальные иглы, чтобы не повредить отверстие

Правильная мойка карбюратора

Также нельзя мыть тряпкой, которая может оставить ворс на изделии в будущем, такие остатки могут закрыться в сквозном отверстии и вызвать проблемы в работе устройства

Тщательно смойте NAR и грязь с помощью аэрозольных спреев, продающихся в автосалонах. Ополосните изделие дважды, чтобы максимально удалить загрязнения.

Регулировка работы поплавкового механизма

Уровень в поплавковой камере влияет на качество топливной смеси. При его увеличении в систему добавляется богатая смесь, что увеличивает расход топлива и токсичность, но не дает автомобилю прироста динамических характеристик.

Без проверки работоспособности этого устройства, оно не будет работать правильно отрегулировать карбюратор .

Процедура включает в себя следующие операции:

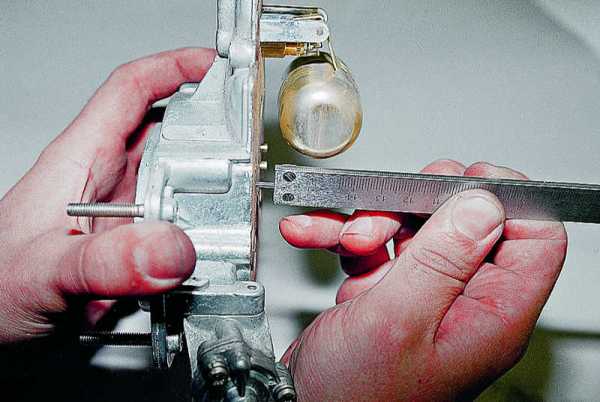

• Контроль положения поплавка по отношению к стенам и крышке камеры. Одновременно устраняется возможная деформация кронштейна, которым закреплен поплавок, что приводит к его равномерному опусканию. Это делается вручную, приводя кронштейн в равновесное положение относительно корпуса.
• Нужно провести регулировку Когда игольчатый клапан закрывается. Ставим крышку вертикально, вынимаем поплавок и слегка отгибаем язычок держателя. С его помощью перемещается запорная игла. Между поплавком и установкой крышки необходимо оставить небольшой зазор 8 ± 0,5 мм. Когда мяч опускается, зазор должен быть не более 2 мм.
• Процесс регулировки Начните с открытого клапана, когда поплавок утилизирован. Тогда зазор между ним и иглой должен составлять 15 мм.

Топливная смесь

Вы можете регулировать обогащение топливной смеси или использовать устройства настройки В соответствии с насадками я поворачиваю винты управления. Если до вас никто ничего не издавал настроек С помощью этих винтов они затем имеют завод из пластика. Его задача — покинуть завод настройку На устройстве, хотя вы можете повернуть винты для регулировки под небольшим углом (угол от 50 до 90 градусов).

Часто они просто ломаются в ситуациях, когда проволока не дает результатов под допустимым углом. Поэтому перед регулировки Необходимо прогреть двигатель до рабочей температуры.

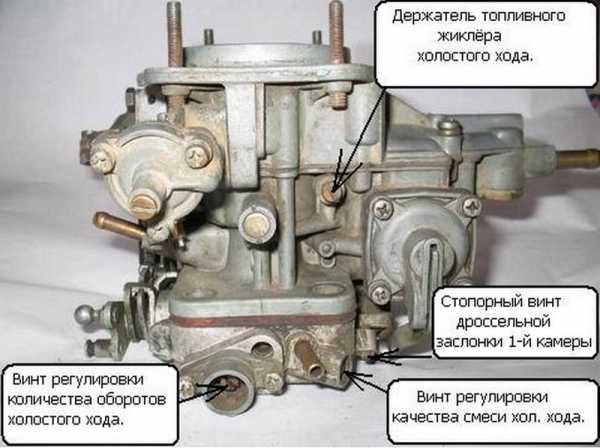

Для регулировки Останавливаем винты количества и качества смеси, но не затягиваем их с силой. Затем откручиваем каждый из них на несколько оборотов. Запускаем двигатель и начинаем попеременно снижать качество и количество подаваемого топлива, пока не установится стабильная работа двигателя. Мы слышим, что двигатель работает вообще без дополнительного «треска» или что вращение тихое на потерянной смеси.

Правильная скорость для «классики» ВАЗа — 800-900 об/мин. Она регулируется винтом «объем». Определяем концентрацию Co в диапазоне 0,5-1,2% с помощью винта «Свойства».

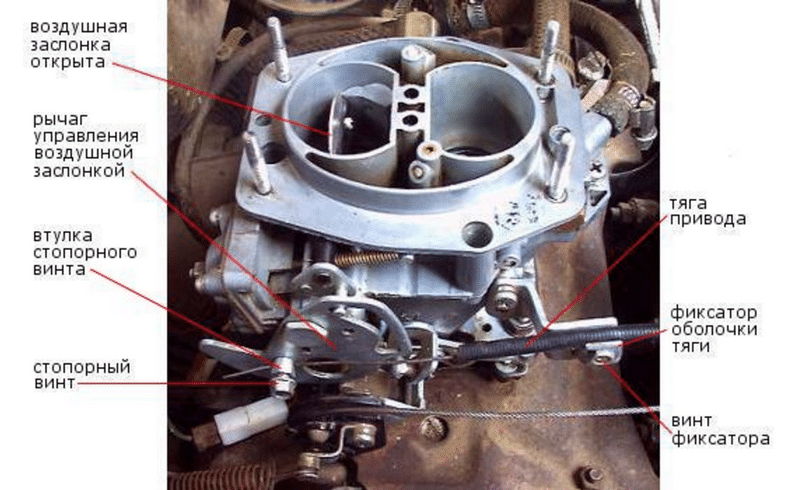

Регулировка штока карбюратора

Регулировка штока начинается со снятия крышки с воздушного фильтра, закрывающей доступ для работы. С помощью штангенциркуля проверяем табличное заводское значение между стержнями. Она должна составлять 80 мм. Чтобы отрегулировать длину тяги, ослабьте зажим отверткой. Мы ослабляем контраргумент с помощью 8 ключей и изменяем длину поворотом наконечника.

Затем закрепляем все крепежи и фиксируем упор в нашем гнезде. Нажимая на дроссельную заслонку, мы указываем степень открытия дроссельной заслонки. Если он не поворачивается в конце, выявленный край должен быть устранен. Это требует сокращения длины тяги. Мы вынимаем его и уменьшаем размеры с помощью аналога. Ставим желание на место и снова проверяем нажатием на педаль акселератора.

Следует также отметить, что в нормальном состоянии губка должна быть полностью закрыта. Вы можете увеличить длину тяги, ослабив трос.

Проверка сетчатого фильтра

Перед этой операцией необходимо закачать топливо в поплавковую камеру. Это позволяет оценить закрытие запорного клапана. Далее необходимо нажать на крышку фильтра и снять клапан. Рекомендуется очистить его в ванне с растворителем, а затем высушить компрессор.

Если двигатель работает некорректно, часто ломается и теряет мощность, можно обвинить в этом плохую подачу топлива. Это также заметно, если двигатель неадекватно реагирует на нажатие педали акселератора.

Вы можете проверить затяжку стопорной иглы. Операция выполняется с помощью медицинской резиновой колбы. Давление, которое он обеспечивает, сравнимо с уровнем, обеспечиваемым топливным насосом. При установке крышки карбюратора Назад, поплавок должен находиться в верхнем положении. Во время этой операции должно быть слышно сопротивление. Вы должны услышать утечку воздуха, если это так, то необходимо заменить иглы.

Заключение

Практически все настройки карбюратора Это можно сделать в домашних условиях с минимальным оборудованием. При разборке устройства необходимо запомнить, какие детали, куда возвращать. Нельзя чистить Джеклер стальными иглами. Быстро сохнет карбюратор После мойки можно использовать сжатый воздух из компрессора или автомобильного насоса. Перед загрязнением рекомендуется использовать аналогичные насадки.

Как правильно настроить карбюратор планете 5

Отечественные мотоциклы, мопеды и даже снегоходы уже давно отработали в своей конструкции карбюратор До 62. Однако в этой модели было выявлено несколько некомпетентных инженеров. Современные условия требуют совершенствования и модернизации этого оборудования. Так, в 90-х годах двадцатого века была разработана модель для 65 ( карбюратор )। Это оборудование похоже на предыдущее оборудование. Однако его содержание значительно отличается от него. Это отражено в принципе работы, регулирования и настройки сорта до 65.

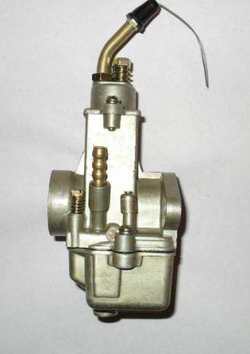

Устройство карбюратора К 65

Настройте карбюратор модели от 65, сначала необходимо ознакомиться с вашим устройством. Уровень топлива подается и поддерживается по следующей схеме. Топливо подается к клапану через фитинг с эластичной стопорной шайбой. Этот блок основан на языке, который передается с помощью поплавков. Они изготовлены из пластика и соединены друг с другом. Поплавки свободно вращаются вдоль оси.

Когда топлива становится больше, его излишки сливаются из поплавковой камеры через сливное отверстие. Модель для 65 ( карбюратор ) нагревается во время работы. Давление в камере не увеличивается, она соединена с каналом ракеты.

Следующая система, которая должна быть рассмотрена в плане карбюратора До 65 имеются системы дозирования.

Система дозирования

Компонентами системы дозирования являются главная топливная форсунка, распылитель, канал подачи воздуха и игла дроссельной заслонки.

Весь процесс работы системы выглядит следующим образом. Топливо поступает в распылитель из поплавковой камеры через главную форсунку. Под действием сжижения он усиливается через зазор между иглой дроссельной заслонки и распылителем. На выходе топливо смешивается с воздухом, который по каналу поступает в отверстие в корпусе распылителя.

Карбюратор для 65 имеет следующую систему регулировки Двигатель работает. Игла дроссельной заслонки устанавливается в одном из пяти положений. На этом работа двигателя в среднем режиме завершена. Но самой большой силой следует считать при настройке , что карбюратор Модели 65 определяют расход топлива по расходу основного топливного жиклера.

Под топливной трубкой установлена стопорная шайба. Он обеспечивает фиксацию распылителя на месте.

Пассивная система

Еще одна важная система, которую следует рассмотреть при регулировке карбюратора Для 65 это пассивное устройство.

Представленная система состоит из топливных трубок, воздушных каналов, отверстий холостого хода, винтов качества и количества смеси и переходных отверстий.

При работе на низких скоростях образуется эмульсия. Это происходит, когда топливо поднимается по трубе под действием вакуума в смесительной камере. Топливо соединяется с воздухом, поступающим в воздуховод. Карбюратор на 65 включает создание эмульсии на низких оборотах только через отверстие холостого хода.

При увеличении оборотов двигателя разрежение в зоне отверстия увеличивается. Через него начинает работать та же эмульсия. Поэтому подача топлива увеличивается по мере увеличения частоты вращения двигателя.

Система запуска и прогрева двигателя

В поисках ответа на вопрос о том, как приспособить карбюратор До 65 вы должны ознакомиться с устройством запуска и прогрева двигателя.

На карбюраторах До 65с и 65в устанавливалось пусковое устройство с автономным приводом, на 65г и на 65 Г — с тросовым приводом (встречается в мотоциклах & laquo;Днепр& raquo-, & laquo;Урал& raquo-) и для 65ич, до 65Д — выпрямительного подогрева (часто используется в марках & laquo;Иж& raquo-).

Автономный привод запуска включает в себя поршень, пусковое устройство, иглу, защитный колпак, каналы, стержень управления, топливный колодец и отверстия. Нормальное состояние устройства считается выключенным.

Пусковая установка с приводом от тростера похожа на предыдущий вариант, за исключением наличия стержня. Положение плунжера регулируется кабелем.

Выпрямитель-процессор характеризуется такой функциональной системой, при которой топливо поступает в поплавковую камеру в пусковом устройстве. Расход топлива ограничен ячейкой. Такое устройство часто имеет советские карбюратор С 65. & laquo;иж&raquo- может служить примером таких мотоциклов.

Установка и настройка

Перед регулировкой нового карбюратора С 65 он должен быть установлен и настроить .

Сначала необходимо снять крышку карбюратора । Пружина дроссельной заслонки удерживает иглу через замок. Он имеет одно круглое отверстие и два фигурных отверстия. Круглый дифференциал в середине предназначен для крепления газового кабеля. Т-образное отверстие необходимо для фиксации стержня винта.

Установив карбюратор На двигателе трос соединен с дроссельной заслонкой, крышка закреплена.

Необходимо поднять ручку дроссельной заслонки и проверить, полностью ли открыт диффузор. Эти действия необходимо выполнить несколько раз. Диффузор должен быть независимым и закрываться без заеданий.

Далее необходимо приподнять винт с помощью шурупа так, чтобы между его нижним краем и диффузором остался зазор в 3 мм.

Когда устройство находится в положении 65 ( карбюратор ) в нем есть выпрямитель, его необходимо собрать, а кабель подключить к поршню. Затем узел должен быть установлен.

Далее необходимо отрегулировать положение упоров кабельных мембран таким образом, чтобы их свободный ход составлял 2-3 мм.

Винт должен быть закручен до упора, а затем ослаблен на 0,5-1,5 оборота. Топливный шланг подключается к фитингу. Не следует подвозить топливо к перекрестку.

Затем вращается верхний стартер, и коленчатый вал прокручивается на 3 оборота. Включается зажигание и осуществляется запуск. После прогрева можно отключить пусковое устройство или корректор.

Установка уровня топлива

Регулировка карбюратора Начните с уровня топлива 65, повернув устройство и сняв нижнюю поплавковую камеру. Далее изменяется расстояние от коннектора до трубы, разделяя поплавок на две части.

Обычно это расстояние составляет 1,5 мм на 13 мм с возможными отклонениями в любую сторону.

Если на карбюраторе Размер не помещается в эту рамку, язычок поплавка должен быть согнут в нужном направлении.

Случается, настройка карбюратора К 65 выполнена правильно , но он начинает «переливать». Это означает, что поплавок негерметичен.

Эту теорию легко проверить. Необходимо набрать в ванну теплой воды и погрузить в нее поплавок на минуту или более. Если появляются пузырьки, поплавок неисправен.

Регулировка улучшения смеси

Перед началом регулировки , будь то карбюратор Мотоцикл модели K 65 и#171;Урал» и#171;Днепр», снегоход и#171;Буран» или другого транспортного средства, двигатель должен быть прогрет.

Затем установите минимальную стабильную скорость холостого хода. Для этого опустите дроссельную заслонку с помощью винта. Вы должны увеличить количество оборотов до максимально возможного. Поверните винт в одном или другом направлении.

Постепенно увеличивайте скорость и снова уменьшайте ее. Это следует сделать 2-3 раза.

После проведенных манипуляций необходимо проверить, как двигатель реагирует на положение дроссельной заслонки. В понимании как настроить карбюратор До 65 следует установить желаемое содержание смазки для двигателя.

Для этого используется один. Резко открывается дроссельная заслонка. Когда двигатель останавливается, смесь необходимо обогатить. Для этого затяните винт качества смеси на 1/4 или 1/2 оборота.

Заглохший двигатель при резком закрытии дроссельной заслонки указывает на необходимость разжижения смеси. В этом случае необходимо перестроить смесь на 1 / 4-1 / 2 от кривой.

Регулировка качества смеси во время работы

Регулировка карбюратора Дозатор в условиях эксплуатации K 65 производится путем поворота иглы относительно кулачка. Это следует делать в определенном порядке.

Дозирующая игла установлена в среднее положение. Чтобы уменьшить количество смеси, фиксатор перемещается вверх. В этом случае зазор между конусом дозатора и стенкой распылителя становится меньше.

При снятии блокировки топливная смесь обогащается.

Уточнение спроса настройки Электрод свечи зажигания приобретает цвет изоляции. Вы должны сосредоточиться на этом после 30-километровой пробежки. При нормальных условиях эксплуатации его белый цвет указывает на бедность смеси. Темно-коричневый изолятор со следами копоти указывает на необходимость обеднения смеси.

Регулировка карбюратора мотоцикла «Урал»

Для примера регулировки карбюратора До 65 лет вы можете рассматривать этот процесс на мотоцикле и.#171;Урал».

Сначала необходимо снять воздухозаборник. Затем ослабьте винты с помощью плоской отвертки. Карбюратор для мотоцикла K 65 и#171;Урал» винт должен быть ослаблен на 1 оборот.

Затем необходимо отрегулировать зазор на тросах. Она должна быть одинаковой и равняться примерно 3 мм.

При прогреве двигателя начните затягивать винт холостого хода до минимальных постоянных оборотов. Затем следует достичь максимальной скорости с помощью шнека качества смешивания. Повторите процесс дважды. Карбюратор настроен .

Синхронизация карбюратора

После настройки карбюратор К 65 («Урал») должны быть синхронизированы. Это удобно делать с помощью счетчика оборотов. При отсутствии таких устройств синхронизация может быть выполнена с помощью тахометра.

Для этого мотоцикл устанавливается на подставку и запускается двигатель. Появляется четвертая передача. Снимите колпачок с одной из пробок и доведите показания спидометра до 50 км/ч. Рукоятка дроссельной заслонки крепится винтами.

Один цилиндр включается, а другой выключается. Длина кабеля регулируется с помощью фитинга. В то же время они достигают такого же отображения, как и на спидометре.

При снятии разъем свечи зажигания должен быть заземлен и закорочен на землю мотоцикла. Поэтому можно карбюратор «Урала».

Регулировка карбюратор K 65 Мотоцикл «ИЖ

Более простую регулировку Выполнить для мотоцикла «ИЖ», у которого выпрямитель-богатырь.

Сначала двигатель нагревается. Затем установите низкие, но стабильные обороты двигателя. Для этого поверните винт, устанавливающий положение дроссельной заслонки.

Затем плавно увеличьте скорость до максимальной с помощью винта холостого хода. Процесс повторяется 4-5 раз. Обороты двигателя постепенно снижаются. Целомудрие после настройки Проверяется резкими рывками при открытии и закрытии дроссельной заслонки.

Двигатель не должен останавливаться и давать резкие рывки.

Для такой модели карбюратора Может также возникать регулировку В рабочем режиме перемещением дозирующей иглы вверх для обогащения смеси — для обратного эффекта.

Такой вид настройки Один из самых простых. Поэтому каждый может самостоятельно выполнить все действия в соответствии с инструкциями.

После того как вы ознакомились с устройством, методом установки и настройки элементы мотоциклов, такие как K 65 ( карбюратор ), каждый пользователь независимо регулировать Его работа. Каждый тип транспортного средства должен следовать своей собственной технологии настройки и проверки работы карбюратора . От правильности принятых мер зависит долговечность автомобиля.

Превосходные ходовые качества мотоцикла начинаются с регулировки его карбюратора

Бывший Ленинградский карбюраторный завод с 1993 года, а ныне ООО «Топливные системы». Внедрение нового поколения мотоциклов карбюраторов К-68. Они несколько отличались от своих предшественников по дизайну, функциональности и экономичности. Этой моделью, в различных модификациях, стали оснащать мотоциклы «Урал», «Иж», «Днепр». И сегодня К-68 не потерял своей актуальности и считается одной из лучших отечественных моделей мотоциклов.

В этой статье мы рассмотрим основные типы регулировки карбюратора К-68, с помощью которого можно добиться хорошей маневренности, эффективности. и правильной Работа всего силового агрегата. Для тех, кто не знает, как настроить карбюратор На скутерах эта статья также будет полезна.

Основные виды настройки карбюратора

Ни у кого из автовладельцев нет секретов, что карбюратор Используется для подготовки горючей смеси для двигателя, получаемой путем смешивания определенного количества воздуха с топливом. Но этим его функции не ограничиваются. Он также должен обеспечивать работу двигателя мотоблока в различных режимах, что означает приготовление топливной смеси с различным соотношением ее компонентов. Выполнение этой задачи возлагается на различные системы и узлы механизма. К ним относятся:

• Основная система учета;
• Пассивная система;
• Стартовая система;
• Система поддержания уровня топлива.

Мы рассмотрим конфигурацию этих элементов. Лучшей отправной точкой является проверка уровня топлива в поплавковой камере. Для этого вам понадобятся:

• снять карбюратор ;
• Снимите крышку поплавковой камеры;
• перевернув карбюратор чтобы поплавки находились сверху, измерьте расстояние от боковой стороны тела до верха поплавков. Оно должно составлять 26 мм ± 0,5 мм; В случае отклонения устраните его, согнув язычок;
• Проверьте равенство поплавков и отрегулируйте их, наклонив кронштейны.

Теперь давайте разберемся с основной системой учета. Сначала проверьте зазор между дроссельной заслонкой и нижней частью воздушного канала. Она должна составлять 2 мм. Если зазор не совпадает, отрегулируйте его с помощью регулировочного винта троса дроссельной заслонки, расположенного на трубке крышки корпуса дроссельной заслонки.

Следующим шагом регулировки карбюратора К-68 проверяет состояние иглы дроссельной заслонки. Он состоит из 5 пазов, в которые можно вставить замок иглы. Нормальное положение защелки — средний паз. Перемещение замка вниз обогащает смесь, наоборот, прекращает ее. Мы проверяем по цвету центрального электрода свечи зажигания:

• Если электрод черный или темно-коричневый, это означает, что горючая смесь, сгорающая в блоке цилиндров, чрезмерно богата— Переместите фиксатор вниз;
• Когда цвет станет светло-коричневым, все готово — собираем замок;
• Светло-коричневый цвет электрода указывает на нормальное положение иглы.

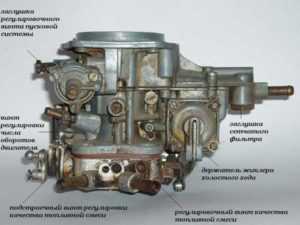

Теперь карбюратор Можно устанавливать и производить регулировку Пассивная тяга. Регулировка выполняется на прогретом двигателе, поэтому сначала. регулировкой Вы можете проехать 10 — 15 км. Радуйтесь регулировку Размножайте в следующем порядке:

• Наматываем качественный штрих смеси до упора, а затем делаем полтора оборота;
• Поворачивая дроссельный винт, мы добиваемся снижения скорости до минимально стабильной;
• С помощью качественного тире мы выводим двигатель на максимальные обороты;
• Опять же, мы уменьшаем скорость до минимума с помощью дроссельного винта. Этот процесс необходимо проделать несколько раз, пока вы не добьетесь стабильной работы двигателя на максимально обедненной смеси;
• У нас есть качественная лажа ½ бизнес.

Наконец, регулировка карбюратора Произведено K-68. если бы все случилось. правильно То есть, есть полная гарантия того, что мотоцикл, наряду с другими функционирующими системами, будет безопасно заводиться и надежно работать в любом режиме, доставляя истинное удовольствие своему владельцу.

Основные правила ремонта карбюратора К65

Замена карбюратора K65 появилась карбюратору Модель K62. Из-за частых сбоев и дефектов технологи решили его модернизировать.

Обслуживание и ремонт скутеров: настройка карбюратора

Легкие и маневренные скутеры уже давно стали неотъемлемой частью нашей жизни. Городские, туристические, спортивные, внедорожные — каждый тип нашел свое применение.

Подведение итогов или регулировка карбюратора Alpha Moped

После того, как на мопеде покатались, проводится полный цикл технического осмотра, включая замену масла в коробке передач и двигателе, а также регулировку зазора клапанов.

Пассивный стиль карбюратора K-151 и снижение выбросов CO и CH.

Все более жесткие требования к концентрации углеводородов в выхлопных газах заставляют владельцев автомобилей думать о том, как добиться оптимальных эксплуатационных характеристик.

Руководство для чайников или как сделать это самому настроить карбюратор для Жигулей

Жигули и#171;пятерка» выпускался с 1980 по 1995 г. И пользовался заслуженной популярностью.

Как сделать свой собственный регулировку карбюратора для скутера

Скутер Это, как правило, двухколесное малогабаритное транспортное средство, предназначенное для передвижения за счет работы двигателей внутреннего сгорания.

Java-двигатели

65 карбюратора. Гер, регулировка .

K65 не сильно отличается от обычного K62. Но это именно так на первый взгляд, потому что модернизация затронула не форму, а содержание. И вы убедитесь в этом, когда вместе с нами посмотрите на устройство, на функциональные принципы и регулировки Новый блок показан на рисунке.

Сначала поговорим о дизайне и функциональных принципах. Все начинается с системы подачи и поддержания постоянного уровня топлива. Через штуцер 20 он поступает в топливный клапан 15, который оснащен эластичной запорной шайбой. Клапан опирается на язычок, соединенный с 18 пластиковыми поплавками 17, которые соединены между собой и свободно вращаются вокруг оси 16. Если уровень топлива по какой-либо причине повышается, его излишки удаляются из поплавковой камеры через сливное отверстие 32. Чтобы давление в поплавковой камере не повышалось при нагревании, она соединена с атмосферой через несимметричный канал 31.

Главная дозирующая система состоит из распылителя 5, главной топливной форсунки 6, дроссельных игл 7 и воздуховода 8. Главная топливная форсунка 6 подает топливо из поплавковой камеры через зазор между форсункой и дроссельной иглой 7. На выходе из распылителя оно смешивается с воздухом, поступающим по воздуховоду 8 через отверстие в корпусе распылителя. Дроссельная игла обеспечивает работу двигателя в среднем режиме и может быть установлена в одном из пяти определений. В методах наибольшей мощности расход топлива в основном определяется расходом основной топливной форсунки.

Надежное крепление опрыскивателя обеспечивается стопорной шайбой 9, установленной под топливной трубкой 14. Система холостого хода включает топливопроводы 9, воздушные каналы 10, смесь 11 и качество смеси, а также количество смеси 27, отверстия холостого хода 12 и переходные отверстия 13. При работе двигателя на холостом ходу топливо под действием вакуума поднимается в смесительной камере за дроссельной заслонкой по трубе 9 и смешивается с воздухом через канал 10. потока. Сформированная эмульсия выходит только через отверстие 12, когда дроссельная заслонка слегка приоткрыта (на низкой скорости). При дальнейшем увеличении дросселя и увеличении оборотов в отверстии 13, зона увеличивается и эмульсия также увеличивается. Она начинает течь сквозь него. Таким образом, подача топлива увеличивается по мере увеличения оборотов.

Основная система запуска и прогрева двигателя. На карбюраторах На разных модификациях использовались различные системы обогатительных устройств: на К65С и К65В — пусковое устройство с автономным приводом; на К65Г и К65Ж — с тросовым приводом; на К65 и К65Д — выпрямительный процессор. Мы рассмотрим их в таком порядке.

Пусковое устройство с автономным приводом включает в себя поршень 37, направляющие 35, возвратную пружину 36, иглы пускового устройства 39, уплотнительную резину 38, защитный колпачок 29, шток управления 40 и каналы 33 и 34, топливо, топливо 33, шток управления 40 и др. Скважина А и скважина 41. Общее состояние. Нормальное положение оборудование выключено. При этом игла 38 с уплотненной резинкой 39 перекрывает топливный канал и боковой поверхностью поршня 37 — канал 33 и 34. Для вращения стартера необходимы 40 штоки и подъем. Повернитесь примерно на 90°. В то же время направляющая сетка на стержне оставляет паз 35 и закрепляется на его верхнем конце. Поршень увеличивается, открывая каналы 33 и 34 и топливный канал 48. Под воздействием вакуума топливо из отверстия попадает в полость под поршнем, смешивается с воздухом и направляется в смесительную камеру. Форма эмульсии. Количество топлива в скважине достаточно для большой единовременной подачи в момент запуска. После запуска двигателя уровень топлива в скважине снижается, и состав смеси ухудшается.

Для выключения пускового устройства необходимо естественно повернуть щенок на 90 назад, после чего поршень 36 под действием возвратной пружины занимает исходное положение от пыли и грязи пусковое устройство защищено резиновым колпачком на направляющих пружинах 35 Пусковое устройство с тросовым приводом описано аналогично — однако у него нет штока 40 и положение поршня 37 регулируется тросом к манетке Реформер-процессор характеризуется тем, что, что топливо поступает в него непосредственно из поплавковой камеры (нет топливных колодцев Расход топлива ограничен жиклером 43 При полностью поднятом поршне наибольшее обогащение смеси, необходимое для запуска двигателя, достигается при опущенном поршне, смесь ухудшается быстрее по мере уменьшения зазора между иглой 42 и стенкой канала при полностью опущенном поршне игла запирает топливный канал 48 герметичной эластичной лентой 38

Дополнительное пусковое устройство (плавающий дрон) используется при температуре воздуха +5⁰ и ниже Его использование в объяснении не обязательно Рассмотрев принцип работы устройства и отдельных систем, нам остается перейти к проблемам эксплуатации и регулировок . Перед установкой карбюратора Необходимо снять его крышку 2 с дроссельным узлом Крышка представляет собой довольно сложную заднюю пластину, на которой закреплены винт 27, поднимающий дроссель, направляющие 28, направляющие 26, ограничитель узла дросселя 30, дроссель 21 и его пружина 29, защитный колпачок 29 Винт 27 одновременно соединен с тягой Пружина дросселя 24 удерживает 22 иглы 7 через замок

Латунный дроссель П-образной секции имеет два фигурных отверстия и одно круглое. Последний находится в центре и используется для установки и фиксации иглы, образованной режущей кромкой для фиксации газового троса и для соединения стержней винта с Т-образным 27 Радиальный вырез обеспечивает необходимое разрежение в зональном распылителе на стенке дросселя, обращенной к воздушному фильтру

В крышке имеется ограничитель 30 — рекомендуется удалить его после завершения установки впуска. карбюратор На двигателе необходимо прикрепить трос к корпусу дроссельной заслонки и закрепить крышку на карбюраторе । Затем поднимите дроссельную заслонку и убедитесь, что она полностью открывает диффузор Проделайте это несколько раз, чтобы убедиться, что дроссельная заслонка не застряла в каком-либо положении и что диффузор полностью закрывается и открывается 27, поднимите дроссельную заслонку до положения, когда между ее нижним краем и диффузором образования видна разница в 2-3 мм.

Если карбюратор Он имеет пусковое устройство или выпрямитель, необходимо открыть деталь 35, снять выпрямитель в сборе и присоединить трос к поршню 27, а затем установить узел на место Отрегулируйте положение упора дроссельной заслонки и оболочки 28 троса дроссельной заслонки корректора (если имеется) так, чтобы они имели свободный шаг около 2-3 мм (это делается для того, чтобы при повороте рулевого колеса положение дроссельной заслонки или корректора не менялось);

Полностью заверните винт 11, а затем ослабьте его на 0,5-1,5 оборота. Добавьте топливный шланг к разъему 20. Убедитесь в отсутствии утечки топлива в точках присоединения и откройте пусковое устройство или выпрямитель. Если, в зависимости от погодных условий или индивидуальных особенностей двигателя, необходимо использовать капельное тушение, лучше, если одновременно будет открыта дроссельная заслонка, эффективность приема возрастет. Нажмите на чашку. Запустите двигатель, проверните коленчатый вал на 2-3 оборота, включите зажигание и энергично запустите двигатель. После запуска и прогрева двигателя необходимо выключить пусковое устройство или выпрямитель. Давайте немного поговорим в заключение о регулировках карбюратора — Вы должны регулярно иметь дело с каждым мотоциклистом.

Целесообразнее начать с регулировки уровня топлива. Для этого вам необходимо карбюратор Поверните, снимите нижнюю часть поплавковой камеры и измерьте расстояние от плоскости разъема до линии, разделяющей поплавок пополам (следы формы пресса). Это расстояние должно составлять 13 ± 1,5 мм. Если вы нажмете карбюраторе размер не входит в эти пределы, необходимо аккуратно отогнуть язычок 18 поплавков в ту или иную сторону.

По дороге еще одно замечание. Если во время работы карбюратор Если вдруг он» установится», необходимо проверить, не вытек ли поплавок. В ванну с теплой водой. Появляются пузырьки — поплавок тонкий, нет — все в порядке.

Перед началом регулировок , о чем будет рассказано позже, двигатель должен прогреться. Затем опустите дроссельную заслонку винтом 27, установите минимально стабильные обороты холостого хода, а затем, постепенно поворачивая винт 11 в одну или другую сторону, добейтесь увеличения оборотов до максимально возможных. Попробуйте снова опустить 27 винтов, а затем поднять 11 винтов, чтобы посмотреть, насколько это будет успешно. Иногда эти операции необходимо повторить 2-3 раза.

Теперь проверьте, как двигатель реагирует на ручку газа. Если двигатель глохнет при резком открытии дроссельной заслонки, заверните винт 11 качества смеси на 1/4-1/2 оборота (смесь станет богаче); с другой стороны, если двигатель глохнет при резком закрытии дроссельной заслонки, выверните винт 11 на ту же величину (смесь, конечно, уже не будет в

Регулировка качества смеси в рабочем режиме осуществляется перемещением дозирующей иглы 22 относительно заслонки 7. Она должна начинаться со среднего положения. При движении фиксатора вверх, смесь закручивается (это понятно: игла падает вниз и между ее конусом и стенкой распылителя остается небольшой зазор!), При движении фиксатора вниз, обогащается. Критерием движения иглы является цвет изолятора центрального электрода свечи зажигания. Если после пробега около 30-40 км в нормальном режиме работы цвет белый, смесь рычага и иглы требует не менее одного деления; если изоляторы темно-коричневые со следами нагара, смесь следует сделать беднее, опустив иглу.

Наконец, если мотоцикл не развивает максимальную скорость, необходимо заменить главную топливную форсунку, другой настройки, т.е. с большим диаметром калиброванного отверстия.

Материал напечатан в журнале «Мото».

Похожие записи:

Эта запись была опубликована в Среда, Июнь 12th, 2013 в 10:38 вечера и размещена в рубрике: Ремонт

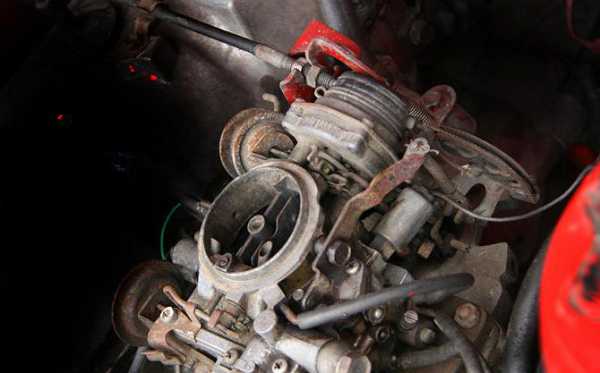

Как настроить правильно карбюратор

Регулировка и настройка карбюратора ВАЗ-2109. Как правильно настроить карбюратор ВАЗ-2109

У вас есть целый ряд причин, по которым вам может понадобиться настройка карбюратора Модель: ВАЗ-2109। Это некачественное топливо, загрязняющие вещества в виде отработанной смазки, мусор из окружающей среды. Однако при постоянном использовании этот механизм не требует специального наружного ухода. При обнаружении серьезных загрязнений трущихся и движущихся частей необходимо провести очистку и регулировку .

Как понять, что карбюратор не настроен ?

Это очень просто. В принципе, опытный водитель сразу поймет, что к чему. Но если вы только начинаете работать, вам следует знать, что существует множество признаков, при которых ремонт не требуется. карбюратора ВАЗ-2109, вы должны уметь их понимать. Во-первых, автомобиль останавливается во время движения. Это может произойти, если вы запустите холодный двигатель без выхлопных газов, что бывает довольно часто. Однако, когда двигатель достигает рабочей температуры, вы отпускаете газ и автомобиль останавливается, это означает, что пришло время чистки.

Во-вторых, если частота вращения коленчатого вала растет с трудом, это указывает на плохую тягу — и снова неисправность же карбюратор . Если автомобиль работает на холостом ходу на ровной дороге и дергается, это явный симптом неисправности, которую следует устранить как можно скорее.

В принципе, существует еще много признаков, на основании которых определяется неисправность этого узла автомобиля. Кроме того, компетентные регулировка карбюратора ВАЗ-2109 поможет предотвратить повышенный расход топлива, что особенно важно при сегодняшних ценах на бензин.

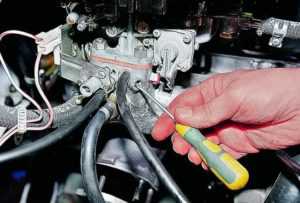

Искажение «качества» и «количества

Рекомендуется работать с двумя людьми, так как постоянное хождение неудобно от карбюратора Вытяните акселератор и нажмите на дроссельную заслонку. Однако это необязательное требование. Что нужно знать что регулировку Может выполняться без специальных инструментов и другого инвентаря. Проще говоря, голыми руками.

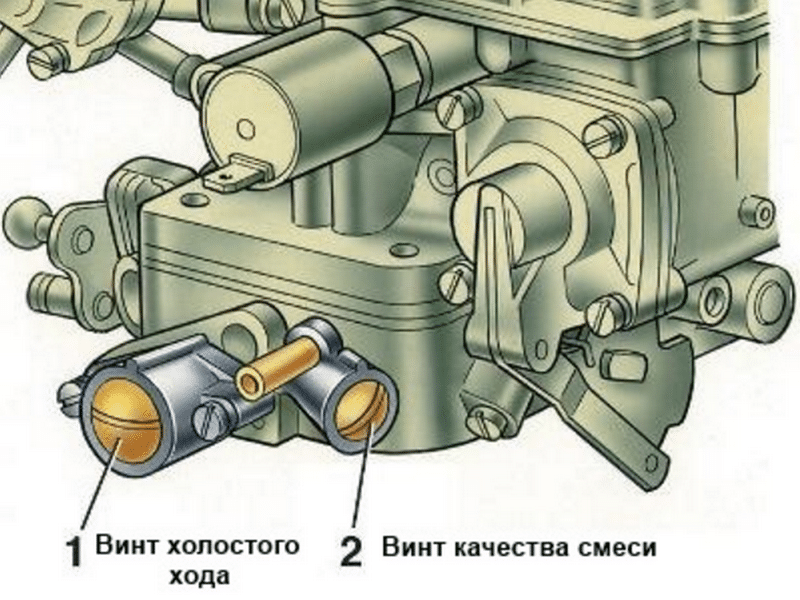

Но для этого нужно знать, что такое винты «качества» и «количества». Первое обслуживание может быть предпринято для обеспечения неустойчивой работы двигателя. Повернув их в обратном порядке, мы получим нормальную работу двигателя. В этом случае винты «громкости» используются для увеличения или уменьшения скорости. После этого они возвращаются в к регулировке «Свойства», затем «Объем» и т.д. На практике все это довольно просто. Тем не менее, в гараже такое часто встречается. регулировку Возьмите хорошее количество.

Предварительная работа

Перед завершением настройка карбюратора ВАЗ-2109, должны отвечать нескольким требованиям. Это, конечно, не обязательно, но желательно. Во-первых, работа должна проводиться в хорошо проветриваемом помещении. Желательно, чтобы автомобиль был строго горизонтален или не наклонен более чем на несколько градусов вокруг оси.

Не используйте тряпки при внутренней очистке, так как внутри останутся ворсинки, способствующие неправильной работе форсунки. Другими словами, регулировка Отменено. Очистка и регулировка карбюратора ВАЗ-2109 должны быть изготовлены с применением специальных подготовительных средств. Если такого устройства под рукой не оказалось, достаточно бензина. Наилучших результатов можно добиться с помощью сжатого воздуха. Итак, мы подготовились к работе, теперь можно переходить к практической части.

Настройка карбюратора ВАЗ-2109: общие положения

Непосредственно перед регулировкой Должен быть очищен. Можно использовать бензин, сжатый воздух или специальные средства. Богатство. Во время работы у вас под рукой должна быть плоская отвертка. Еще раньше настройкой А очистка регулирует зажигание. Нет смысла ставить карбюратор Если установлено позднее или раннее зажигание.

Вы также должны помнить, что что настройка Выполняется только при рабочей температуре двигателя, т.е. желательно прогреть автомобиль и только потом приступать к процедуре. С дроссельной заслонки необходимо снять тягу с педали акселератора. Сразу после этого необходимо отсоединить вентиляцию картера. Далее проверяем отсутствие вакуума в трубке регулятора подачи. Если да, то что-то было сделано неправильно. Затем вы можете запустить к регулировке Качественные винты, которые позволяют настроить Стабильная работа двигателя автомобиля.

Регулировка дроссельной заслонки

Это «дроссель», который необходим для холодного запуска двигателя. Причин сбоя этого механизма может быть несколько. Несмотря на то, что устройство простое, рекомендуется позаботиться о ремонте. Дроссельная заслонка является своего рода спасителем жизни при отрицательных температурах. Это причина регулировка карбюратора ВАЗ-2109 должен начинаться со слова «всасывание».

Сначала проверьте натяжение троса. Здесь вы можете столкнуться со следующими проблемами: недостаточная или чрезмерная нагрузка. То или другое способствует тому, что губка не открывается или не закрывается полностью, что не очень хорошо. для карбюратора .

Для выполнения задания нам нужен ключ для 13, что мы и сделаем регулировать Натяжение каната. При нажатии акселератора в пол заслонка должна полностью открываться, отпускаете газ — заслонка закрывается. Если это не так, отрегулируйте положение контргайки с помощью ключа на 13, пока не добьетесь наилучших результатов.

Привод воздушной заслонки и его регулировка

После завершения работы UNS регулировку Привод дроссельной заслонки карбюратора перейдите к воздушной заслонке. Перед началом работы сначала необходимо снять крышку с воздушного фильтра. Ну, вы можете заменить фильтр на ходу, особенно если это было сделано давно. Толчок непосредственно в чашу должен быть свободным.

Если губка не требуется регулировки , то он находится под торпедой с полностью пустой ручкой дросселя. Губка должна быть открыта на 100%. Если это не так, необходимо ослабить винт гаечным ключом регулировки тяги. Переходим к настройке . После достижения оптимального результата затяните винт с помощью рычага и закройте крышку фильтра. Но здесь есть некоторые нюансы.

Первым шагом является поворот рычага заслонки до полного открытия. Затем нужно погрузить этот рычаг до упора. Извлеките кабель из изоляции с помощью плоскогубцев и нажмите на винт. Проверьте, полностью ли открыта губка. При необходимости медленно передвиньте оболочку кабеля и затяните крепежные винты.

Как настроить карбюратор ВАЗ-2109: Пусковое устройство

Многое зависит от того, как работает этот механизм. Но чтобы быть как можно более точным регулировку Должен быть уничтожен карбюратор . Это легко сделать. Но если это не сработает, вы можете попробовать следующее настройку И на установленном механизме. Принцип заключается в том, что необходимо правильно Установите начальный интервал. Это определяет, насколько хорошо заводится автомобиль.

Как упоминалось выше, существует несколько возможностей для настройки карбюратор Ваз-2109 Если без снятия, то необходим счетчик оборотов. Сначала необходимо полностью снять корпус воздушного фильтра, а затем полностью вытащить рычаг воздушной заслонки (под приборной панелью в салоне). Запускаем двигатель и осматриваем.

Откройте воздушную заслонку примерно на 30% с помощью плоской отвертки. Берем ключ на 7 и поворачиваем затвор. регулировки Пока на счетчике оборотов не появится результат 3100-3400 об/мин. При достижении этого показания можно смело опускать заслонку.

Что нужно учитывать при ремонте

Все знают, что в настоящее время двигатель является сердцем автомобиля как карбюратор Он оснащен клапанами. Если второй выйдет из строя, то все системы будут полностью поражены. Поэтому для поддержания автомобиля в надлежащем состоянии требуется регулярный ремонт. карбюратора Ваз-2109. но для ремонта лучше доверить его профессионалам, ведь без опыта можно только усугубить ситуацию.

Также желательно заправляться качественным топливом, так как это напрямую влияет на качество автомобиля карбюратора । Смазка — еще один важный момент. Без него ничего не работает, поэтому желательно регулярно смазывать те самые «свойства» винтов. То же самое относится к тросам воздушной заслонки, которые необходимо регулярно заменять. Как показывает практика, в большинстве случаев они терпят неудачу.

Регулируем холостой ход карбюратора

Итак, сначала мы прогреем двигатель до рабочей температуры. Работа должна проводиться при наличии элементов потребления энергии (фары, проигрыватель и т.д.), поэтому рекомендуется заряжать аккумулятор перед началом работы, чтобы он не сел в неподходящий момент. Вам снова придется работать с «качественными» винтами, но порядок немного другой.

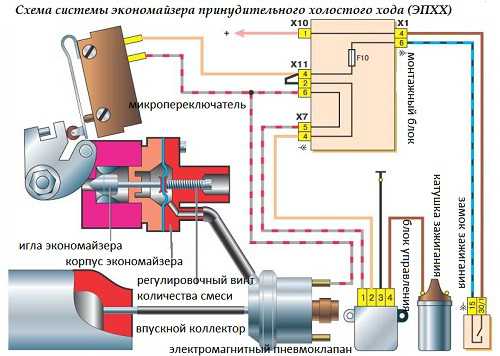

Сначала нужно отключить (x. X.), чтобы достичь максимальной скорости. Затем поворачиваем винт «громкость», пока обороты не станут меньше примерно на 50-150, это должно быть на уровне X. X. Обычно это около 800 оборотов коленчатого вала. Затем винт «качества» нормализует значение — примерно 900-950 оборотов. Эта работа может быть учтена после завершения. Стоит помнить об этой замене карбюратора ВАЗ-2109 может понадобиться только в том случае, если вы не замечаете неисправности. Как правило, этот механизм может работать дольше. Но не забывайте об уборке и настройке .

О Solex- карбюраторах

Несколько слов, чтобы сказать о настройке Это устройство. На первом этапе необходимо установить правильный уровень в поплавковых камерах. После этого необходимо выполнить следующие действия настройку Пассивная тяга. Это заметно что настройка карбюратора Согеры ВАЗ-2109 следует выполнять согласно инструкции, что не только ускорит работу, но и упростит ее.

Если при регулировке Двигатель никак не реагирует на винт «громкости», тогда нужно немного изменить жиклер холостого хода или завести электромагнитный клапан. Что касается выбора куртки, то это довольно утомительный процесс. Вы должны ориентироваться на рабочий объем двигателя. Чем больше объем, тем больше куртка вам нужна.

Существует также переходный режим, который отвечает за отсутствие ошибок при запуске автомобиля и его нормальную работу (чихание, стрельба). Виновником является щелевое отверстие. Он расположен непосредственно под челноком дроссельной заслонки. Когда вы нажимаете на педаль газа, бензин направляется из форсунки в отверстие. В противном случае автомобиль может заглохнуть.

Теоретическая информация

Было бы полезно сказать что карбюратор — Это устройство, прямое назначение которого — смешивать и дозировать топливо, поступающее в цилиндры двигателя. В противном случае здесь формируется смешение работы. Евреи отвечают за качество. Это относится ко всем моделям отечественных автомобилей, включая ВАЗ-2109.Glax карбюратор Из-за несочетающихся пиджаков.

Кроме того, важен такой показатель, как их производительность. Это достигается за счет длины сопла, а также его отверстий (пропускной способности). Если увеличить сечение оболочки примерно на 10%, пропускная способность увеличится на 25%. Из этого можно сделать вывод, что при грамотном. настройке Описанное оборудование может не только снизить расход топлива, но и увеличить мощность двигателя. Как мы видим, настройка карбюратора ВАЗ-2109 позволяет многое.

Почему возникают проблемы

Один, карбюратор нормально функционирует при надлежащем уходе. Однако есть некоторые нюансы, которые требуют внимания. Например, после завершения установки. карбюратора Работа двигателя автомобиля ВАЗ-2109, X. X. Причиной может быть неправильное натяжение акселератора (ускорителя). Но все это легко восстанавливается, и сейчас мы посмотрим, как.

Сначала нужно точно поставить диагноз. Поэтому необходимо отсоединить трос акселератора от карбюратора । Это делается для того, чтобы это можно было сделать вручную регулировать Дроссельная заслонка при работающем двигателе Если требуемое изменение при перемещении рычага дроссельной заслонки, необходимо заменить или отрегулировать трос, если обороты не изменились, значит дело в нем в карбюраторе .

Заключение

Я хотел бы сказать, что простой требует настройка Зажигание ❶-2109 карбюратора в этом случае может работать нормально, но из-за излишнего зажигания возникает ощущение неисправности, о чем неоднократно говорилось выше, насколько высока смесь? карбюратор , зависит многое.

Не рекомендуется выполнять замену оболочки самостоятельно, так как каждая из них подходит только для определенной модели карбюратора । При установке от другого может увеличиться расход топлива, снизиться производительность двигателя, ухудшиться динамика и т.д., но если все же требуется замена, то следует ориентироваться по нанесенной маркировке нужно покупать сразу один комплект, а не по отдельности, так как это небезопасно и вы можете не совпасть с маркировкой

Правильная регулировка карбюратора ВАЗ-2107

ГРУЗОВЫЕ иномарки имеют значительное преимущество перед отечественными, даже если некоторые из них собираются или производятся в России, но есть страстные сторонники отечественного автопрома, которые предпочитают старые добрые ④ любой европейской машины К счастью, в ремонте ваза нет ничего и ничего страшного и большинство ремонтных работ можно выполнить самостоятельно

Многие владельцы ❶ 2107 хотят научиться регулировать карбюратор самостоятельно

❶ 2107 имеет хороший спрос, так как этот автомобиль сочетает в себе и экономичность и компактность и даже надежность, хотя некоторые до сих пор не верят в это в ремонте и качестве топлива, он не прихотлив, большинство ремонтных работ можно выполнить самостоятельно Это касается и карбюраторов Хотя некоторые неопытные водители могут испугаться и растеряться от таких вещей, как регулировка карбюратора ❶ 2107 особенно если вы делаете это сами

Ваз был установлен на старых автомобилях карбюраторы Weber, Ozone и sojours companies Правильная конфигурация. карбюратор В одной из таких рот со временем служило немало из далеких стран-союзников, популярность этих подразделений не только не уменьшилась, напротив, она возросла Однако ничто не вечно и карбюраторы Также выходят из строя, пачкаются, нуждаются в ремонте Для автомобилиста это дополнительные расходы, Поэтому рассмотрим процесс самостоятельного ремонта карбюратора ❶ 2107 года, а также позже. его настройку .

Что такое карбюратор

Прежде чем приступить к работе, необходимо выяснить, что представляет собой такое устройство, как карбюратор И поэтому, как правило, необходимо

В своей работе агрегаты всех компаний одинаковы, их основная задача — создание топливно-воздушной смеси, для чего смешивается топливо и воздух в определенных пропорциях После смешивания воздушная смесь подается в камеру сгорания, где и происходит последующий взрыв

Сами же карбюраторы Их может быть несколько разных типов:

• Один из самых популярных и распространенных автомобилей марки Float — Ваз;
• Игла;
• Барбобраз — очень редкий и не очень ремонтопригодный.

В частности, установлено ④2107. карбюраторы Марка озона Однако недостаточно знать марку, нужно еще знать модификацию аппарата, чтобы уметь грамотно его выполнять настройку карбюратора на ВАЗ 2107.

Различные модификации были установлены на разных моделях ваз карбюратора Озон Это ❶ 2107-1107010, ❶ 2107-1107010-10, ❶ 2107-1107010-20 Первая модификация была исправлена на ❶ 2107.

Правильная регулировка карбюратора ВАЗ 2107

• На первом этапе проводится полный осмотр всех деталей, затем они очищаются и освобождаются от грязи и других элементов;
• Сетчатый фильтр удаляется, а поплавковая камера промывается;
• Затем воздушные толчки убираются;
• На заключительном этапе регулируются такие элементы, как поплавковая камера, пусковой механизм и система холостого хода.

Следует отметить, что все эти операции выполняются без снятия с себя карбюратора .

После настройки Элементы должны проверить сетчатый фильтр. Этот поплавок расположен напротив входа в камеру. Сетчатый фильтр проверяется не реже чем через 60 тысяч километров пробега.

Проверка сетчатого фильтра

Чтобы проверить это, заполните поплавковую камеру топливом с помощью ручки топливного насоса. Затем он становится визуально доступным, так как запорный клапан закрыт. Далее необходимо отжать крышку фильтра и снять сам клапан. Его необходимо тщательно промыть в растворителе, а затем полностью высушить.

Если двигатель плохо ведет себя во время нагрузки, возникает внезапная мощность или перебои в работе, а также машина не вовремя реагирует на педаль акселератора, скорее всего, проблема в системе подачи топлива. Проблема также может заключаться в неисправности сетевого фильтра.

Во время очистки поплавковой камеры протрите дно волокнистой мягкой тканью, чтобы не осталось частиц ткани. Если что-то останется, куртка может предотвратить дополнительные проблемы.

Промывать камеру лучше всего резиновым шприцем, а последнюю сушить сжатым воздухом.

При использовании резиновой колбы необходимо также проверить затяжку запорной иглы. Давление в колбе по величине сравнимо с давлением в топливном насосе во время работы всех агрегатов. При установке крышки карбюратора необходимо проверить состояние поплавков, чтобы они находились в верхнем положении. При закрытии крышки ощущается сопротивление — это нормальное явление, но после закрытия коробки необходимо внимательно прислушаться карбюратор С работающим двигателем для утечки воздуха. При обнаружении утечки настоятельно рекомендуется заменить иглу и корпус запорного клапана.

Регулировка поплавковой системы на карбюраторах ВАЗ 2107

Для регулировки Флотит карбюратора Вам нужно будет выполнить некоторые манипуляции:

Проверьте, в каком положении находится поплавок. Если это необходимо, необходимо выровнять кронштейн держателя. Он отвечает за правильное и плавное опускание поплавка в камеру сгорания;

Дальнейшую регулировку Необходимо производить с закрытым игольчатым клапаном. Для этого открывается крышка камеры, отодвигается поплавок и с небольшим усилием тянется язычок держателя. Основная цель — добиться необходимого расстояния между укладкой крышки карбюратора и поплавком. Она должна быть около 6-7 миллиметров.

При открытом игольчатом клапане зазор между поплавком и иглой не должен превышать пятнадцати миллиметров.

Аналогичные манипуляции с поплавковой системой можно проводить в разобранном виде карбюраторе , и без анализа автомобиля.

Регулировка пусковой системы карбюратора ВАЗ 2107

Для регулировки Для запуска системы требуется демонтировать воздушный фильтр, завести автомобиль и потянуть за рычаг объектива.

Затем откройте воздушную заслонку на полторы-две минуты, чтобы установить скорость в диапазоне от 3200 до 3600.

После этих манипуляций демпфер останавливается, а частота вращения устанавливается на 300 меньше первоначальной.

Регулировка угольного механизма на карбюраторе ВАЗ 2107

Для регулировки Коллинг оборотов необходимо хорошо прогреть двигатель, затем винтом качества установить максимальные обороты, после чего выставить значение сто оборотов в минуту от стандартного. После этого качественно теми же винтами при работающем двигателе установите значение скорости. Такое программирование может не сработать с первого раза, но, как показывает практика, все работает.

Подводя итог

Личный ремонт автомобиля не только экономит финансовые средства, но и позволяет вам производить более качественный настройку Ведь редкий водитель испортит что-нибудь для своей ласточки. Даже вопрос о том, как адаптировать карбюратор На автомобиле ВАЗ 2107 производится самостоятельный ремонт, а не только простой и мелкий. Любите свой «Schwalbe», и он будет служить вам верой и правдой долгое время.

Как правильно настроить карбюратор на ВАЗ-2107

В конструкции автомобилей ВАЗ-2107, барботажной, мембранной игольчатой и поплавковой. карбюраторы Основной целью является подготовка и правильное распределение топливно-воздушного вытеснения. Последний инструмент является наиболее распространенным, поэтому мы подробно опишем этот процесс в данной статье. его настройки , давая полезные рекомендации, которые позволят устранить имеющиеся проблемы с запуском двигателя и его бесперебойной работой.

Беглое проектирование карбюратора

Как настроить карбюратор С автомобилем ВАЗ-2107? Чтобы дать исчерпывающий ответ на этот вопрос, необходимо хорошо знать устройство этого узла — это позволит совершать вполне обдуманные действия и добиться наилучшего результата регулировки .

Состоит конструкция карбюратора Состоит из нескольких основных элементов:

• В системе дозирования топливно-воздушной смеси, основными компонентами которой являются воздух и топливная струя — установлены слои форсунок, распылитель, диффузоры и колодец, а также камера с эмульсионной трубкой;
• Поплавковая камера, в которую топливо подается через специальный канал;
• Полностью независимая система настройки И поддерживают холостой ход двигателя;
• Эффективность для обогащения топлива определенным количеством воздуха и значительного уменьшения его расхода;
• отделение карбюратора Через который отводятся картерные газы;
• Удушье;
• Переходная система между поплавковой и дозирующей камерами.

Для настройки карбюратора Используются специальные винты, которые необходимо выкручивать тем или иным способом.

Именно об этом процессе мы подробно расскажем ниже.

Подготовка карбюратора к настройке

Чтобы регулировка карбюратора Я смог добиться максимального эффекта, мы настоятельно рекомендуем вам сначала выполнить следующие действия:

• Удалите грязь с внешней стороны устройства и тщательно промойте его;
• Проведите дефектоскопию деталей, чтобы убедиться в отсутствии сколов, трещин, глубоких царапин и других дефектов на их поверхности;
• Очистите фильтрующие элементы от мусора;
• Тщательно промойте поплавковую камеру и очистите форсунки подачи воздуха.

Когда вы можете полностью положиться на сервис. карбюратора И они хорошо очистили его от грязи, вы можете начать к настройке , проводится в несколько этапов:

• настройка Поплавковый механизм;
• Отладка устройства для запуска двигателя;
• регулировка холостого хода.

Как настроить поплавковую камеру карбюратора

Первый этап является самым простым и позволяет отрегулировать поплавковый механизм. Вначале необходимо проверить положение относительно крышки камеры и ее внутренних стенок. Если обнаружены отклонения от нормы, их следует устранить, переместив монтажный кронштейн без особых физических усилий.

После этого регулировка Это делается следующим образом:

• Установите нужное ограждение между крышкой камеры и поплавком. В идеале она не должна превышать 1-2 миллиметров. Если вы завершите настройку она выходит из строя, имеет смысл заменить вышедшую из строя иглу;
• Мы делаем необходимый зазор между иглой и поплавковым механизмом. Она составляет 15 миллиметров. Регулировки выполняются при открытом игольчатом клапане.

Как настроить Первый совет карбюратора

Регулировка пускового устройства — гораздо более сложная задача. Чтобы решить эту проблему, нужно отлично стрелять без должного опыта карбюратор от двигателя, чтобы увеличить замедление краев затвора для получения нормальных показаний.

SEE ALSO: Как поменять цепь ГРМ на ВАЗ-2107

Если подразделение не может быть уничтожено, имеет смысл действовать в таком порядке:

• Хорошо прогрейте двигатель;
• Мы открываем воздушную заслонку примерно на одну треть;
• Мы поворачиваем тягу так, чтобы достичь скорости вращения двигателя 3200 об/мин;
• С помощью специального винта мы регулируем скорость так, чтобы она не превышала примерно 400 об/мин.

При составлении таких настройки Закрытие отверстия под пробкой необходимо для устранения воздушного вакуума под мембраной.

Корректировка доплаты: последний шаг настройки карбюратора

После настройки Поплавковую камеру и отладочный стартер можно смело выводить на финальную стадию, чтобы вы могли отрегулировать двигатель холостого хода. Для этого при проектировании карбюратора Предоставляются так называемые количественные и качественные винты.

Как и при отладке пускового механизма, сначала необходимо прогреть двигатель. Затем мы выполняем следующие действия:

• Установите максимальные обороты двигателя с помощью качественного винта;
• Переходим к винту объема. При его использовании необходимо уменьшить скорость примерно на 100 оборотов в минуту. Затем запускаем силовой агрегат и продолжаем вращать винт для достижения оптимальных оборотов двигателя.

Правильная регулировка Холостой ход обеспечивает стабильную работу двигателя, а также исключает возможные неисправности и отказы. Если вашей целью также является увеличение мощности, вы можете внести несколько изменений в конструкцию стандарта карбюратора Или замените его на устройство типа Solux, которое работает более эффективно.

Для тюнинга карбюратора Из вакуумного привода следует провести такие работы, как пружинный пусковой механизм, установить более производительные воздушные и топливные форсунки, а также установить новый диффузор с маркировкой 4,5 (вместо стандартного 3,5). Такая простая модификация может значительно улучшить работу как приспособления, так и двигателя.

Регулировка карбюратора ВАЗ 2107

Различные модификации карбюраторов ВАЗ — 2107 устанавливались на некоторые модели, а именно:

На оборудование 2107-1107010-20 установлены двигатели последних версий ВАЗ-2103 и ВАЗ-2106, которые оснащены вакуумными задними двигателями;

Модификация изделий 2107-1107010 Силовые агрегаты 2103 (2106) устанавливались на автомобили ВАЗ-2107 и ВАЗ-2105;

карбюраторы Модификации 2107-1107010-10 использовались на двигателях 2106 и 2103, оснащенных распределителем зажигания без вакуумной коррекции.

Двухкамерный карбюратор Модификации 2107-1107010 изготавливаются в виде эмульсионного блока падающего тока. Он оснащен сбалансированной поплавковой камерой, устройством обогащения, двумя основными дозирующими системами, механизмом всасывания картера, специальной подводящей магистралью для вакуумного регулятора, автономной системой ХХ (пассивной) и другими необходимыми элементами. Регулирование, а именно открытие ДЗ (дроссельной заслонки), осуществляется на камеру через педаль акселератора, установленную в кабине. DZ второй камеры управляется специальным пневматическим приводом.

Воздухозаборник или воздушная заслонка для запуска ХХ оснащена пусковым мембранным механизмом. Ускорительный насос изготавливается в зависимости от типа мембранного устройства, оснащенного механическим приводом. Она подает топливо в камеру. Монтаж карбюратора Осуществляется четырьмя болтами впускной трубы.

Как отрегулировать карбюратор на ВАЗ

Корректировка модификаций, включая и настройка карбюратора Калибровка ВАЗ-2107 производится по параметрам, содержит все необходимые данные. Эксперты рекомендуют делать настройку 6 раз за 1 месяц. Фактически, эта процедура является плановым техническим обслуживанием данного устройства.

Настройка карбюратора 2107-1107010 включает следующие операции:

Чистка и мытье внешней стороны изделия;

Проверка состояния механизмов и отдельных элементов;

Промывка (очистка) ситового фильтра;

Промывка (очистка) поплавковой камеры;

Промывка (очистка) топливных и воздушных форсунок.

Подробно опишите все шаги настройки Агрегаты серии 2107-1107010 не имеют смысла, так как чистка или мойка, а также разборка карбюратора ВАЗ-2107 одинакова для всех модификаций. Поэтому мы рассмотрим только самые важные моменты.

Видео по настройке карбюратора Солекс на ВАЗ-2107

Установка уровня топлива в карбюраторе

Проверить и при необходимости настроить Чтобы добиться заданного уровня топлива в ПК (поплавковой камере), необходимо сначала подготовить из картона специальный калибровочный шаблон размером 6,5 x 14,0 мм.

Сначала осторожно снимите крышку. карбюратора И держите его вертикально так, чтобы рычаг поплавка не давил, а только касался шарика загруженного клапана. Мы помещаем шаблон под поплавок и проверяем зазор между ним и уплотнением крышки. Если шаблона нет, можно измерить этот зазор штангенциркулем или обычной линейкой. Зазор должен быть в диапазоне 6,25-6,75 мм.

Если расстояние от поплавка до уплотнения крышки не соответствует указанному значению, его необходимо скорректировать, осторожно наклонив держатель ИС (игольчатый клапан).

Следующим шагом является определение максимального открытия ИК, которое определяется ходом поплавка. Для этого отодвиньте поплавок от корпуса крышки и измерьте расстояние с помощью шаблона или линейки (верньерного штангенциркуля). Действительный диапазон этого параметра составляет 13,5-14,5 мм. Если зазор превышает указанный предел, мы подгибаем специальный упор на кронштейне для достижения нужного размера.

Если настройка карбюратора выполнена правильно Ход поплавка составляет 8 ± 0,25 мм.

Шаги для начала настройки Подготовьте кусок проволоки с ПУ (стартер), сечением 0,75 ± 0,05 мм и шаблон из картона (пластика) шириной 5,0-5,5 мм. Затем мы снимаем воздушный фильтр и очищаем внешнюю сторону карбюратор .

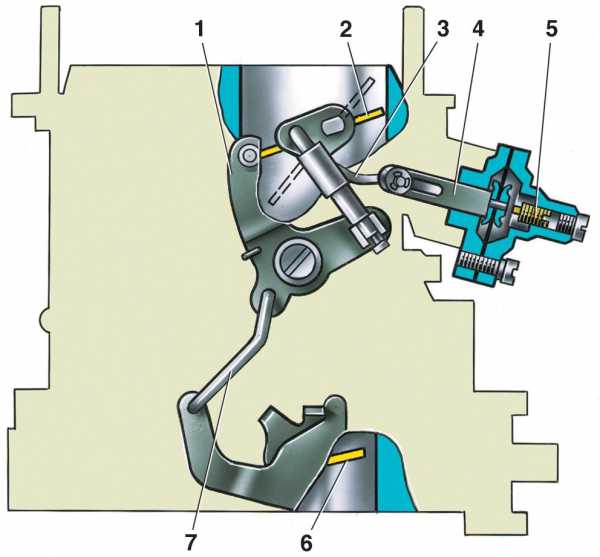

1-Трехплечий рычаг управления воздушной заслонкой; 2-Воздушная заслонка; 3-Пусковое устройство; 4-Подшипник; 5-Регулировка винта; 6-Дроссельная заслонка первой камеры; 7-Дроссельная тяга.

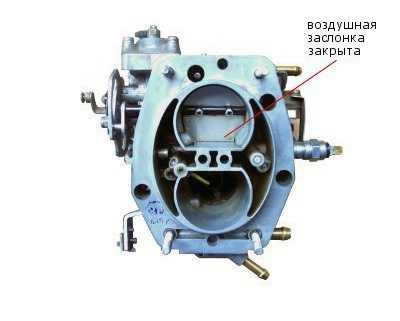

Полностью закрываем воздухозаборник, при этом конец стержня, соединяющего рычаг воздухозаборника со стержнем ПУ, должен находиться в конце паза этого стержня. Затем полностью снимаем шток ПУ и проверяем зазор между стенкой камеры и краем воздухозаборника с помощью шаблона или штангенциркуля (линейки). Оно должно составлять 5,0 + 0,5 мм.

Теперь отрегулируем зазор отверстия воздухозаборника. Регулировка осуществляется с помощью специального винта, который закрывается пробкой. Поэтому сначала откручиваем пробку шлицевой отверткой, а затем корректируем отверстие TDC.

Контроль открытия DZ

Чтобы выполнить эту операцию, необходимо сначала удалить карбюратор . Затем прокручиваем трехплечий рычаг против часовой стрелки и проверяем зазор с помощью проволоки, значение которого должно быть в пределах 7,5 ④ 0,5 мм Осторожно изгибаем стержень или при необходимости перемещаем его кончик в другое отверстие.

Для правильной настройки ❶ Необходим газоанализатор и мультиметр Предварительно прогреваем двигатель ❶ Обороты в режиме должны быть в пределах 860 ④ 40 об/мин Сначала установите угол тангажа.

Переключаем мультиметр в режим измерения скорости и подключаем один щуп к первичной обмотке короткого замыкания (катушке зажигания), а другой — к земле

Вставляем датчик газоанализатора в выхлопную трубу и включаем прибор

Запускаем двигатель и при необходимости регулируем скорость, устанавливаем винт громкости на 860 ④ 40 об/мин.

С помощью качественного шнека мы получаем содержание углекислого газа в пределах 0,85 ④ 0,35% Если у вас нет газоанализатора, мы контролируем этот параметр для стабильной работы двигателя

При правильно выполненной настройке , Если сильно нажать и отпустить педаль акселератора, двигатель должен постепенно увеличивать скорость, а затем уменьшать ее

Настройка привода VZ

После снятия воздушного фильтра беремся руками за ручку заслонки и отводим ее от себя так, чтобы воздухозаборник стал вертикальным Если вертикальная установка была невозможна, продолжаем дальше к регулировке .

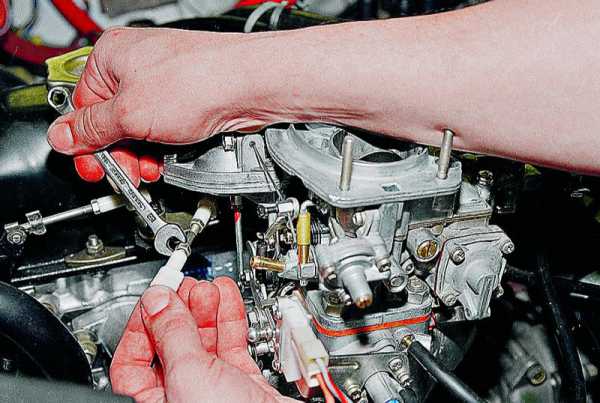

Ключом на 7 захватите втулку и одновременно ослабьте винты, фиксирующие губчатый стержень под действием пружины. VZ должен находиться в вертикальном положении, затем затяните винт
