Настройка спутниковой антенны самостоятельно: подготовка и порядок действий

Установка спутниковой антенны своими силами

Спутниковое телевидение не теряет своей актуальности даже с повсеместным распространением цифрового наземного вещания, которое предлагает равные возможности по многим параметрам. Прием изображения со спутника интересен, во-первых, множеством телевизионных каналов, вещающих со звуком почти на всех языках мира. Кроме того, многие каналы являются совершенно бесплатными.

Наконец, есть районы, где технически невозможно организовать непрерывное покрытие из-за большого расстояния между населенными пунктами. Многие жители городов также переходят на спутник там, где невозможно принять сигнал приемлемого качества либо из-за сложного рельефа местности, либо из-за плотной и высокой застройки. Установка и настройка спутниковой антенны не так уж сложна, а ресивер своими руками позволяет сэкономить немало средств.

Что нужно знать перед установкой

Сначала необходимо выяснить точные координаты места, где вы хотите установить антенну. Это можно сделать либо через любой географический справочник, либо через поиск в Интернете.

Затем вам понадобится информация о параметрах передачи данных с выбранного спутника. Здесь будет интересно следующее:

  • Положение спутника на горизонте;
  • Частота транспондера (передатчика на спутнике);
  • Символьная скорость, выраженная в Кб/с и означающая максимальную скорость передачи информации;
  • Поляризация сигнала;
  • FEC, другими словами, коррекция ошибок. Этот параметр необязателен для некоторых моделей приемников, так как он может быть установлен автоматически. Кстати, заказать программное обеспечение для автоматизации производства можно здесь.

Информацию о транспондерах также легче всего найти через поисковые системы, просто введя название спутника.

Наконец, необходимо рассчитать углы наклона и поворота антенны. Это можно сделать разными способами.

  1. Спросите тех, кто уже принял сигнал с интересующего вас спутника и сделал настройку своими руками.
  2. Рассчитать вручную. Однако этот метод требует достаточно серьезных знаний и поэтому не всегда осуществим.
  3. Воспользуйтесь преимуществами специальных программ.

Вы также можете найти и загрузить их по всей сети. Независимо от разработчика, все они требуют ввода географических координат расположения антенны и положения или названия спутника. Дополнительным плюсом в этом случае является то, что такие программы также отображают результаты расчетов в графическом виде. Это значительно упрощает понимание того, как антенна должна быть расположена в пространстве, чтобы получить доступ к интересующему спутнику.

Чтобы самостоятельно настроить тюнер спутниковой антенны

Как установить тюнер спутниковой антенны

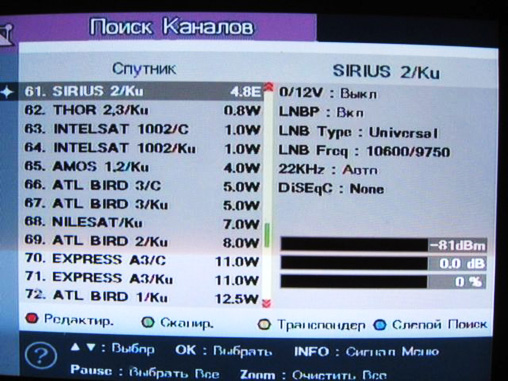

Все настройки выполняются через меню. После нажатия соответствующей кнопки необходимо последовательно перейти к разделу «Настройки вызова». Возможно, название этого раздела будет другим, но смысл должен остаться примерно тем же. Вы должны работать на следующих должностях.

  1. Номер антенны. Лучше оставить единицу по умолчанию.
  2. Название спутника.

Предположим, что Hot Bird настроена на спутниковую группу, которая объясняется большим количеством русскоязычных радио- и телестанций. Если в данный момент нужный не найден в меню, нажмите «Добавить» и введите название.

Самодельный импульсный источник питанияЛучшим решением в ситуации, когда покупка готового источника питания обходится недешево или технически нецелесообразна, является сборка импульсного источника питания своими руками. Широкий ассортимент элементной базы по доступным ценам также является предпочтительным.

Наиболее распространенным электрическим счетчиком в повседневной жизни является однофазный счетчик. В случаях, когда его необходимо заменить самостоятельно, требуются определенные знания — от характеристик различных типов до стандартных схем подключения. В помощь мастерам — эта статья.

Сам текст может быть любым, но лучше всего указать реальное название спутника, чтобы избежать ошибок в будущем. Кроме того, уместно указать имя и должность в градусах. Поскольку спутники расположены в точке 13E, имя может быть задано следующим образом: «Hotbird13». Для этого поля можно использовать только стандартные 8 символов.

Раздел может содержать несколько других элементов. Например, можно изменить способ поиска новых каналов на транспондере или разделить поиск различных радио- и телеканалов или отображать их все вместе. Эти моменты не имеют принципиального значения для начальной настройки.

Самое главное, что после ввода типа поляризации показатели качества и уровня сигнала получают значения. В большинстве моделей приемников они находятся в том же окне, в котором был установлен транспондер.

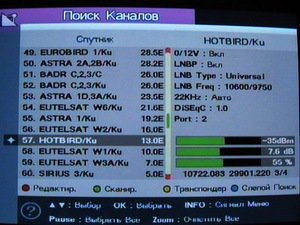

Индикаторы показаны в виде двух полосок с цифрами рядом с ними. Цвет индикаторных полос может быть произвольным и даже меняться в зависимости от отображаемых значений. Поэтому лучше сосредоточиться на уровне наполнения, а также на процентных показателях.

Верхняя полоса, которая может быть подписана как «уровень сигнала», «уровень», «L» и т.д., символизирует качество сигнала, поступающего от преобразователя. Если он меньше 10% или даже равен нулю, это может означать, что описанные выше настройки были выполнены неправильно.

Нижняя полоса — качество сигнала («Сигнал», «Качество», «Качество» или «Q»). Знаки этого индикатора имеют огромное значение для точной настройки спутниковой антенны, так как они свидетельствуют о точности наведения на спутник. Его нормальные значения составляют 70% и более.

Теперь необходимо сохранить введенные данные, нажав «ОК», «Выход» или «Выход».

Настройки антенны DIY

Всю работу, которую необходимо выполнить для точной настройки спутниковой антенны и получения изображения максимально возможного качества, можно разделить на три составляющие.

Обучение

Поскольку подразумевается, что крепление антенны уже установлено в оптимальном месте, следует тщательно подготовиться к настройке. Без него риск попасть в ситуацию, когда оборудование уже отправлено в путь, чрезвычайно высок, а некоторые важные мелочи упущены. Поэтому необходимо заранее позаботиться о внешнем виде следующих вещей:

  • Гаечные ключи и отвертки всех размеров, используемые при монтаже подвески и необходимые для крепления самого зеркала;
  • Комплект из компактного телевизора, тюнера и соединительного кабеля;
  • С удлинительным кабелем достаточной длины и парой розеток для минимального питания;
  • Компас;
  • Транспортер.

В некоторых случаях невозможно физически разместить тюнер с телевизором таким образом, чтобы во время работы можно было видеть экран. Затем также необходим помощник, который будет контролировать сигналы с дисплеев тюнера и немедленно сообщать об их изменениях.

Грубая корректировка

Грубая настройка

Прежде всего, необходимо установить антенну на свое место и не закреплять ее, чтобы можно было менять положение зеркала без особых усилий. Поскольку данные о необходимых углах наклона и поворота уже получены, можно приступать к выравниванию антенны:

  1. Используя компас, ориентир, расположенный на нужном азимуте, смотрит на горизонт. Для этого на компасе устанавливают азимут и ищут направление на визир. Предмет, попавший в щель визиря, становится лишь руководством к действию;
  2. Угол вертикального наклона сначала берется очень приблизительно. Вы можете проиллюстрировать это, посмотрев через транспорт на участок зеркала антенны. Желательно, чтобы антенна была немного сильнее, чем необходимо.

Точная регулировка

Точная настройка

Теперь необходимо включить телевизор и ресивер. На экране особый интерес представляет полоса индикатора качества сигнала.

Далее следует наклонить антенну на несколько градусов влево. Теперь антенну следует постепенно поворачивать влево, постоянно следя за индикатором на дисплее. Если во время этого действия показатель индикатора качества сигнала не увеличился, зеркало антенны следует опустить очень низко и повторить процесс в обратном направлении.

Это движение змеи в конечном итоге найдет точку в пространстве, где уровень качества сигнала превышает желаемые 70-75%. При таком уровне уже можно будет обеспечить надежный сигнал.

Схема электропроводки в частном домеЭлектропроводка — чрезвычайно ответственное мероприятие. Поэтому при планировании монтажа электросети особое внимание следует уделить схеме электропроводки в частном доме или квартире.

Трехфазные электродвигатели все чаще используются в быту благодаря своей эффективности. О принципе работы асинхронных двигателей можно прочитать здесь, а эта статья поможет изучить схему подключения в однофазной сети 220 вольт.

При поиске точного направления на спутник важно помнить следующее:

    Вы можете повернуть антенну из стороны в сторону или назад, так как человеческое тело является непреодолимым препятствием для такого слабого радиосигнала;

После того как направление на спутник найдено, следует автоматический поиск каналов. Последовательность действий может отличаться для разных моделей приемников, но в целом не отличается от поиска каналов на обычном телевизоре.

По окончании регулировки затяните все крепежные элементы и надежно отрегулируйте винты. T.of. Антенна имеет огромный парус, то воздух вскоре может быть выбит слабым толчком винта.

Последним этапом будет надежное крепление кабеля. Лучше всего прикрепить его к раме конвертера и элементам подвески с помощью одноразовых пластиковых зажимов.

Самостоятельный разбор спутниковой антенны не настолько сложен, чтобы требовалось внимание, точность и медлительность. Тщательная подготовка поможет упростить работу, где необходимо заранее понять всю последовательность своих действий и необходимое положение антенны в пространстве. Результатом является долгосрочная служба спутниковой антенны без ремонта и обслуживания.

Самостоятельная настройка и установка спутниковой антенны и тюнера на видео

В видеоролике весь процесс описан простым языком и сразу показан на примере установки в деревенском доме Смотрите, и тогда установка станет еще проще

Как подключить и настроить тюнер спутниковой антенны

Для подключения и настройки тюнера спутниковой антенны

Для подключения спутникового тюнера (ресивера) к телевизору каждый спутниковый тюнер имеет несколько различных разъемов на задней панели управления: антенный выход, тюльпан, HDMI, SCART

Для подключения спутникового тюнера к телевизору

Подключите спутниковый тюнер к телевизору с помощью выбранного вами разъема В новых моделях телевизоров наверняка найдется подходящий разъем, но в старых телевизорах это может вызвать проблемы: Вы можете подключить к ним приемник только через антенный вход.

После подключения спутникового тюнера (ресивера) к антенному входу телевизора вы можете настроить тюнер Выберите любой канал, на котором действительно отображается тюнер, и телевизионные каналы уже изменятся на каналы тюнера (ресивера).

Как установить

Выберите функцию поиска каналов в ручном режиме, при этом спутниковый тюнер должен быть подключен к сети и телевизору, на дисплее тюнера должен гореть номер, а не часы! Здесь завершается настройка канала, сохраняются все настройки, после чего спутниковый тюнер (ресивер) направляет свой сигнал на этот канал в зависимости от качества изображения, выводимого на экран, соединения могут быть расположены в следующем порядке: HDMI, SCART, тюльпан, антенный выход.

Очень важно! Все кабельные соединения с тюнером должны выполняться при обесточенном тюнере( приемнике), обесточенном и не выключенном выключателем на панели управления.

Там вы найдете примерно следующее:❶=&❶; «Установка» или «Антенна» или «Поиск каналов» или «Установка Поиск каналов», затем просмотрите меню со следующими настройками:

❶ , 0 / 12❶, Позиционер,❶, Звуковая вспышка, и вот список настроек в меню, которые необходимо проверить: Проверьте, нужен ли вам спутник. В том же меню проверьте, соответствуют ли настройки спутниковой головки вашей голове.

  • Если у вас линейная головка — частота местного генератора 9750/10600 (универсальный LNB).
  • Если круговая голова-частота локального осциллятора 10750 (сферическая ①).
  • Если C-диапазон (si-band)&❶; частота локального генератора 5150 (C-band LNB).

Выберите спутник в том же меню и установите его ④-соединение для подключения нескольких спутников. Обычно используется переключатель-выключатель с четырьмя соединениями

Как настроить тюнер спутниковой антенны

Высота Останкинской башни достаточна, чтобы охватить всю Москву, так почему бы не разместить там передающие антенны? Смог вносит коррективы Сигнал не может пересечь многоэтажные дома Приходится устанавливать ретрансляторы, зато спутник виден с любого потолка Установите тарелку, настройте тюнер спутниковой антенны самостоятельно –

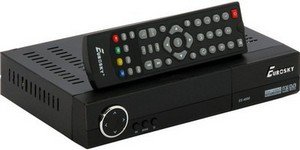

Тюнер

От английского tuner — » приемник». Устройство способно извлекать информацию из окружающих электромагнитных волн Внутри находится целый комплекс устройств, выполняющих необходимые операции

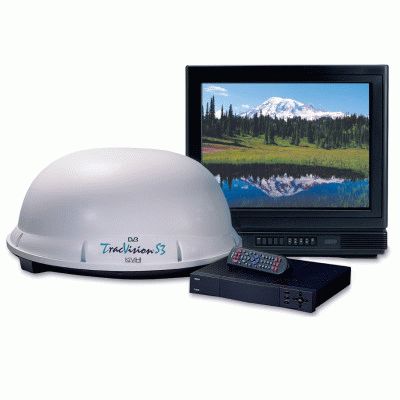

Спутниковая антенна

Типичный приемник состоит из основных этапов:

  1. Полосно-пропускающий фильтр триммерного типа Каскад действует на основе колебательного контура: Подобно воротам, он проходит через границу в канал
  2. Отфильтрованный сигнал усиливается до уровня, необходимого для правильной работы последующего каскада – усилителя высокой частоты. Следующий каскад снижает частоту до стандартного значения, которое может быть зафиксировано детектором.
  3. Гетеродин снижает принятую частоту до определенного значения (465 кГц).
  4. Новая частота увеличивается в усилителе промежуточной частоты.
  5. Детектор выбирает информацию из полученного сигнала. Конкретный план внедрения зависит от используемого метода кодирования.
  6. Усилитель низкой частоты добавляет энергию к информационному сигналу. Зритель, слушатель воспринимает результат усилий настройщика.

Подобная схема характерна для супергетеродинных тюнеров. Большинство современных устройств обрабатывают сигнал именно таким образом. ТВ-тюнер для телевизора имеет две различные схемы приема звука и изображения. Кодированная спутниковая информация: когда прием осуществляется на тюнер с тарелки – требуется ключ доступа, позволяющий декодировать сигнал.

Тюнер продается как отдельное устройство (как плата расширения для ПК), но чаще является частью устройства:

  • Проигрыватель с FM-тюнером для приема радиопередач;
  • Домашний кинотеатр с ТВ-тюнером для просмотра программ со спутника;
  • Плазменная панель с ТВ-тюнером.

Найти сигнал от антенны

ТВ-тюнер может быть изготовлен как отдельное устройство с FM-тюнером. Чаще всего применяется к продлениям для PCS. Электроника похожа на азартные игры: Видео, Музыка. Популярность ТВ-тюнеров снизилась: в Интернете появились серверы для онлайн-программ. Однако платные каналы доступны только через спутник.

Как пользоваться ТВ-тюнером

Для просмотра программ с диска требуется цифровой код. В противном случае ТВ-тюнер – железный набор. Цифровой код для декодирования информации через ТВ-тюнер находится у провайдера. Разрешается приобрести специальный ключ – микросхему, с помощью которой можно расшифровать видео. Но при этом выделяется несколько неудобств:

  1. Ключ — это дорого. Не каждый владелец ТВ-тюнера любит платить.
  2. Иногда провайдер находится далеко: возможна доставка ключа почтой России. Помимо небрежности стоимость доставки, время ожидания. Теперь я хочу увидеть ТВ-тюнер.
  3. Контракт расторгается – ключ превращается в груду ненужного металла. Новое использование – невозможно.
  4. Если вы случайно повредите или сожжете ключ, ТВ-тюнер будет стоять до тех пор, пока вы не получите новый «сертификат подлинности».

Спутниковое телевидение

Никто не хочет проблем, даже при наличии гарантии на оборудование. Провайдеру достаточно регулярно публиковать нужный код на сервере в Интернете, чтобы оборудование абонента (пользователя) декодировало сигнал, принятый антенной для ТВ-тюнера.

  1. Значительные изменения в определенное время: Единицы или ДЕСЯТЬ минут.
  2. Интернет-соединение должно быть бесперебойным. В противном случае ТВ-тюнер, получивший лицевую часть ключа, будет работать после обновления информации.
  3. Провайдер предлагает хорошую пропускную способность сети на своем сайте.

Оплата через сеть допускается электронными платежными системами – удобно, служит дополнительным провоцирующим фактором для аудитории. Любой ТВ-тюнер может работать с любым провайдером, ничего не зависит от типа спутниковой антенны. Это важно, когда есть желание смотреть трансляцию нескольких провайдеров одновременно.

Настройка ТВ-тюнера

При установке тюнера спутниковой антенны для провайдера требуется указать устройство, на которое будет приниматься код, алгоритм действий. Обратите внимание: никого не заставляют покупать кота в мешке. Чтобы наладить работу устройств, для желающих предусмотрен бесплатный пробный период. В течение определенного периода времени (от нескольких часов до нескольких дней) будет транслироваться боевой режим.

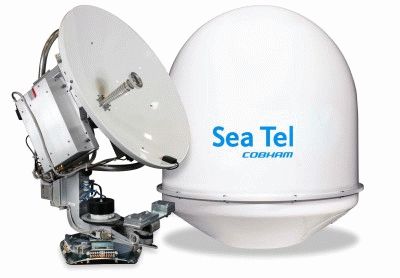

Установка и настройка антенны

Указанного интервала для установки ТВ-тюнера должно быть достаточно: Подробную информацию о нем можно найти на веб-сайте провайдера. Если вы перейдете в раздел «Настройки устройства», вы увидите обширную ссылку для загрузки. Каждый из них относится к ТВ-тюнеру или к одной из нескольких моделей одновременно.

По указанному адресу находится файл, небольшая инструкция. Возможны вариации. Каждый ТВ-тюнер имеет программное обеспечение. Если вы берете устройство вручную без установочного диска, загрузите необходимый пакет из Интернета, выполнив поиск. После установки программного обеспечения отображаются различные способы использования программ.

Главное в каталоге установки — это ТВ-тюнер (.ini) – его необходимо отредактировать. Что нужно изменить – это отображается в провайдере информации о нагрузке с сайта.

Адрес страницы провайдера вставлен в правильном месте. Программа TW Tuner может иметь встроенные инструменты для редактирования INI-файла. Для выполнения действия необходимо запустить редактор (в противном случае действие выполняется через стандартный блокнот операционной системы Windows).

Программы провайдера насыщены разнообразными инструментами. Например, ознакомьтесь с информацией на сайте «Триколор-ТВ». Прежде чем выбрать провайдера, почитайте отзывы на тематических форумах. Это поможет избежать трудностей.

ТВ-тюнеру трудно совместить тарелку с нужной точкой неба. На сайте провайдера будет указано название спутника, с которого ведется передача. Как правило, для всех них есть место вблизи экватора, но искусственное тело может висеть где угодно. На сайте провайдера представлен калькулятор для расчета угла наклона пластины. Однако не стоит полагаться на это: Создание виджета (калькулятора) требует значительных математических знаний и навыков программирования. Покупать на берегу дорого.

Умные владельцы спутников публикуют программный код для доступа к собственным онлайн-калькуляторам через сеть на веб-сайтах. После обновления сайта (провайдера) поставщик телепрограмм снабжает владельцев ТВ-тюнеров необходимыми калькуляторами. Остается подставить широту и долготу положения тарелки, чтобы получить углы цели.

Кабельное телевидение

Кабельное телевидение работает по тому же принципу, что и тюнер для спутниковой антенны. Разница в сигнале, поступающем на провода, прокладывается под землей между столбами. Возможны и другие варианты, но их так легко реализовать: Она имеет сборную материальную базу. Пластина не нужна, если интернет не создается с ее помощью.

  • alt=»Установка спутниковой антенны своими руками» width=»120″ height=»120″/>Самостоятельная установка спутниковой антенны
  • alt=»Самодельная установка спутниковой антенны» width=»120″ height=»120″/>Установка спутниковой антенны «сделай сам
  • alt=»Установка спутниковой антенны своими силами» width=»120″ height=»120″/>Установка спутниковой антенны своими силами
  • alt=»Самостоятельная установка спутниковой антенны» width=»120″ height=»120″/>Самостоятельная установка спутниковой антенны

Настройка спутниковых каналов Украины

С января 2020 года кодируются спутниковые телеканалы Украины, принадлежащие медиагруппам «1+1 Медиа», «Медиа Группа», «Старлигтедия», «Интермедиагрупп» и «Вериматрикс».

Решение здесь.

Однако не все украинские телеканалы закодированы. Многие программы по-прежнему транслируются в открытом формате. Частота и другие параметры для настройки и поиска бесплатных украинских телеканалов здесь.

Итак, самостоятельная настройка спутниковых каналов Украины на примере частоты:

1. нажмите – меню.

2. отмечаем & laquo;Установка& raquo; и нажимаем & laquo;ОК& raquo;;

3. в строке & laquo;Спутник& raquo; — выберите Astra 4.8 e или Sirius 4.8 e (Сириус) и & laquo;OK& raquo;, другие параметры менять не нужно.

4. для редактирования нажмите желтую кнопку на пульте дистанционного управления.

5. выделяем, т.е. подводим курсор к строке & laquo;номер тп& raquo; и нажимаем & laquo;ОК& raquo;

6. в выпадающем списке находим частоту 12073/27500 H и & laquo;OK& raquo;

7. нажмите красную кнопку под пультом дистанционного управления.

8. появится окно, в котором необходимо задать параметры поиска.

  • Режим поиска — открытый или FTA (для поиска только открытых каналов).
  • Тип программы – телеканал или телеканал + радио
  • Тип сканирования – ручной поиск
  • Поиск в сети – V
  • Нажмите & laquo;ОК& raquo; для поиска.

Вы также должны добавить спутник AMOS 4W, частота на 11175/30000/час, и для:

1. нажмите – меню.

2. отмечаем & laquo;Установка& raquo; и нажимаем & laquo;ОК& raquo;;

3. в строке & laquo;Спутник& raquo; — AMOS 4W и & laquo;Ок& raquo; вам не придется менять никакие другие параметры.

4. для редактирования нажмите желтую кнопку на пульте дистанционного управления.

5. выделяем, т.е. подводим курсор к строке & laquo;номер тп& raquo; и нажимаем & laquo;ОК& raquo;

6. в выпадающем списке находим частоту 11175/30000 ч (следующий цикл: 11140/30000 / ч) и & laquo;ОК& raquo; Если такой частоты нет, ее нужно добавить (зеленая кнопка) и сохранить.

7. нажмите красную кнопку под пультом дистанционного управления.

8. появится окно, в котором необходимо задать параметры поиска.

  • Режим поиска — открытый или FTA (для поиска только открытых каналов).
  • Тип программы – телеканал или телеканал + радио
  • Тип сканирования – ручной поиск
  • Поиск в сети – V
  • Нажмите & laquo;ОК& raquo; для поиска.

Используйте эту рекомендацию для поиска бесплатных телеканалов.

Все. Поиск завершен. Найденная папка каналов отображается в списке каналов во всех каналах (на всех спутниках).

Однако после этой инструкции мы находим группу программ с одной частотой. А если список каналов давно не обновлялся, я бы рекомендовал просканировать весь спутник. Это очень просто!

1. нажмите – меню.

2. отмечаем & laquo;Установка& raquo; и нажимаем & laquo;ОК& raquo;;

3. в строке & laquo;Спутник& raquo; — выберите Astra 4.8 e или Sirius 4.8 e (Сириус) и & laquo;OK& raquo;, другие параметры менять не нужно. (Затем обновите Pro-RAM таким же образом на Amos, HOTBIRD Satellite).

4. для редактирования нажмите желтую кнопку на пульте дистанционного управления.

Нажмите красную кнопку под пультом дистанционного управления. 6.

6. появится окно, в котором необходимо задать параметры поиска.

  • Режим поиска — открытый или FTA (для поиска только открытых каналов).
  • Тип программы – телеканал или телеканал + радио
  • Тип сканирования – ручной поиск
  • Поиск в сети – V
  • Нажмите & laquo;ОК& raquo; для поиска.

После сканирования войдите в меню редактирования каналов и удалите ненужные и неактивные каналы. Все. Настройка спутниковых каналов Украины завершена (для более детальной настройки следуйте изменениям транспондера). Таким образом, вы можете обновлять программы на спутниках AMOS 4W и HOTBIRD 13e.

Установка и настройка спутниковой антенны самостоятельно

К нам часто обращаются с вопросом: «Как мне самому установить и настроить спутниковую антенну?» Надеемся, что эта статья поможет ответить на возникшие вопросы.

Среди обычных, непубличных пользователей бытует мнение, что установить, смонтировать и установить спутниковую систему практически нереально. На самом деле, все это не так. Ниже приведено простое руководство для «чайников» о том, как самостоятельно установить и настроить спутниковую антенну без расчетов, сатфиддеров и прочих примочек от профессионалов. Если вы профессиональный монтажник, следующий материал, скорее всего, вас не заинтересует.

По крайней мере, теперь всю информацию можно найти в сети, я все же попытался собрать всю основную информацию, которую я получил, на одной странице. Я расскажу вам своими словами и с фотографиями, как я устанавливал и настраивал спутниковую систему. Сразу скажу, что рассматривается только установка офсетной, невращающейся антенны, а не прямофокусной или моторизованной. И еще — не исключен вариант, что установить и настроить антенну самостоятельно не получится, как ни старайся. Тогда вам придется пригласить профессионального установщика. Мне трудно поверить, что такое может произойти, но на форумах есть люди, которые потратили несколько дней на безуспешные попытки настроить антенну. В других случаях определенная экономия, иногда значительная, может быть достигнута за счет выбора компонентов и их самостоятельной установки. Кроме всего прочего, лично мне было интересно просто установить все самому 🙂 Чем отличается установка системы и ее настройка «на глаз» от профессиональной установки? Почти ничего. Таков принцип настройки монтажной системы и антенны, за исключением более точного предварительного расчета (который может сэкономить значительное время).

Внимание: Все функции по размеру и производительности связаны с жизнью. Если хотя бы что-то вызывает легкое беспокойство, не рискуйте, доверьтесь профессионалам. Вы выполняете самостоятельную установку на свой страх и риск. В любом случае соблюдайте меры предосторожности и следите за тем, чтобы все опасные работы на большой высоте выполнялись только профессионалами в присутствии проверенного защитного снаряжения.

Список основных терминов.

Телевизионный спутник — это космический аппарат, находящийся на геостационарной орбите Земли и передающий телевизионный сигнал в определенный район Земли через транспондер. Все спутники находятся в плоскости экватора, поэтому они находятся на одной широте, но отличаются по долготе. Помимо названия, они также имеют обозначение долготы. Например, AMOS 4W означает, что спутник называется AMOS и находится на 4-й западной долготе (W-West). HOTBIRD 13 E спутник HOTBIRD, который расположен на 13-й восточной долготе (e-восток). Исходя из того, что спутники «закреплены» в определенных точках орбиты, они также имеют определенные зоны покрытия на земном шаре.

Транспондер — это приемопередатчик, расположенный на спутнике. Он характеризуется шириной и направленностью передающей и вещательной частоты. Вещание осуществляется в двух основных диапазонах — C-диапазоне и Ku-диапазоне. В диапазоне С (4 ГГц) передаются в основном американские и российские спутники в диапазоне KU (10,700-12,750 ГГц). Передача осуществляется в линейной или круговой поляризации. Которые в свою очередь различаются по вертикали (v) и горизонтали (h) для линейной поляризации и слева (l) и справа (r) для круговой поляризации. Когда говорят «сигнал от транспондера 11766h», имеют в виду транспондер, передающий сигнал на частоте 117666 МГц с горизонтальной поляризацией. Транспондеры на спутнике состоят из нескольких десятков частей.

Спутниковая антенна — это основной элемент абонентской спутниковой системы для приема сигнала со спутника. Если говорить простыми словами, то антенна «собирает» слабо отраженный спутниковый сигнал по всей своей поверхности и фокусирует его в определенной точке, где установлен конвертер. Наиболее распространенными антеннами являются прямофокусные и офсетные. Прямой фокус — это параболическое зеркало с фокусом в геометрическом центре, в то время как у смещенного фокус смещен (ниже геометрического центра антенны). Соответственно, конвертер в прямофокусной антенне устанавливается со смещением к центру и используется вниз. Эти офсетные антенны получили наибольшее количество нареканий со стороны обычных пользователей. Они дешевы, просты в установке и настройке. Антенны разного диаметра изготавливаются из разных материалов. Материалом обычно служит алюминиевый сплав или сталь. Существуют немонтируемые (жестко закрепленные) антенны и антенны с актуатором (моторным подвесом). Моторный подвес поворачивает антенну на заданные углы и позволяет принимать сигнал с большого количества спутников в зоне видимости. Последний набор для начинающих не очень прост. Размер антенны подбирается индивидуально, в зависимости от силы сигнала, необходимой для просмотра спутника. Диаметр антенны должен быть выбран с некоторым запасом, так как атмосферные осадки (сильный дождь, снег) значительно искажают спутниковый сигнал. Это особенно актуально для групп Ku. При этом, однако, не нужно впадать в крайности — если антенны диаметром 0,9 М достаточно, то приобретение антенны диаметром 1,5 М не обязательно, она и весит больше, и площадь ее воздействия больше. Воздух.

Конвертер — устройство для приема спутникового сигнала, отраженного от антенны, установленное на подходящем креплении в фокусе антенны. Основное назначение конвертера — преобразование частоты принимаемого спутникового сигнала (например, для Ku диапазона в диапазоне 10,7 — 12,75 ГГц) в промежуточную частоту (900 — 2150 МГц), на которой затухание сигнала, передаваемого в кабель, меньше. Поскольку мощность принимаемого спутникового сигнала очень мала, второй важной функцией конвертера является повышение ее до уровня, приемлемого для приемного тракта ресивера. Поскольку каждый преобразователь вносит в сигнал свой собственный уровень шума, но при этом имеет низкий уровень шума, его также называют LNB (Low Noise Block). Конвертеры предназначены для работы в линейной или круговой поляризации и выбираются в зависимости от поляризации, передаваемой спутником (например, популярные пакеты НТВ+ транслируются в круговой поляризации и конвертеры Universal для приема в линейной поляризации не подходят, несмотря на название «Universal»). Если конвертер универсальный, он переключается на заданную поляризацию при напряжении 13/18 В, подаваемом приемником. 13 В — вертикальная поляризация, 18 В — горизонтальная. Еще один нюанс: конвертеры имеют 1 выход, 2-й, 4-й, 8-й. В зависимости от того, сколько независимых подходов установлено, необходимо установить преобразователь с соответствующим количеством выходов, так как все выходы преобразователя являются независимыми.

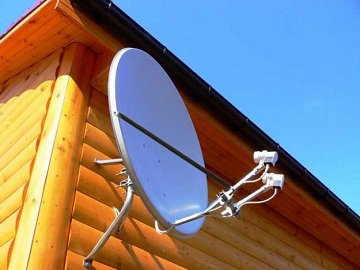

Многофункциональное крепление для дополнительного конвертера. Поскольку спутники на геостационарной орбите (по некоторым меркам) находятся относительно близко друг к другу, на антенну с мультифидом можно принимать сигнал одновременно с нескольких близлежащих спутников. Отличным примером является 1 спутник, принимаемый на 3 стационарные антенны (HOTBIRD 13e, Sisius 4.8 E, Amos 4W). Как правило, на основном антенном держателе (фокальном) устанавливается конвертор, настроенный на csius 4.8 E, на 1-м мультифид-конвертор на HOTBIRD 13e, на втором мультифид-конвертор на Amos 4W.

Disek (DiSEqC) — это устройство, которое переключает сигнал с нескольких конвертеров на 1 кабель. Поскольку приемник может одновременно принимать сигналы только с одного спутника, к нему должен быть подключен конвертер, соответствующий этому спутнику. Именно это и делает жесткий диск — он подключает конвертер, который в данный момент нужен ресиверу. Жесткие диски, работающие по определенному протоколу, отличаются друг от друга. Протокол DiSEqC 1.0 является однонаправленным и используется, когда количество преобразователей не превышает 4. DiSEqC 2.0 — это то же самое, только двунаправленное и совместимое с 1.0. DiSEqC 1.1 используется для подключения большего количества конвертеров. Для управления позиционером используется протокол 1.2.

Коаксиальный кабель подключается к входу и выходу жесткого диска через F-разъемы. Думаю, не стоит говорить о разъемах и кабелях, здесь все понятно. Однако необходимо, чтобы кабель имел волновое сопротивление 75 Ом, был изготовлен из высококачественного материала, выдерживающего сильные перепады температуры, и имел хороший экранирующий наконечник. Основной материал — сталь, медь, омедненная сталь — непонятно, что вряд ли будет работать лучше.

Антенный кронштейн — простой металлический кронштейн, который (обычно) крепится к стене и к которому прикрепляется антенна. Ее следует сделать как можно более надежной, чтобы ветер не сорвал антенну.

Спутниковый ресивер — это устройство, принимающее спутниковый сигнал от конвертера и передающее его на телевизор в виде привычной картинки со звуком 🙂 Выбор ресивера — сложная задача при выборе спутниковой системы. Ресиверы предназначены как для открытых, нефиксированных каналов (FTA), так и для кодированных каналов с кассетами, слотами для дополнительных модулей декодирования, с эмулятором, с различными видеовыходами, с жестким диском и другими полезными и не очень функциями. Здесь, как говорится, каждому по приоритету и каждому по кошельку. Есть один важный момент: сегодня активно вводится в эксплуатацию спутниковая передача в формате HD (видео высокой четкости) и mpeg4. Приемники, поддерживающие эти форматы, обычно стоят намного дороже обычных. Поэтому перед покупкой спутниковой системы необходимо решить, какой контент вы будете смотреть и какой ресивер вам для этого нужен. Дешевые ресиверы обычно не отличаются высоким качеством изображения и звука, отличной функциональностью и быстрой сменой каналов. Хотя бывают и исключения. Отдельный эмулятор Nuan в приемнике. Как видно из названия эмулятора, смарт-карта предназначена для программирования. Для кого это? Большое количество каналов с разных спутников защищено кодированием. Кодировки разные -Viacus, Seca, Iradetto, Nagravision, Biss и т.д. Например, в кодировке Biss есть некий пакет каналов, и вы хотите его смотреть (антенна настроена на нужный вам спутник), но у вас нет смарт-карты. Затем найдите в своем приемнике программный эмулятор (обычно он написан в неопределенных функциях) и включите его. Введите ключи доступа к каналу и примите его, если все в порядке. Обычно эмуляторы в современных приемниках поддерживают несколько кодировок. Еще одно использование эмулятора, который люди называют «шардинг» — совместное использование карт. Да, и при выборе приемника обратите внимание на доступность и регулярность исходящего программного обеспечения. Проще говоря, запросы. В новой прошивке обычно удаляются. добавляются ошибки, параметры спутников, транспондеров, новые коды для работы эмуляторов и т.д.

Подбор компонентов для установки спутниковой антенны.

Сначала я потратил некоторое время на изучение Интернета, чтобы ознакомиться с предметом (поскольку я был полным чайником и имел весьма смутное представление о том, что такое жесткий диск или транспондер, но я хотел смотреть спутниковое телевидение). Я определился с тем, какой контент и с какого спутника я хочу смотреть (в конце статьи вы можете увидеть список самых популярных каналов в наших местах и некоторые ссылки), что принимается в моем регионе и на антенну какого диаметра, а также ознакомился с советами опытных, среди которых мне очень помог vladbel, за что ему отдельное спасибо 🙂 W4 36E был выбран для обзора 0,85 м. Я //www.agsat.com.ua / выбрал как киевский магазин — все в одном месте и, кроме всего прочего, они являются одним из продавцов оригинального оборудования той же марки, которую рекомендовал производитель Openbox, и моя душа легла прямо в Openbox 🙂 Одним словом, и ресиверы, которые я купил в agsat, и ресиверы, которые я купил там для своих друзей, уже имеют список спутников и список любимых каналов с популярных спутников 4W + 5e (4.8 E) + 13e, и это касается не только Openbox’ов. Это удобно для тех, кто не хочет тратить много времени на заполнение избранного 🙂

Что было куплено и каковы были критерии отбора:

  • Офсетная спутниковая антенна 0,95 м, изготовлена в Харькове. Окрашенная сталь. Для приема сигналов Amos 4W, Sirius 4.8 E, Hotbird 13e.
  • Офсетная антенна 0,85 м изготовлена в Харькове. Окрашенная сталь. Для приема сигналов со спутника Eutelsat W4 36E.
  • Приемник Openbox X-810. Во-первых, Openbox предлагает самую мощную техническую поддержку (новые прошивки выходят примерно каждые две недели), во-вторых, отличное качество изображения, в-третьих, встроенный эмулятор, в-четвертых, поддержку сетевых адаптеров Com-LAN (не забывайте о нарушении авторских прав), которое карается законом).
  • Три универсальных конвертера один титановый LNB с линейной поляризацией. Заявленный низкий уровень шума.
  • Однокруговой инвертоконвертер для Eutelsat W4 36E (НТВ+).
  • Два мультифида.
  • Два крепления для антенн. — Переключение сигнала с 4 конвертеров на 1 кабель, подключенный к приемнику. Импеданс 75 Ом, шахта 100 м.
  • F-10 Антенные винты на разъемах.
  • 6 анкерных болтов «под гайку» 8×72, шайбы, гайки и пружинные шайбы.
  • Самонатягивающиеся пластиковые кабельные стяжки.
  • Стальной трос с зажимами для крепления к нему антенного кабеля и спуска с потолка.
  • Пластиковая коробка для дисков.
  • Lancombox — инструмент для совместного использования (любой желающий может найти понятие «кардшаринг» в любой поисковой системе).

Бюджет на все это добро составляет 1346 гривен, или

Согласитесь, сумма небольшая 🙂

Установка.

Антенна должна быть установлена в направлении на юг. Прямой — означает, что перед антенной не должно быть никаких препятствий в виде дома, дерева и прочего. Поэтому балкон и терраса являются оптимальными местами для установки антенн. Поскольку мои окна находятся на первом этаже и не выходят на юг, было решено установить антенны на крыше. К счастью, крыша моего типичного 9-этажного дома с перекрытиями плоская — что облегчает установку (если после установки на кронштейн нет свободного доступа к антенне с номером конвертера больше 1, см. ниже*). Все, что мне было нужно на потолке, кроме антенн с их креплениями:

  • Перфоратор с бурами с победитовыми наконечниками Диаметр бура выбирается немного меньше диаметра анкерного болта Очень мало — невозможно — анкер больше не будет проникать в стену — он «провалится» и фактически его невозможно будет затянуть
  • Крестовая отвертка
  • Кольцевой гаечный ключ на 10
  • Кольцевой гаечный ключ на 13
  • Гаечный ключ
  • Молоток
  • Нож для резки бумаги (для резки кабеля под разъемами)
  • Кусачки для проволоки
  • Приемник с пультом дистанционного управления
  • Небольшой телевизор
  • 220⁰ с удлинительным кабелем для 3 розеток.

Самый интересный вопрос — куда направить антенны? Как определить направление? Как установить антенны без спутникового искателя (устройство для установки спутниковых антенн стоит от $400)? Поскольку в моем случае было решено производить настройку «на глаз», я решил определить направление логически — просто увидел, куда направлены антенны на соседней крыше, и решил повернуть свою в том же направлении 🙂

Впоследствии на сайте ❶ появился удобный сервис для определения направления спутниковой антенны на нужный спутник, где достаточно ввести адрес и нужный спутник Сервис показывает направление

Антенна с 3 LNB — конечно Sirius, HOTBIRD, Amos — у нас их много и установщики устанавливают их в основном напротив соседних домов — их можно найти много и все они направлены в одну сторону, так что я не сомневался С конвертером слева от него — вероятно НТВ-новый — у нас их тоже хватает Если у вас нет таких ориентиров дела обстоят еще хуже вам придется постараться, определите южное направление и направьте антенну туда Опять же, обязательным условием является отсутствие видимых препятствий в направлении спутника перед антенной В ситуации, когда антенна установлена под балконами или козырьками, помимо всего прочего, убедитесь, что поток воды или снега с верхнего козырька не падает прямо на вашу антенну Это плохо сказывается на приеме

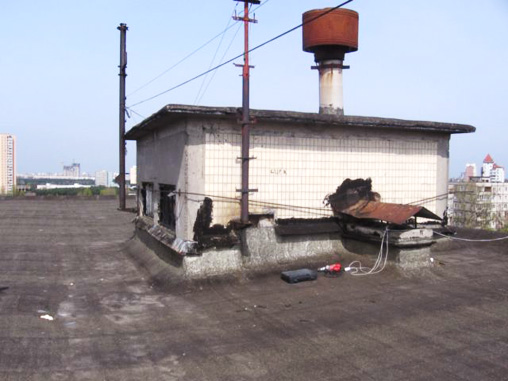

Я решил установить свои антенны на этой шахте лифта:

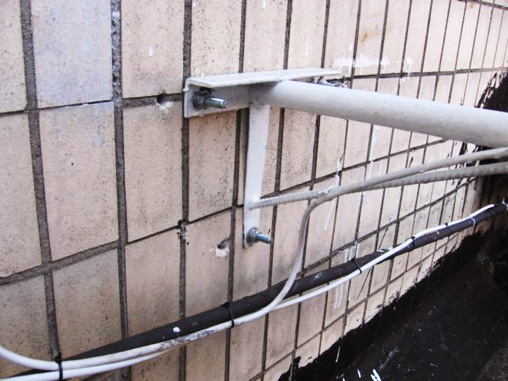

На потолке, конечно, гладко, но это не евроремонт в квартире 🙂 Я определил место установки, разметил отверстия для кронштейнов, просверлил их с помощью перфоратора, вбил анкеры и прикрепил кронштейны (я не фотографировал полностью следующие шаги, поэтому почти все фотографии — это уже установленная система Я не буду вдаваться в подробности о креплении кронштейнов, думаю, это все проясняет, работа все еще механическая, если кто-то не знает, что такое анкерный болт, я покажу вам, как он выглядит:

Внутри находится стакан и болт Болт имеет резьбу для гайки с одной стороны и толстый конус с другой стороны Таким же образом, как на рисунке, слева направо, осторожно, чтобы не повредить резьбу под гайкой, его вбивают в просверленное отверстие

В то же время я рекомендую ослабить гайку, но не открывать ее до конца, иначе есть риск, что винт полностью провалится в отверстие, и тогда вы его не достанете То же самое относится к кронштейнам на винтах (гайки все равно придется открутить) — Убедитесь, что винты не проваливаются в стекло, Я рекомендую вытянуть их как можно дальше, прежде чем надеть на кронштейн, или немного потянуть за гайку — чтобы конус немного вошел в стекло и винты не были смещены. Стекло должно быть заподлицо со стеной, а резьба с гайкой должна быть снаружи отверстия.

Принцип действия анкерного болта заключается в следующем: Когда гайка начинает затягиваться гаечным ключом, она тянет болт наружу из-за резьбы в стакане. Конус на конце болта входит в стекло и протягивает его как можно дальше в отверстие. Поэтому вытащить такой болт из стены — задача не из легких. По этой причине рекомендуется подвешивать крепление на самозажимные анкерные болты, а не на винты с пластиковыми дюбелями.

Однако выбор привязанности — это личное дело каждого. Единственное, если вы все же выбираете анкеры, обратите внимание на их качество, особенно на материал и толщину стекла, поскольку. Сделал очень хлюпающие якоря и держит соответственно.

При установке на балконе, как правило, можно просверлить стену и пропустить через нее резьбовые шпильки подходящей длины (например, имеющиеся в продаже). Закрепите с обеих сторон гайками.

Вернемся к установке.

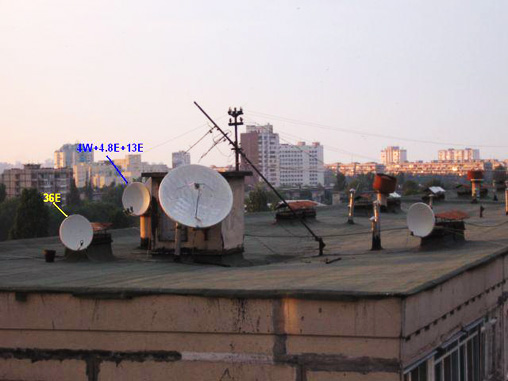

Первая антенна была настроена с помощью 3 конвертеров на Sirius, HOTBIRD, Amos, вторая — на Eutelsat 36E. Сначала кронштейны были прикручены к анкерным болтам, позже я заменил их на гаечные ключи. Винты оказались ненадежными. На фото показаны первые неудачные попытки в виде оставшихся отверстий. На этом этапе кронштейны также были перекрашены, чтобы улучшить оригинальную покраску (и было также много дополнительной белой краски — это можно увидеть на нескольких полосах :)):

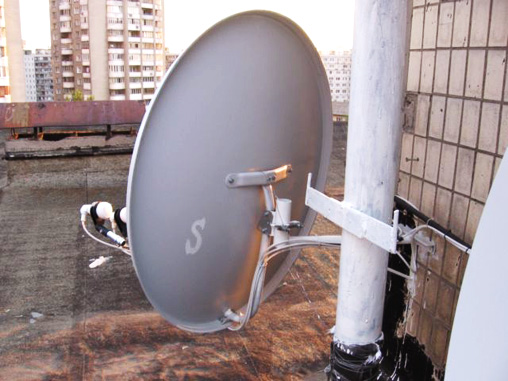

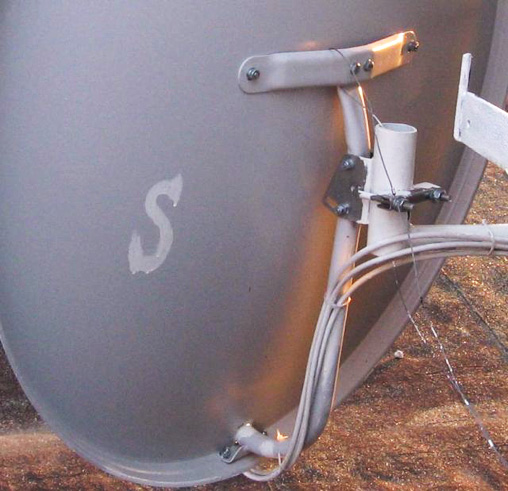

Также антенны были размещены «на» кронштейнах, вот кронштейн одного из них (они одинаковые):

На фотографии выше антенна с конвертерами, кабелями и т.д. уже собрана. Первоначально антенна была просто собрана, подвешена на кронштейнах, а затем были приклеены конвертеры с кабелями. Тонкий металлический трос — у меня просто был запасной трос, я пропустил его через кронштейн антенны и прикрутил к раме шахты лифта, когда воздух вытягивает якорь, чтобы антенна не ныряла с потолка 🙂 на самом деле это почти нереально, но пусть будет — так я думал. Для настройки антенны в вертикальной и горизонтальной плоскостях необходимо закрепить кронштейн таким образом, чтобы антенна не меняла свой наклон самостоятельно, но и могла быть перемещена в плоскостях с некоторым усилием. Эти гайки не затягиваются сильно до окончательной регулировки:

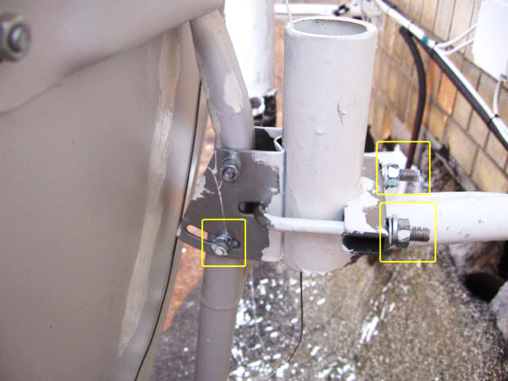

Открутив один левый винт, вы можете настроить антенну в вертикальной плоскости, открутив 2 правых винта, вы можете повернуть антенну относительно кронштейна в горизонтальной плоскости.

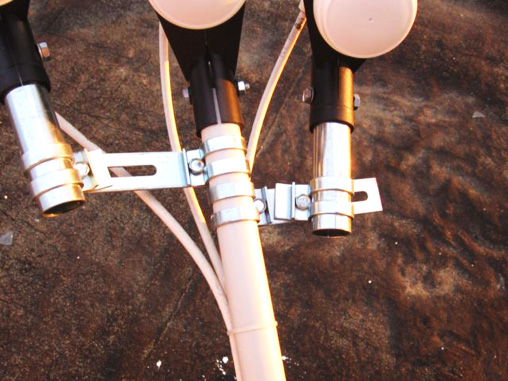

Далее надеваем оба мультифида на центральный кронштейн антенного конвертера, вставляем конвертеры во все кронштейны и затягиваем все так, чтобы конвертеры в мультифидах можно было включить во всех плоскостях с небольшим усилием (кабели от конвертеров подключены по бокам). На фотографии ниже показано, что такое мультифиды и как они крепятся:

Затем начинается процесс настройки. Кусок кабеля длиной несколько метров прикручивается к центральному конвертеру с помощью F-коннектора, другой конец кабеля прикручивается к приемнику. С одной стороны у меня есть фотографии того, что такое F-коннектор и как его правильно повернуть на кабеле. Вот они:

Приемник подключается к телевизору, только после этого включается питание 220 В. Важным моментом является то, что при закручивании F-образного штекера на кабель необходимо следить за тем, чтобы тонкие проводники экранирующей оплетки кабеля не сомкнулись с центральной жилой, иначе приемник может быть поврежден.

Я включаю телевизор, ресивер, захожу в меню установки канала. В списке спутников слева, I Sirius 2 /KU 4.8 e Для этого спутника настроен жестко закрепленный центральный конвертер. Справа в меню я выбираю:

Lnbp: (включение преобразователя мощности).

Тип LNBP: универсальный (конвертер универсального типа, после моей покупки)

Частота LNBP: 10600/9750 (указано на конвертерах)

22 кГц: авто (я оставляю сигнал для переключения)

DISEQC: нет (я оставляю его выключенным, так как сигнал подключен напрямую, а не через HDD).

Также желтой кнопкой на пульте я перехожу в подменю транспондеров и выбираю транспондер, на котором буду искать сигнал (советую записать несколько транспондеров, выбранных со спутников с разной поляризацией и реально несущих free-to-air (FTA) каналы). Список можно увидеть ниже. Я решил настроиться на следующие транспондеры:

Источник: https://www.csyazzle.ru/nastrojka-sputnikovoj-antenny-samostojatelno

Top

Сайты партнеры: SaleSeo IT | Легендарный Xrumer со скидкой | Копирайтинг студия TEKT
