Автосигнализация Star Line A61 Dialog

Различные режимы работы автосигнализации Некоторые специальные функции включаются одновременно с режимами программирования. Выполните описанные ниже действия, чтобы перейти в этот режим и выполнить необходимые установки.

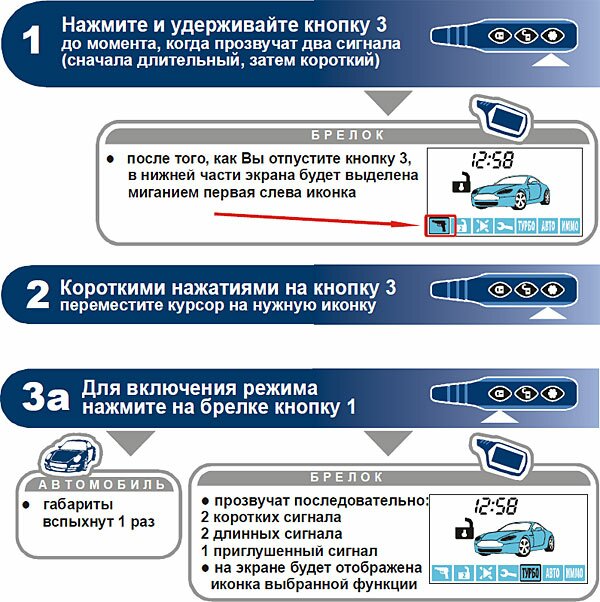

Список программируемых режимов и функций сигнализации Диалог Starline A61.

Режим антиограбления. Специальный режим, позволяющий использовать связку ключей или автоматически блокировать двигатель, если водитель вынужден покинуть автомобиль.

Двухступенчатое отключение блокировки. В этом режиме отключение режима защиты не приводит к запуску двигателя. Для снятия блокировки двигателя требуется дополнительный эффект.

Защита от шума. В этом режиме при срабатывании датчиков звуковые сигналы из автомобиля не поступают. Подтверждение безопасности включает защиту без знака.

Режим обслуживания. Когда автомобиль необходимо переместить для обслуживания или ремонта, режим предназначен для временного отключения охранных и противоугонных функций сигнализации.

Турботаймер. Режим предназначен для автомобилей с турбокомпрессорами и позволяет подождать некоторое время после выключения зажигания, что необходимо для охлаждения турбины.

Автоматическая запись защиты. В этом режиме защита включается автоматически через 10 секунд после закрытия всех дверей при выключенном зажигании.

Режим иммобилайзера. В этом режиме двигатель автоматически блокируется через 30 секунд после выключения зажигания.

Более подробную информацию о работе этих режимов см. в соответствующих разделах руководства.

Рекомендуется программировать во время установки автосигнализации .

Как настроить сигнализацию Старлайн, если она срабатывает сама по себе

Чаще всего случайные срабатывания сигнализации Starline связаны с неправильной настройкой датчика удара. Дело в том, что само название «датчик удара» неверно — это датчик вибрации, поэтому он будет срабатывать и при наличии громкого шума, колебаний дороги, вызванных проезжающими грузовиками и т.д.

1. Уровень предупреждения: Как только вибрация, зафиксированная датчиком, превышает заданное значение, включается кратковременный сигнал сирены, соответствующая информация передается на брелок.
2. Уровень страха установлен выше, чем уровень тревоги. В этом случае сирена постоянно включена, все замки замков активированы, вместо одного сигнала и короткой вибрации, брелок посылает сигналы периодически.

Правильно настроенный и установленный (что не менее важно) датчик удара не вызывает серьезных проблем, иногда его необходимо перенастроить (например, когда начинается строительство рядом с автостоянкой).

Ошибки при установке датчика удара

Старые поколения сигнализаций Starline использовали внешний датчик удара, который необходимо было устанавливать в четко определенных местах автомобиля. Если он был установлен неправильно, его либо невозможно было настроить должным образом, либо он работал сам по себе.

Часто происходит грубая ошибка — датчик приклеивается к пластиковой панели изнутри. Даже при качественной подготовке, использовании фирменной грунтовки и ленты 3м, она отрывается и либо попадает на нижнюю часть трактора, либо возникает опасность для провода.

Есть и не менее глупое решение — прикрепить датчик пластиковыми хомутами к толстому жгуту проводов (когда сигнализация спрятана в районе монтажного блока). Датчик устанавливается в горячем боксе, когда жгут мягкий и вибрирует еще сильнее, а зимой провода «перегорают» и сигнализация сама срабатывает с гораздо меньшей вибрацией, чем раньше.

Когда датчики удара жестко установлены на металлических кронштейнах, тесно связанных с моторным щитом, иногда возникают случайные срабатывания, вызванные охлаждением выпускного коллектора — кратковременные вибрации («щелчки»). Это на кронштейне.

Видео: Регулировка датчика удара сигнализации.*Автосервис Никитин.

Датчик удара имеет разную чувствительность в зависимости от направления его пьезоэлектрической пластины: лучше обнаруживает вибрации, направленные перпендикулярно ее плоскости, хуже — параллельно плоскости. Таким образом, если датчик направлен в сторону и настроен путем постукивания по ветровому стеклу, он обладает повышенной чувствительностью к вибрациям от проезжающих автомобилей — отсюда риск возникновения старлайна без причины.

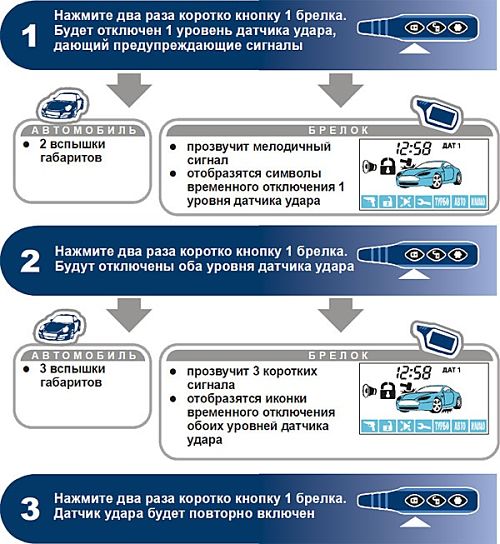

Мы снижаем чувствительность датчика при запуске автомобиля

Работающий двигатель имеет повышенную вибрацию, которая регистрируется датчиком удара как беспокойство, и сигнализация может сработать во время автозапуска. По умолчанию датчик удара отключается при запуске сигнализации, но это снижает безопасность автомобиля — если стекло разобьется, пока машина прогревается утром за домом, сигнализация не сработает.

Поэтому имеет смысл активировать датчик удара при запуске автомобиля, но это несколько снижает его чувствительность. Настройка чувствительности сигнализации Starline A91 или A93 для включения датчика при необходимости автозапуска:

• Войдите в меню настроек SF (мы уже писали, как это сделать);
• Перейдите к функции 03, которая задает алгоритм работы датчика удара и наклона при работающем двигателе;
• Установите для него значение 03-2 или 03-4: В этом случае датчики отключаются в начале цикла автоматической продажи, но снова включаются после успешного запуска двигателя;
• Проверьте, срабатывают ли датчики при работающем двигателе, и при необходимости уменьшите чувствительность в настройках.

Что-то более полезное для вас:

Для снижения чувствительности

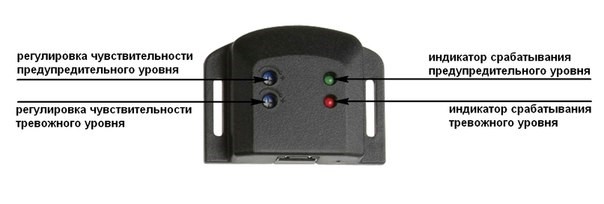

Настройка внешнего датчика удара

Внешний датчик сигнализации семейств Starline twage и dialog имеет два различных элемента управления — компактный подстроечный резистор с головкой для тонкой плоской отвертки.

Рядом с каждым резистором находится контрольный светодиод — его легко заметить при установке датчика удара, он облегчает настройку. Верхний туннель используется для установки уровня предупреждения, нижний — для установки уровня страха. При необходимости настройки легко выполнить:

1. поворачиваем оба регулятора против часовой стрелки до упора и устанавливаем чувствительность на минимум 2. Настраиваем чувствительность предупреждения на треть, закрываем двери и ставим автомобиль на охрану 3. Подождав не менее 15 секунд, пока сигнализация активирует датчик удара, постучите кончиком пальца по лобовому стеклу Удар резкий, но не сильный 4. Если уровень предупреждения достаточен, он работает В противном случае снимаем автомобиль с охраны, добавляем немного чувствительности, ставим автомобиль на охрану и повторяем шаг 3 5. После установки уровня предупреждения установите уровень тревоги немного ниже, чем тот, который был установлен при настройке предупреждения 6. Чтобы поставить машину на охрану и подождать 15 секунд, резко постучать по краю лобового стекла, когда одновременно работает только одно предупреждение, и повысить чувствительность к тревоге

Видео: Причины срабатывания ложной тревоги.

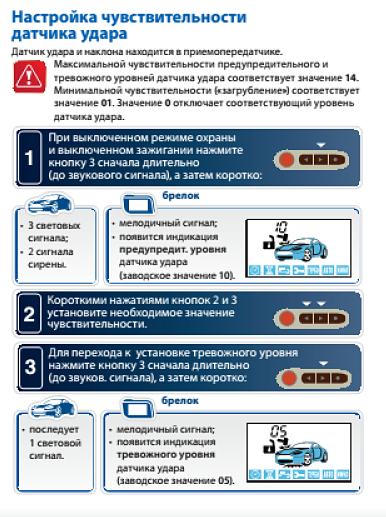

Установка встроенного датчика удара

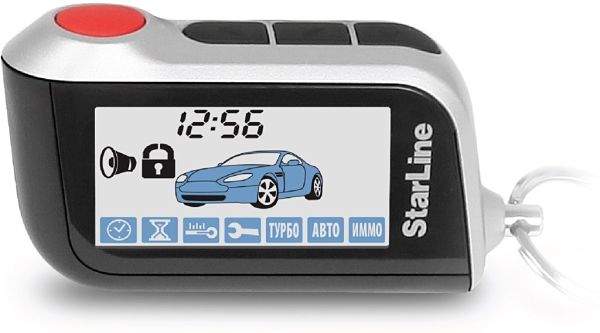

В современных сигнализациях Starline отсутствует управление датчиками удара и наклона Настройка осуществляется с помощью кнопки ④ или мобильного приложения, что гораздо удобнее для пользователя ⑦ :

• Снимите автомобиль с охраны;
• На основной клавиатуре нажмите клавишу 3 для звукового сигнала, а затем снова коротко нажмите ее;
• На экране отображается символ молотка и цифры от 1 до 10, указывающие на текущий уровень предупреждения об остановке;
• Уменьшите или увеличьте чувствительность с помощью кнопок 2 и 3;
• Длинное нажатие на кнопку 3 и короткое;
• На экране отображается уровень тревоги, который можно изменить с помощью кнопок 2 и 3 Одновременно число на экране должно быть меньше числа, установленного для уровня предупреждения;
• Снова долго и коротко нажимайте кнопку 3 для сохранения настроек

Еще проще настроить датчик удара через мобильное приложение, перейдите на экран «Настройки» для выбранного устройства и выберите «Датчики площади и наклона»». На открывшемся экране с помощью ползунка установите нужный уровень и нажмите кнопку» Сохранить».

Автосигнализация Старлайн (Starline): инструкция по эксплуатации, цена, отзывы

Угон — страшный сон автовладельца, и наше стремление обеспечить безопасность железного коня вот уже 30 лет вполне оправдано. Starline недоумевает по поводу решения этой проблемы среди автомобилистов

Сегодня мы рассмотрим популярные модели этого устройства безопасности, сравним технические характеристики, узнаем цены, отзывы, поможем в выборе автомобиля и, конечно же, подробно изучим инструкцию по эксплуатации к автосигнализациям ④ С автозапуском для тех, кто уже остановился в ④.

Тема:

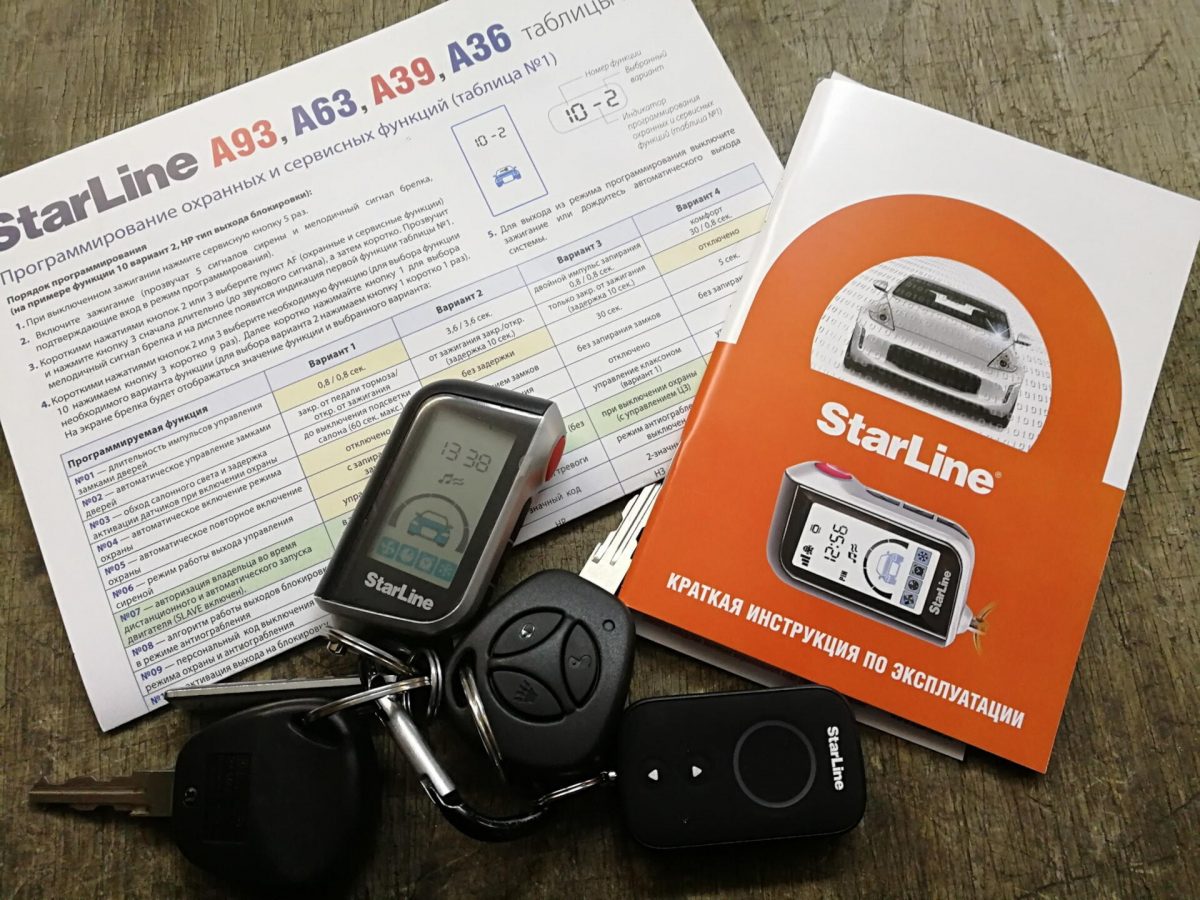

1. Инструкции для сигнализации Starline
   1. A91
   2. A93
   3. A63
   1. Почему машина не заводится?
   2. Панель управления не открывает автомобиль, в чем проблема?
   3. Как отключить сигнализацию Starline?

   Инструкции для сигнализации Starline

   Установка охранной системы осуществляется только квалифицированным специалистом по автомобильным сигнализациям Starline является сложным техническим устройством и предполагает подключение к цепи, связанной с работой двигателя Существующие модели сигнализаций:

   • A91;
   • A93;
   • A63।



   При использовании функций с автозапуском рекомендуется ознакомиться с общими мерами предосторожности:

   • Паркуйтесь на открытом, проветриваемом месте;
   • Поставьте автомобиль на стояночный тормоз;
   • Для автомобилей с автоматической коробкой передач рычаг устанавливается в положение» P «; для автомобилей с механической коробкой передач рычаг устанавливается в нейтральное положение;
   • Проверьте управление сигнализацией в месте, недоступном для детей

   Перед началом использования рекомендуется выполнить некоторые действия в соответствии с инструкцией по эксплуатации:

   • Убедитесь в наличии достаточного количества топлива, моторного масла и других технических жидкостей;
   • Убедитесь, что автомобиль можно обслуживать;
   • Настройте параметры обогрева или кондиционирования воздуха, стекла и зеркала на необходимый уровень, подогрев сидений, зеркала для рулевого колеса и другие аксессуары.

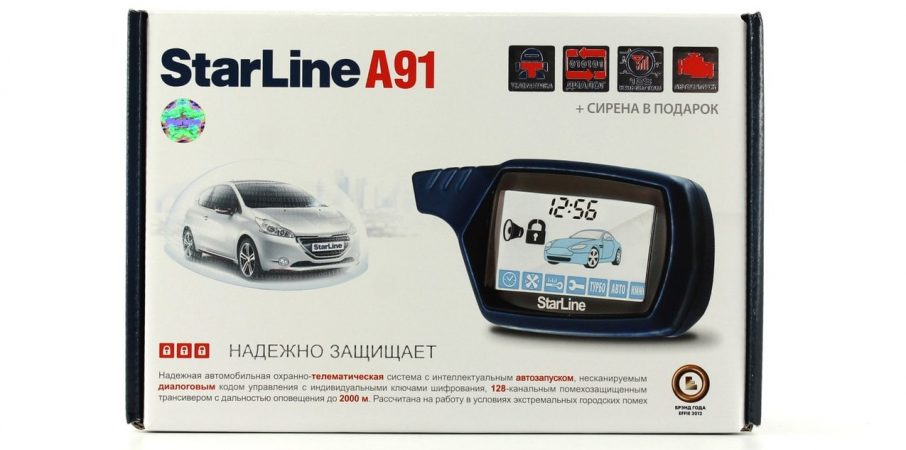

   Лидирующую позицию в оценке продаваемых систем безопасности на протяжении многих лет занимает автосигнализация Star Line A91 с автозапуском.

   Охранная система относится к бюджетному классу и надежно защищает автомобиль. Подходит для автомобилей со всеми типами двигателей и трансмиссий. Star Line поддерживает русский язык, имеет таймер, контролирующий время запуска двигателя, и делает 4 попытки при возникновении неисправности. Предназначен для работы в широком диапазоне температур. Устройство игнорирует радиопомехи, что важно при работе в городских условиях.

   Дополнительный бонус — установка запуска сигнализации через равные промежутки времени и когда температура воздуха достигает определенного минимума.

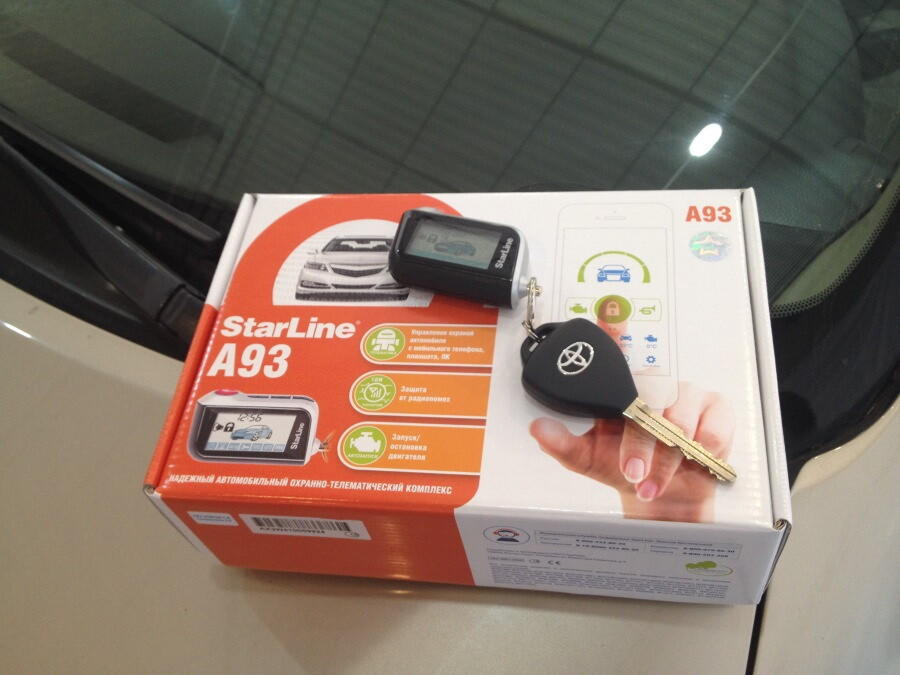

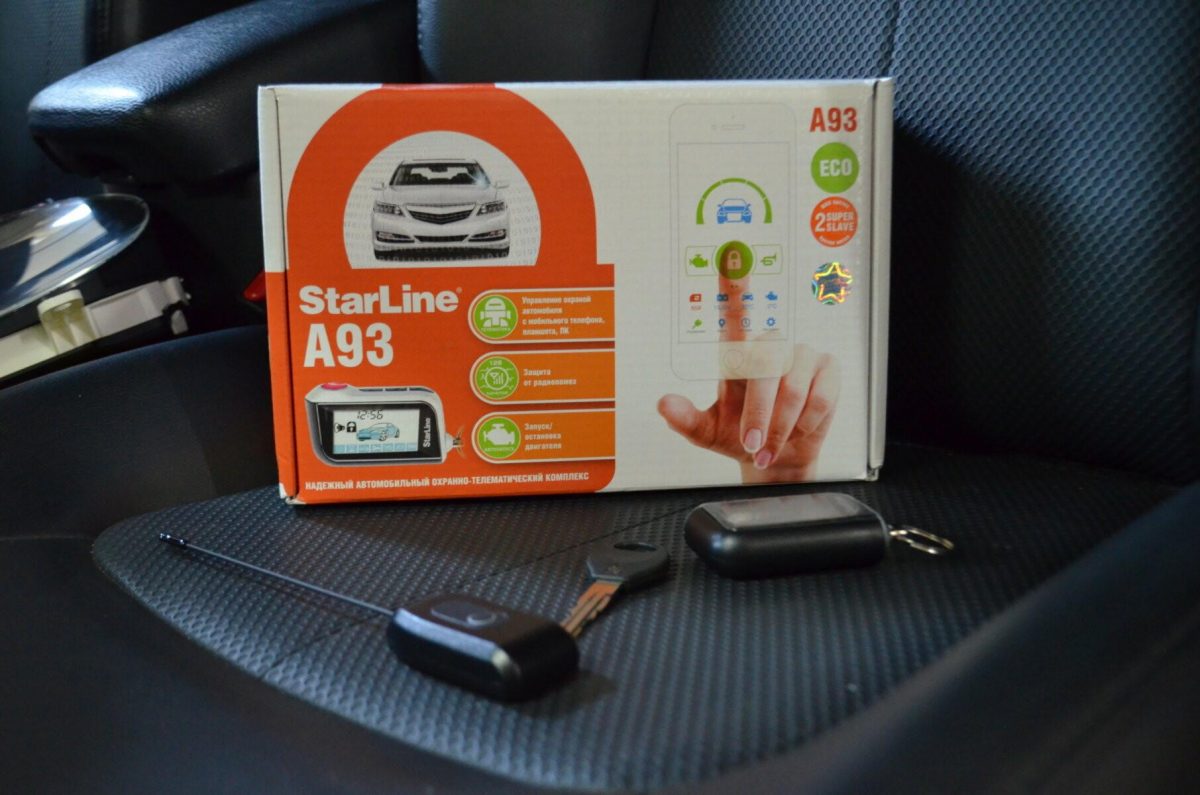

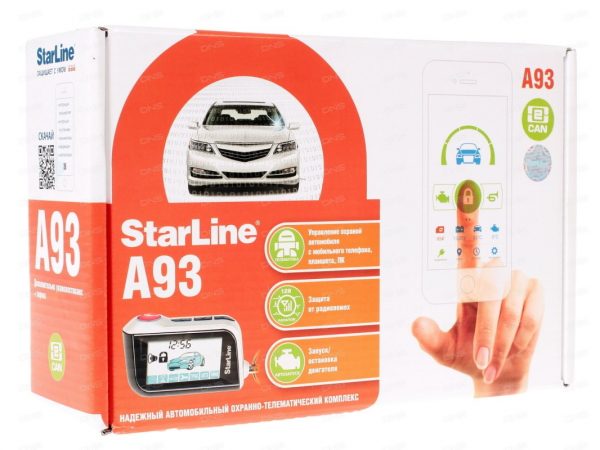

   Внимания заслуживает сигнализация Star Line A2014 с автозапуском в 93. инструкция по установке и эксплуатации, схема подключения подробно описывает манипуляции, необходимые для установки и программирования системы:

   Встроенное реле обеспечивает возможность управления световыми сигналами и центральным замком. Добавляя к основному модулю модули 2can и LIN, можно расширить функциональность охранной системы.

   Опционально возможна интеграция GSM-модема и GPS-модуля. Система реагирует на эвакуацию и украшение автомобиля с возможностью дистанционной регулировки, дополненная панелью управления, которая выдерживает падение на твердую поверхность.



   В дополнение к высокому уровню защиты автомобиля, присущему всем моделям производителя, Starline A63 оснащен режимом «супер-раб», установленным на капоте для защиты от несанкционированного доступа.

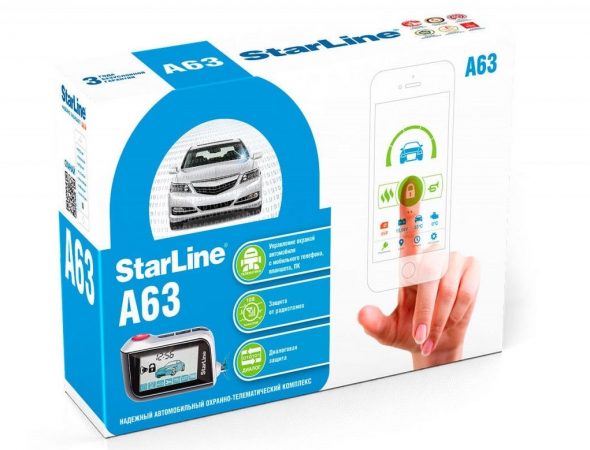

   Сигнализация на машине Starline A63 содержит 3D-датчики удара и наклона, которые могут контролировать состояние автомобиля. При третьем непрозрачном эффекте они отправляют уведомление на мобильный телефон владельца.

   Инструкции и руководство пользователя:

   Таблица: ценовая линейка и характеристики

   Сколько стоит автосигнализация Starline с автозапуском, зависит от выбранной модели и ее встроенных функций. Чтобы облегчить потенциальному покупателю выбор, мы составили сравнительную таблицу характеристик уже знакомых вам моделей компании.



   Обратите внимание: цена с установкой значительно отличается от цены без установки!

   Модель характеристики	Starline A91	Starline A93	Starline A63
   Защита от радиопомех	128 каналов	128 каналов	128 каналов
   Дальнейший запуск двигателя	Есть	Есть	Альтернатива
   Счастливый брелок	да	да	да
   Сирена	Нет.	Есть	Нет.
   Реле блокировки двигателя	Нет.	Есть	Есть
   Турботаймер	Нет.	Есть	Есть
   Управление приводами	Нет.	да	да
   Рабочая температура	О т-40с до + 85с	о т-50с до + 85с	о т-50с до + 85с
   Датчик наклона	Нет.	Есть	Есть
   Датчик удара	Есть	Есть	Есть
   Диапазон, м	2,000	2,000	2,000
   Блестящие вибрации	Нет.	Есть	Есть
   Индикация температуры в салоне автомобиля на ключе	Нет.	Есть	Есть
   Цена	От 4 950 руб.	От 7 450 руб.	От 5 600 руб.
   Цена с установкой	От 10 800 руб.	От 14 100 руб.	От 9 800 руб.

   Видео: Рейтинг Starline

   Если вы все еще не знаете, какую версию системы безопасности выбрать, рекомендуем прочитать тест StarLine с отзывами. В видеоролике анализируются основные функции, комплект поставки, краткие инструкции по установке и схемы подключения:

   Преимущества и недостатки

   Пользователи замечают естественные преимущества и недостатки в сигнализации производителя:

   Pro

   • Надежность
   • Широкий выбор моделей
   • Высокая безопасность
   • Широкий диапазон рабочих температур
   • Удобный интерфейс
   • Изготавливаемость
   • Дружественные особенности

   Недостатки

   • Периодические неисправности из-за низких температур
   • Сложность и многоэтапность установки
   • Требование к блоку иммобилайзера



   Отзывы гостей

   Покупатели высоко ценят качество и технологичность сигнализаций Starline. Мы собрали обзоры по представленным в статье моделям систем безопасности.

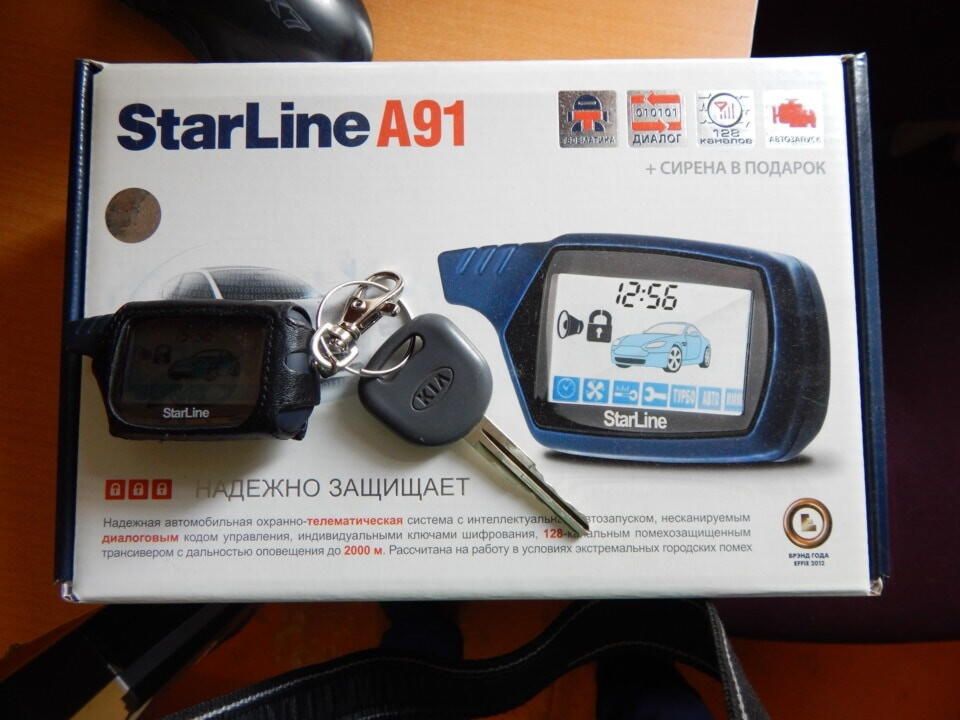

   Модель: Starline 91:

   Эта система практична, хорошо защищена от интеллектуального взлома, но без особых причин претендует на меганадежность. В большинстве случаев помехи низкого уровня вызывают проблемы и.#8220;общении” брелок и автомобиль. По сравнению с конкурентами, Starline представляет не самый широкий спектр сервисных возможностей.

   Модель: Starline 93:

   В целом, нареканий к работе пока нет, система работает как при установке на автомобиль с ключом, так и с кнопкой старт-стоп. Удобное использование основного пульта дистанционного управления с ЖК-дисплеем и дополнительного пульта дистанционного управления с двунаправленной связью. Я предлагаю!



   Старлайн 63:

   Очень хорошая система, с ней приятно работать. Датчик удара находится в модуле антенны и выполняет свою работу практически идеально, как и датчики наклона/движения. Настройка с помощью брелока очень проста и не вызывает затруднений у пользователя. Позволяет собрать охранную систему, как конструктор: по желанию добавьте баллончик, автозапуск, GSM, GPS ГЛОНАСС и бесключевой обходчик на закуску. Более того, согласно расчетам, стоимость сбора насосов по частям не отличается от цены готовых блоков со встроенными работами. Более того, 3-летняя гарантия и сервисные центры распространены по всей России, в других странах они расположены в крупных городах. Чрезвычайно полезная вещь.

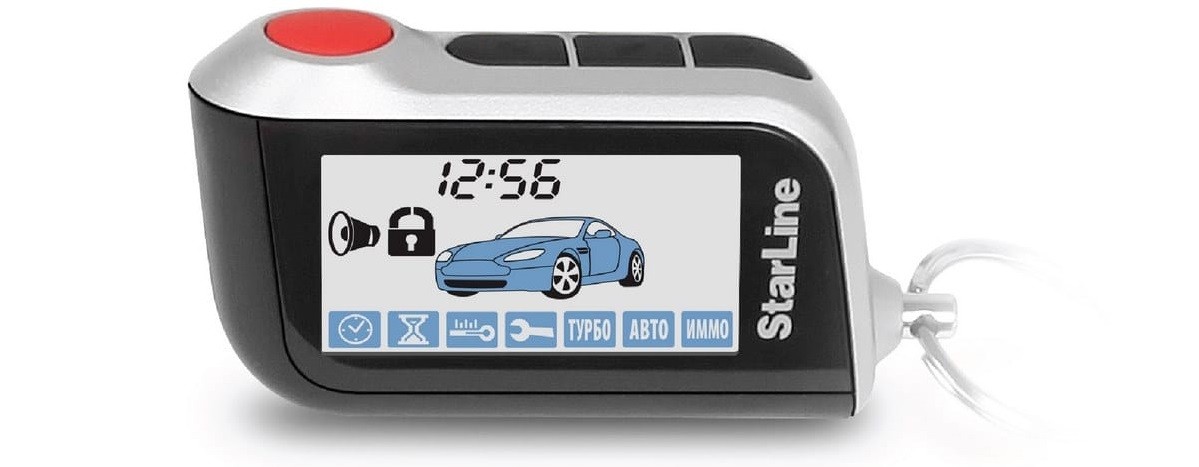

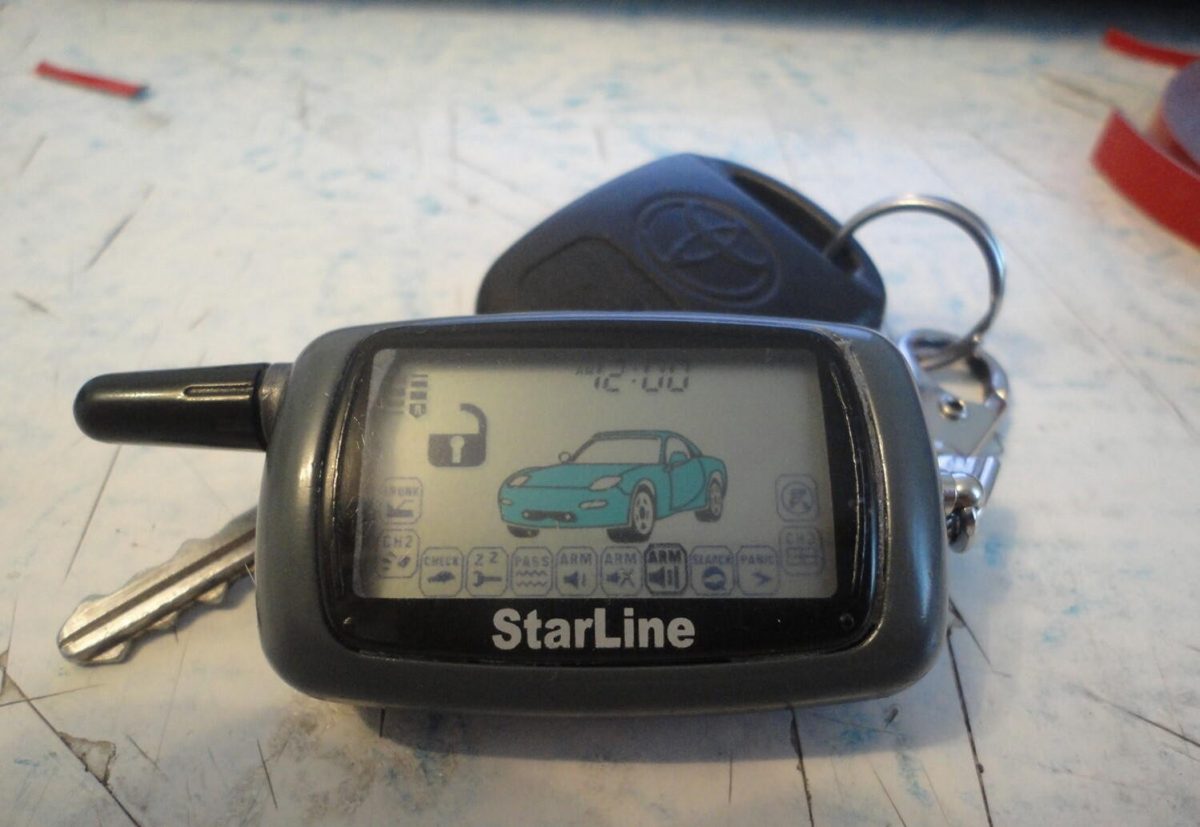

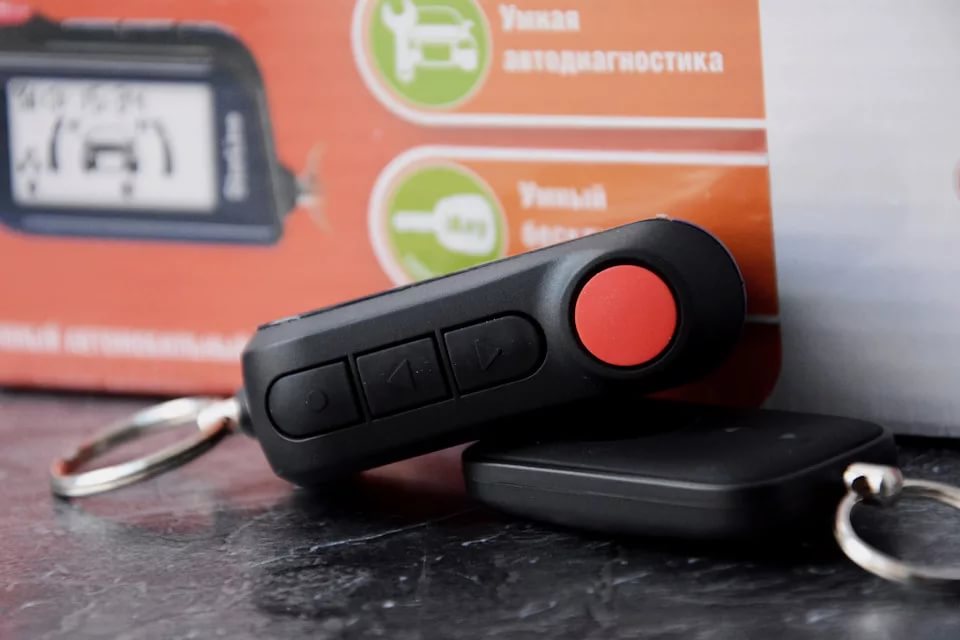

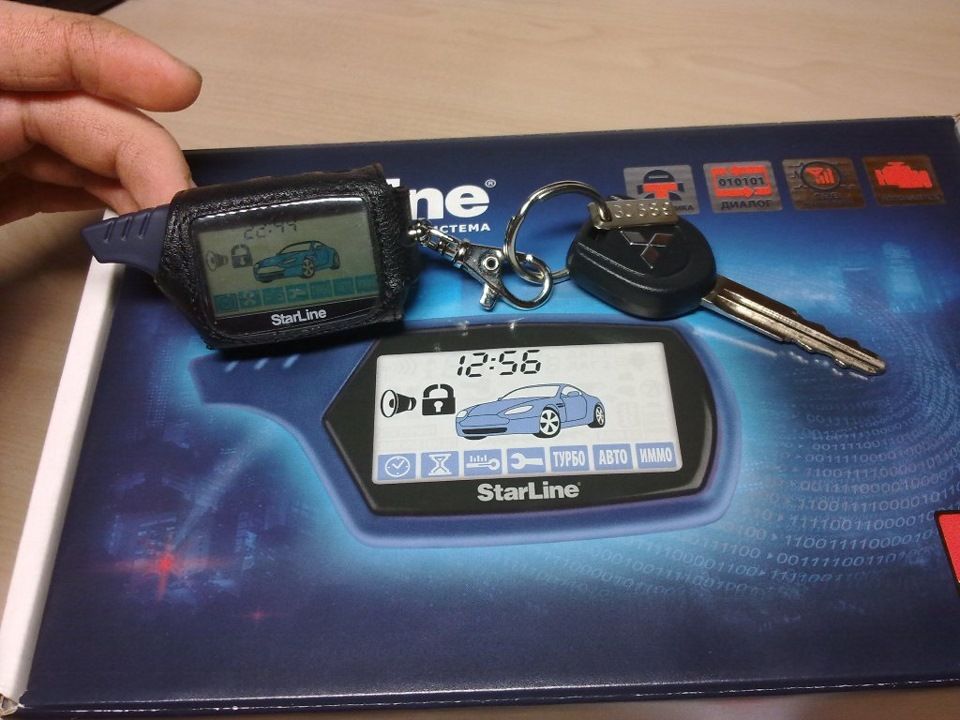

   Брелок автосигнализации starline

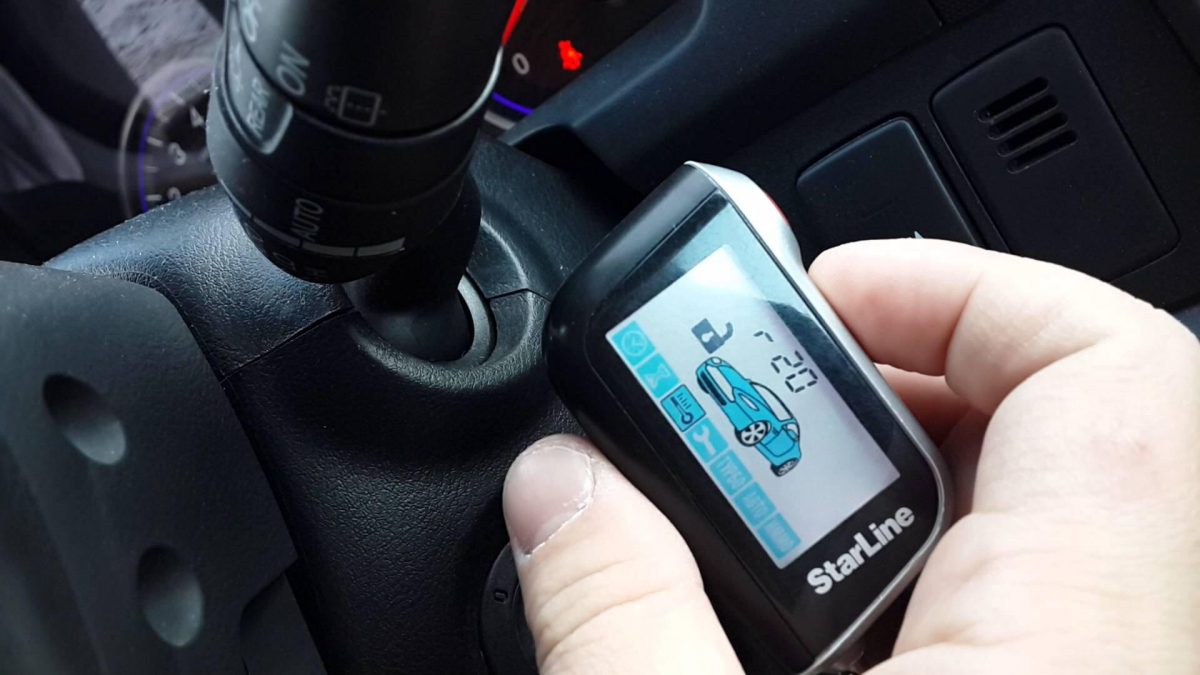

   Пульт управления всех выбранных моделей имеет функцию обратной связи, которая позволяет поддерживать сигнал на расстоянии 1-2 км от автомобиля. Частота сигнала на них составляет 420-440 МГц. Основной брелок сигнализации Starline имеет жидкокристаллический дисплей, корпус из прочного пластика, который выдерживает падение на твердую поверхность.



   Дополнительная работает с обратной связью, в отличие от большинства конкурентов: Сигнал тревоги сначала отправляется на основной брелок, а если сигнал не получен, то на дополнительный. Для работы используются батарейки типа ААА.

   Рекомендации по установке брелока индивидуальны для каждой конкретной охранной системы и описаны в руководстве пользователя.

   Ответы на часто задаваемые вопросы

   Почему машина не заводится?

   Существует несколько причин, по которым система дистанционного запуска двигателя не работает, некоторые из них приведены ниже:

   • Отсутствует или неправильно установлен гусеничный движок иммобилайзера;
   • Ключ, размещенный в модуле обхода, отсутствует или трудночитаем;
   • При установке системы безопасности были допущены ошибки.



   Автомобиль с механической коробкой передач не заводится. По каким причинам?

   Существует несколько вариантов:

   • Неисправны концевые выключатели дверей;
   • Блок сигнализации не распознает закрытие дверей из-за ошибки установки.

   Почему мой автомобиль не заводится при низких температурах?

   • Контакт системы защиты окислен;
   • Аккумулятор разряжен;
   • Повреждена цепь зажигания.

   Для точной идентификации и устранения неисправностей рекомендуется обратиться в сервисный центр.



   Панель управления не открывает автомобиль, в чем проблема?

   Возможные причины неисправности панели управления:

   • Батарея в брелке разряжена;
   • Разряженный автомобильный аккумулятор;
   • Внутренняя неисправность пульта дистанционного управления;
   • Программная ошибка блока управления охранной системы;
   • Радиопомехи.

   Как восстановить заводские настройки?

   Сброс к заводским настройкам выполняется следующим образом:

   • Нажмите сервисную кнопку 9 раз, зажигания нет;
   • Включите зажигание, должны прозвучать 9 сигналов сирены;
   • Нажмите сервисную кнопку еще 1 раз и дождитесь второго сигнала сирены;
   • Нажмите кнопку 1 на брелоке. Вы услышите 1 короткий звуковой сигнал;
   • Выключите зажигание. По окончании сброса последуют 5 вспышек парковочного света.



   Как отключить сигнализацию Starline?

   С помощью кнопки парковщика. Расположение в автомобиле описано в руководстве или сообщено капитаном, установившим систему безопасности. Если место установки valet неизвестно, мы рекомендуем снять зажимы батареи и найти кнопку самостоятельно. Обычно он устанавливается в непосредственной близости от блока. Наиболее распространенные места:

   • Под рулевым колесом;
   • За приборной панелью;
   • За дверной пломбой.
   • Следуйте инструкциям по дальнейшим действиям в зависимости от модели охранной системы.

   Алгоритм действий одинаков для большинства сигналов тревоги:

   • Откройте дверь ключом и включите сигнализацию;
   • Поверните ключ в замке зажигания;
   • Нажмите кнопку valet (количество нажатий зависит от типа модели);
   • Выключите зажигание.

   Все задания должны быть выполнены в течение 20 секунд.



   Как узнать модель сигнализации?

   Найдите брелок и серийный номер. Обратитесь в онлайн-форум технической поддержки на официальном сайте производителя с фотографией брелока или серийного номера на блоке сигнализации.

   STARLINE

   Следует помнить, что автомобиль является средством повышенной опасности. Раздел 12.8. Кодекса дорожного движения гласит: «Водитель может покинуть свое место или оставить транспортное средство, если он принял необходимые меры для предотвращения самопроизвольного движения транспортного средства или его использования в отсутствие водителя».

   Перед эксплуатацией автосигнализации Внимательно прочитайте приведенные ниже меры предосторожности для безопасного использования пульта дистанционного управления STARLINE Twage A9 или функции автоматического запуска двигателя.

   1. Всегда паркуйте автомобиль на открытом, проветриваемом месте.
   2. Всегда включайте стояночный тормоз, который должен быть в исправном состоянии и предотвращать движение автомобиля.
   3. Выходя из автомобиля, убедитесь, что рычаг управления автоматической коробкой передач находится в положении «PARK», а рычаг управления механической коробкой передач — в нейтральном положении.
   4. Если ваш автомобиль оснащен механической коробкой передач, перед активацией функции дистанционного или автоматического запуска двигателя обязательно выполните процедуру подготовки к запуску двигателя в «запрограммированной нейтрали».
   5. Никогда не запускайте двигатель автомобиля в отсутствие водителя, если кто-то находится впереди или сзади автомобиля.
   6. Никогда не пользуйтесь общими брелоками автосигнализацией детей или кого-либо еще без предварительного ознакомления с данной инструкцией.
   7. Для автомобилей с механической коробкой передач не рекомендуется запускать двигатель дистанционно или автоматически, когда автомобиль находится вне зоны видимости и пользователь автосигнализации Процесс запуска двигателя невозможно контролировать.
   8. Перед включением функции дистанционного или автоматического запуска двигателя необходимо:

   • Убедитесь, что автомобиль находится в хорошем состоянии;
   • Убедитесь в наличии достаточного количества топлива, масла, охлаждающей жидкости и т.д…;
   • Установите параметры обогрева салона (кондиционера), обогрева стекол и других аксессуаров на необходимые значения;
   • Установите регуляторы контроля циркуляции воздуха, которые позволяют более эффективно нагревать или охлаждать воздух в автомобиле.

   Спецификация

   Частота передачи управляющего радиосигнала	Частота 433,92 МГц
   Максимальный радиус действия основных кнопок	600 метров*
   Максимальный радиус действия пейджера	1200 метров*
   Максимальный лимит на дополнительный Chake-Tee	15 метров*
   Тип датчика удара	Пьезоэлектрические
   Рабочая температура	о т-40 до + 85 & градусов; с
   Напряжение питания постоянного тока	9-18 V
   Потребляется сигнализацией в режиме охраны	25 ма
   Максимально допустимый ток на выходе:
   Схема подключения сирены	2А
   Схема подключения для габаритного освещения	модель: 2×7.5a
   Цепь блокировки двери электропривода	15a
   Цепь зажигания	40A
   Цепи включения переменного тока	40A
   Цепь выключателя стартера	40A
   Цепь блокировки двигателя	40A
   Цепочки дополнительных каналов управления	Ток 300 миллиампер
   Основной источник питания	1,5 В (1 батарейка типа ААА)
   Сила дополнительного чабикена	ZV (1 батарейка типа CR2032)

   * Дальность действия брелока и пейджера может уменьшаться в зависимости от места установки приемника, расположения автомобиля и пользователя, радиочастотных помех, погодных условий, напряжения аккумулятора автомобиля и напряжения питания.

   Автомобильная сигнализация Starline Twage разрешена к применению на территории Российской Федерации и соответствует всем требованиям нормативных документов Российской Федерации.

   Срок службы автосигнализаций Starline Twage, установленных производителем, составляет 5 лет, при условии, что они установлены и эксплуатируются в строгом соответствии с настоящей инструкцией.

   Возможности автосигнализации

   Охраняемые зоны автомобиля и способы их защиты

   • Двигатель с автозапуском (реле блокировки)
   • двери, капот, багажник — от открывания (кнопочный выключатель)
   • Отключение от паркинга (кнопочный автоматический выключатель)
   • Кузов, колеса, окна — удар и толчок (двухступенчатый датчик удара)
   • Зажигание — от включения

   Защищенность автосигнализации

   • Динамический код управления, защищенный от выбора и блокировки
   • Сохранение состояния при отключении питания и возврат в то же состояние при восстановлении питания
   • Ограничение количества циклов сигнализации диспенсеров
   • Прерывание сигналов тревоги без отключения режима безопасности

   Защитные функции автосигнализации

   • Включение сигналов страха при срабатывании датчика в режиме безопасности
   • Подача сигнала тревоги на брелок
   • Дистанционное включение режима «паника»
   • Режим антиограбления включен дистанционно
   • Антиграбительский режим включен в специальную кнопку
   • Режим иммобилайзера
   • Режим токарной обработки
   • Его защита во время остановки двигателя и снятия аварийного сигнала

   Индикация самодиагностики и режима работы

   • Автоматическое управление датчиками безопасности с ошибками деактивации и сообщением об этом
   • Индикация состояния сигнализации с помощью светодиода и на дисплее клавиши
   • 7 Отображение причин тревожных сообщений в зонах безопасности
   • Отображение неисправной зоны при включении режима защиты
   • Индикация факта срабатывания сигнализации с помощью звуковых сигналов
   • Световая сигнализация открытой двери при выключенном режиме охраны
   • Светодиодная индикация функционирования концевого выключателя

   Сервисные функции автосигнализации

   • Режим бесшумной охраны
   • Режим защиты при исправном двигателе
   • Бесшумное включение/выключение режима охраны
   • Переход в режим охраны без ключа
   • Возникает из-за задержки на время погасания внутреннего освещения
   • Автоматический возврат в режим охраны в случае случайного отключения
   • Самодиагностика при поднятии/ снятии оружия с охраны
   • Дистанционное снятие с охраны датчиков удара после уровней в режиме охраны
   • Дистанционное управление центральным замком
   • Управление центральным замком от замка зажигания
   • Двухступенчатое открывание двери
   • Двухимпульсное отпирание дверных замков
   • Способность реализовать функцию «Комфорт»
   • 4 дополнительных канала управления
   • Управление освещением салона автомобиля
   • Режим паники
   • Режим поиска автомобиля
   • Режим обслуживания Услуга парковки
   • Аварийное снятие с охраны без ключа
   • Индикация температуры в салоне автомобиля
   • Отображение текущего времени, таймера, будильника
   • Дистанционное программирование новых и удаление утерянных брелоков
   • Дистанционное программирование режимов и функций сигнализации
   • Возможность сброса программируемых функций к заводским настройкам
   • Брелок с режимом энергосбережения и жидкокристаллическим дисплеем
   • Режим вызова из автомобиля

   Функция запуска двигателя

   • Дистанционный запуск и прогрев двигателя
   • Автоматический запуск двигателя на основе температуры, дневных часов или сигнала тревоги
   • Дистанционная или автоматическая остановка работающего двигателя
   • Выбор типа двигателя: Бензин / Дизель
   • Выбор типа коробки передач: автоматическая / ручная
   • Выбор времени прокрутки инициализатора
   • Управление работой двигателя по сигналам от тахометра, генератора переменного тока или напряжения бортовой сети
   • Отображение времени работы работающего двигателя на дисплее брелока
   • Дистанционное продление времени работы работающего двигателя

   Брелок

   Автосигнализация выполняет свои функции либо автоматически, либо по сигналу с пульта дистанционного управления при нажатии на ключ Некоторые из предусмотренных функций и некоторые параметры работы системы могут быть изменены путем программирования

   ④ Автосигнализация имеет 3-кнопочный пульт дистанционного управления с жидкокристаллическим дисплеем Назначение кнопки 1 брелока программируется Назначение кнопки 2 выбирается путем быстрого перемещения курсора по дисплею брелока с помощью кнопки 3 При нажатии кнопок брелока на несколько секунд включается флуоресцентная подсветка дисплея

   Когда система сигнализации выполняет команду брелока, на дисплее отображается соответствующая информация и раздается мелодичный звуковой сигнал

   Когда сигнализация автоматически выполняет какое-либо действие, соответствующая информация также отображается на дисплее брелока и сопровождается звуковыми сигналами или вибрацией

   Если для управления сигнализацией используется более одного брелока, статус автомобиля и автосигнализации Отображается только на дисплее брелока, с которого была подана последняя команда

   В случае бездействия или потери основного брелока с двунаправленной связью и жидкокристаллическим дисплеем, система оснащена дополнительным 4-кнопочным брелоком без обратной связи со стандартным диапазоном Большинство функций и режимов работы сигнализации также могут быть активированы с помощью этого брелока, но при использовании основного брелока с ЖК-дисплеем написаны следующие инструкции по эксплуатации

   Кнопка 1

   • Программируемые команды (0,5 секунды)
   • Дистанционный запуск и остановка двигателя (3 секунды)
   • Переход в безопасный режим при работающем двигателе (3 секунды)

   Кнопка 2

   • Команда, соответствующая текущему положению курсора на дисплее ручного передатчика (0,5 секунды)
   • Разблокировка багажника (3 секунды)

   Кнопка 3

   • Управление положением курсора на дисплее пульта дистанционного управления (0,5 секунды)
   • Прерывание предупредительных сигналов боеголовок (0,5 секунды)
   • Включение и выключение режима настройки часов, будильника, таймера и энергосбережения (3 секунды)
   • Кнопка программирования 1 (6 секунд)

   Кнопка 1 + 2

   • Режим поиска (0,5 секунды)
   • Режим паники (3 секунды)

   Кнопка 3 + 1

   • Выбор режима предупреждения о боеголовке (0,5 секунды)

   Кнопка 3 + 2

   • Быстрая установка таймера-брелка (0,5 секунды)

   Элемент питания типа «ААА», 1,5 В, используется в брелоке с ЖК-дисплеем. Время работы питательного элемента зависит от частоты использования магазина, типа питания, выбранного режима оповещения и скорости нагрева пейджера. Контейнеры питания, предлагаемые к продаже, могут отличаться в несколько раз. Соответственно, среднее время эксплуатации продукта питания может составлять от 3 до 6 месяцев. При разрядке батареи на дисплее отображается символ, указывающий на необходимость замены задней части клавиатуры. Аккумулятор может быть заменен владельцем самостоятельно в следующем порядке:

   1. Откройте крышку на задней стороне клавиатуры и извлеките старую батарею.
   2. Кратковременно нажмите кнопку 1.
   3. Вставьте новую батарею, обратите внимание на полярность и закройте крышку. (Правильное положение батареи указано на корпусе клавиатуры под крышкой).
   4. После замены батареи настройте значения часов и будильника. 1 не требуется частое программирование кнопок белькета.

   Кнопка 1

   • Включение и выключение режима охраны (0,5 сек.)
   • Управление каналом 3 (3 секунды)

   Кнопка 2

   • Запуск и остановка двигателя (0,5 секунды)
   • Расширение двигателя (3 секунды)
   • Включение режима защиты при работающем двигателе (3SC)

   Кнопка 3

   • Режим поиска (0,5 секунды)
   • Разблокировать канал баггизера номер 1 (3 секунды)

   Кнопка 4

   • Бесшумное включение и выключение режима охраны (0,5 секунды)
   • Номер канала 2 (3 секунды) Управление

   Кнопка 1 + 2

   • Режим паники (0,5 секунды)

   Кнопка 1 + 3

   • Отсоединение датчика удара (0,5 или 3 секунды)

   Кнопки 1 + 4

   • Запись официального режима (0,5 или 3 секунды)

   Кнопки 2 + 3

   • Включение режима запуска температуры (0,5 или 3 секунды)

   Кнопки 2 + 4

   • Включение режима ежедневного автоматического запуска (0,5 или 3 секунды)

   Кнопки 3 + 4

   • Включение анти- или режима (0,5 или 3 секунды)
   • Снимок живота в режиме программирования (3 секунды)

   В четырехкилевом точиле без обратной связи используется литиевый швейный элемент CR2032, ZV. Время работы зашитного элемента также зависит от частоты использования подшипника и типа установленного элемента. Когда элемент диеты выписывается, необходимо его изменить. Замена элемента питания должна производиться в следующем порядке:

   1. Ослабьте винты на нижней крышке и откройте крышку.
   2. Удалите старый питательный элемент и установите на его место новый, соблюдая полярность.
   3. Закройте крышку ключа и затяните замок.

   Жидкокристаллическая производительность боба

   Символ с буквенным обозначением — отображение команд, режимов и функций сигнала

   1. Антиграбительский режим (vcl / off)
   2. Дополнительный канал 3 (VKL / OFF)
   3. Режим работы автомата по температуре (ВКЛ / ОКЛ)
   4. Запуск ежедневного автоматического режима запуска или будильника (OBL / okl)
   5. Дистанционный запуск / остановка двигателя (vcl / off)
   6. Бесшумный режим защиты (vkl / dig) без звуковых сигналов подтверждения при включении/выключении режима
   7. Безопасный режим со звуковыми сигналами (вкл. / OKL)
   8. Дистанционное отключение датчика удара
   9. Режим обслуживания valet (vcl / off)
   10. Отображение состояния автомобиля и температуры в салоне
   11. Дополнительный канал 2 (VKL/OFF)
   12. Дистанционное открытие багажника

   Пиктограмма с цифровым обозначением — Индикация аварийной сигнализации и состояния автомобиля

   1. Индикатор разряда батареи
   2. Активация дополнительного канала 2
   3. Автоматический режим запуска в зависимости от температуры
   4. Двигатель работает
   5. Загрузка открыта
   6. Двери открыты
   7. Режим вибрационной сигнализации
   8. Режим обслуживания Услуга парковки
   9. Автоматическое переключение режимов защиты
   10. Режим бесшумной охраны
   11. Режим защиты со звуковыми сигналами
   12. Капот открыт
   13. Физическое воздействие (уровень датчика удара 1 или 2)
   14. Стояночный тормоз 15. Закрытие дверных замков
   15. Замки дверей открываются (также при открывании дверей)
   16. Режим ожидания (работает только брелок-приемник)
   17. Сигнал передачи команд ручного передатчика
   18. Вызов с автомобилем
   19. Активирован режим энергосбережения с брелока
   20. Зажигание включено
   21. Сигнал тревоги активирован
   22. Время — РМ
   23. Время — ⑦
   24. Ежедневный автозапуск или режим запуска по тревоге
   25. Отображение времени, температуры и режима автозапуска
   26. Отображение шкалы температуры (Цельсий)
   27. Таймер обратного отсчета включен

   Программирующий ключ 1 Брелок

   Назначение кнопки 1 брелока программируется и может быть изменено владельцем автомобиля неограниченное количество раз Для удобства использования сигнализации рекомендуется запрограммировать эту кнопку на включение и выключение режима постановки на охрану

   Программирование осуществляется в следующей последовательности:

   1. Быстро нажмите кнопку 3 два или более раз, чтобы повернуть курсор по часовой стрелке или против часовой стрелки Чтобы изменить направление движения курсора, сделайте короткую паузу (3 — 1 секунда) между нажатиями кнопки 1 на брелке.
   2. Переместите курсор в позицию, соответствующую нужной команде (например, команде включения и выключения режима постановки на охрану с помощью звуковых сигналов), нажав кнопку 3 на пульте дистанционного управления
   3. Нажмите кнопку 3 на пульте дистанционного управления и удерживайте ее в течение 6 секунд до появления 2, а затем еще 3 звуковых сигналов.
   4. Нажмите кнопку 1 ручного передатчика, чтобы активировать выбранную функцию

   В дальнейшем, при использовании сигнализации, короткое нажатие на кнопку 1 на брелоке будет выполнять назначенные ей команды (постановка на охрану и снятие с охраны При нажатии кнопки загорается значок, соответствующий запрограммированной функции

   Комментарий Чтобы перепрограммировать назначение клавиши 1, необходимо повторно выполнить описанную процедуру Назначение клавиши 1 изменяется на новое Кроме того, инструкция по эксплуатации написана с учетом того, что клавиша 1 запрограммирована на постановку и снятие с охраны режима охраны

   Назначение кнопки брелока 2

   Назначение брелока 2 определяется текущим положением курсора на дисплее брелока Перемещение курсора осуществляется нажатием клавиши 3 на пульте дистанционного управления в следующей последовательности:

   1. Быстрое нажатие кнопки ручного передатчика два или более раз для начала перемещения курсора Пауза и повторное нажатие кнопки ручного передатчика 3 изменяет направление перемещения курсора
   2. При нажатии кнопки 3 курсор переключается между символами, представленными буквами на схеме дисплея Установите курсор в положение, соответствующее нужной команде, непрерывно нажимая кнопку 3 на пульте дистанционного управления.

   Нажатие следующих 2 кнопок на брелоке приводит к выполнению выбранной команды

   ④Автоматический возврат позиции курсора к команде.

   Чтобы упростить использование брелока и избежать случайной активации режимов и функций сигнализации, через 10 секунд после последнего нажатия кнопки брелока текущее положение курсора автоматически возвращается к ④-команде ④Команда контроля состояния автомобиля и температуры в салоне не изменяет состояние сигнализации и наиболее часто используется в работе ④Команда контроля состояния автомобиля и температуры в салоне не изменяет состояние сигнализации.

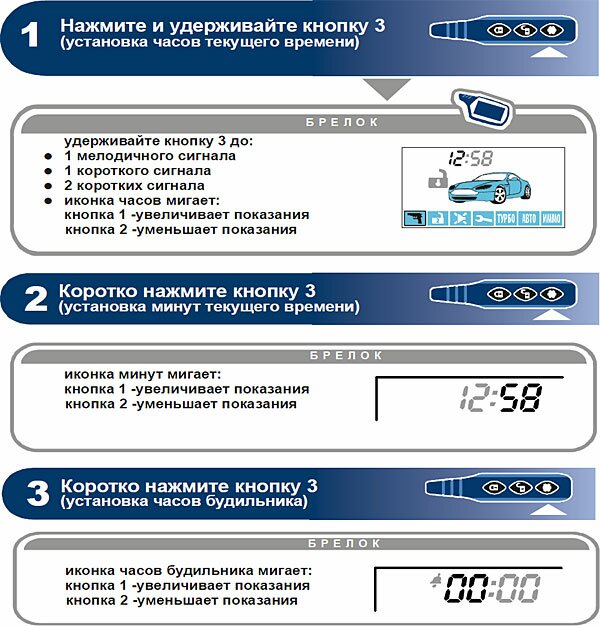

   Установка часов

   Имеются встроенные часы для удобного использования брелка основного сигнала. Чтобы установить часы, нажмите 3 кнопки с подшипниками и удерживайте их до появления 2 коротких звуковых сигналов. Дисплей часов начинает мигать.

   Чтобы увеличить значение часов, используйте кнопку брелока 1, чтобы уменьшить — кнопку брелока 2. Чтобы быстро увеличить или уменьшить значение часов, нажмите и удерживайте соответствующую клавишу.

   Для кратковременной установки минут нажмите 3 кнопки магазина. Для увеличения значений минут используйте клавишу-брелок 1, для уменьшения значений часов — клавишу-брелок 2. Чтобы быстро увеличить или уменьшить значения минут, нажмите и удерживайте соответствующую клавишу.

   Чтобы выйти из режима установки времени, нажмите и удерживайте кнопку 3 брелока до короткого звукового сигнала или дождитесь автоматического выхода.

   Установка сигнала тревоги

   Брелок сигнализации имеет встроенный сигнал тревоги. Чтобы установить сигнализацию, нажмите 3 кнопки тюка и удерживайте их нажатыми до появления 2 коротких звуковых сигналов.

   Кнопка последовательно закрывает 3 клавиатуры, пока на дисплее не появится индикатор тревоги. Индикатор тревоги начинает мигать.

   Для увеличения значения параметра используйте кнопку 1, для уменьшения — кнопку 2. Чтобы быстро увеличить или уменьшить значение параметра, нажмите и удерживайте соответствующую кнопку.

   Чтобы переместить минуты устанавливаемого будильника, быстро нажмите кнопку с тремя подшипниками.

   После установки часов и минут будильника кратковременно нажмите кнопку 3 пресс-подборщика, чтобы установить режим будильника (вкл./выкл.). Для включения будильника нажмите кнопку 1 (дисплей включен), для выключения диск 2 (дисплей выключен).

   Для выхода из режима установки нажмите кнопку 3 брелока до появления короткого звукового сигнала или дождитесь автоматического выхода.

   Символ на дисплее указывает на режим тревоги.

   При срабатывании будильника звучит мелодичный сигнал. Чтобы остановить будильник раньше времени, нажмите кнопку 3 звонка.

   Установка таймера

   Помимо часов и будильника, брелок-будильник оснащен таймером с обратным отсчетом времени. Чтобы установить таймер, нажмите и удерживайте кнопку 3 силы 2 до появления двух коротких звуковых сигналов.

   3 поочередно выключайте брелок до тех пор, пока на дисплее не появится таймер. Таймер включается и выключается аналогично будильнику.

   Максимальное время таймера составляет 19 часов 59 минут.

   Когда таймер включен, на дисплее отображается его текущее состояние и мигающий индикатор. По истечении установленного времени последуют 8 звуковых сигналов, а сигнал таймера исчезнет. Чтобы прервать звуковые сигналы, нажмите кнопку 3 Baler.

   Быстрая установка таймера

   Для быстрой установки значения таймера одновременно нажмите кнопки 3 и 2. На дисплее появится мигающий индикатор и время таймера. Чтобы изменить значение, нажмите 3 и 2. Возможные значения для установки таймера — 10 минут, 20 минут, 30 минут, 1 час, 1 час 30 минут, 2 часа.

   Когда таймер включен, на дисплее отображается его текущее состояние и мигающий индикатор. По истечении установленного времени раздается 8 звуковых сигналов, после чего сигнал таймера исчезает.

   Выбор режима уведомления

   Брелок управления предлагает 2 режима оповещения: звуковой сигнал или вибрация. Чтобы выбрать тип сигнала тревоги, одновременно нажмите кнопки 3 и 1.

   Если включен режим оповещения, следуют 2 сигнала wirebro, на дисплее появляется индикатор.

   Если включен режим звукового оповещения, следует мелодичный сигнал, дисплей исчезает.

   Комментарий. Кроме того, инструкция по эксплуатации сигнализации написана с учетом ответственного режима со звуковыми сигналами. В режиме будильника для вибрации вместо звуковых сигналов, Bean следует за фоном.

   Режим энергосбережения

   Для увеличения срока службы батареи мастер-ключа предусмотрен специальный режим энергосбережения. В этом режиме потребление ключа сокращается до минимум 2 минут после выключения режима защиты от тревоги. Снижение потребления достигается за счет отключения цепи питания приемника.

   Чтобы включить режим энергосбережения, необходимо выполнить следующую процедуру:

   1. Нажмите и удерживайте клавишу 3 до появления двух коротких звуковых сигналов.
   2. Клавиша закрытия 3 Клавиши последовательно появляются на экране дисплея.
   3. Нажмите клавишу 2 пресса для включения режима энергосбережения (на дисплее) или клавишу 1 включения-выключения (на дисплее).
   4. Для выхода из режима установки нажмите кнопку 3 брелока до появления короткого звукового сигнала или дождитесь автоматического выхода.

   Когда на дисплее отображается режим энергосбережения, брелок непрерывно показывает индикатор на дисплее через 2 минуты после выключения режима защиты. Символ гаснет, подтверждая, что режим энергосбережения активирован.

   Примечание: В режиме энергосбережения приемник будет автоматически включаться на 2 минуты каждый раз для получения сигнала подтверждения о выполнении команды, переданной брелоком. Например, если команда багажника сохранена в режиме триггера, брелок подтверждает ее выполнение звуковыми сигналами, после чего снова переключается в режим энергосбережения.

   Включение режима охраны с помощью звуковых сигналов

   Перед включением режима безопасности убедитесь, что зажигание выключено, двери, капот и багажник надежно закрыты, а стояночный тормоз включен. Чтобы включить режим безопасности, нажмите кнопку 1 ВНИЗ (кнопка 1 должна быть запрограммирована на включение/выключение режима безопасности).

   Сигнал сирены и вспышка 1-го разряда подтверждают включение режима защиты. Автоматическая блокировка дверных замков происходит при их подключении к сигнализации. Светодиодный индикатор начинает мигать, указывая на то, что автомобиль поставлен на охрану.

   На дисплее клавиатуры появляются символы, после чего раздается короткий звуковой сигнал.

   Внимание. Если двери, капот, багажник плохо закрываются или неисправна одна из кнопок дверей, капота, багажника, багажника или стояночного тормоза, сигнализация предупреждает 4 звуковыми сигналами сирены и мигает 4 габаритами. См. пункт «Самодиагностика при включенном защитном режиме».

   Включение бесшумного режима безопасности

   Перед включением режима безопасности убедитесь, что зажигание выключено, двери, капот и багажник надежно закрыты, а стояночный тормоз включен. Чтобы активировать режим бесшумной защиты, установите курсор на символ и нажмите круглые кнопки 2.

   1 Габаритная вспышка подтверждает включение режима безопасности. Автоматическая блокировка дверных замков происходит при их подключении к сигнализации. Светодиодный индикатор начинает мигать, указывая на то, что автомобиль поставлен на охрану.

   На дисплее клавиатуры появляются символы, после чего раздается 1 короткий звуковой сигнал.

   Внимание! Если двери, капот, багажник плохо закрываются или неисправна одна из кнопок дверей, капота, багажника, багажника или стояночного тормоза, сигнализация предупреждает 4 звуковыми сигналами сирены и мигает 4 габаритами. См. пункт «Самодиагностика при включенном режиме безопасности».

   Включение режима безопасности при работе двигателя

   Сигнализация предлагает возможность включения режима защиты при работающем двигателе. Это может потребоваться при короткой остановке. Максимальное время работы двигателя определяется запрограммированной функцией с номером 1.

   Режим безопасности включается в следующей последовательности:

   1. При работающем двигателе включите стояночный тормоз.
   2. При работающем двигателе нажмите и удерживайте кнопку 1 до появления 3 амплитуд всплесков или сигналов мелодии. На дисплее отображается символ клавиатуры и время работы двигателя. Светодиодный дисплей будет непрерывно набирать обороты. Время работы двигателя совпадает с запрограммированным временем прогрева при автозапуске и может составлять 10, 15, 20 минут или без ограничений. В последнем случае отображается символ R99.
   3. Выньте ключ из замка зажигания и выйдите из автомобиля. Двигатель будет продолжать работать.
   4. Закройте все двери, капот, багажник.
   5. 1 Нажмите нижнюю кнопку. Всплеск 1 сигнала сирены и 1 габарита подтверждает начало режима охраны с работающим двигателем. Зона воспламенения и датчик удара исключены из защиты. Автоматическая блокировка дверных замков происходит при их подключении к сигнализации.

   Брелок издает 1 короткий звуковой сигнал. На дисплее отображаются символы и текущее время.

   После отключения автоматического двигателя режим защиты остается включенным. Зона зажигания и датчик удара находятся под охраной. Светодиодный дисплей начинает мигать.

   Внимание. Вместе с запрограммированным режимом турботаймера и безопасным режимом помощи двигателю, функция безопасного режима недоступна при работающем двигателе. При этом условии сигнализация в данном разделе берет на себя функцию турботаймера. Более подробную информацию см. в разделе «Режим тумблера».

   Внимание! Если двери, капот, багажник плохо закрываются или неисправна одна из кнопок дверей, капота, багажника, багажника или стояночного тормоза, сигнализация предупреждает 4 звуковыми сигналами сирены и мигает 4 габаритами. См. пункт «Самодиагностика при включенном режиме безопасности».

   Автоматическое включение режима безопасности

   Если запрограммирована функция автоматического включения режима охраны, то после выключения зажигания и закрытия последней двери следуют габариты 1 сигнал сирены и 1 вспышка. Через 10 секунд сигнализация автоматически включит режим охраны. Подтверждение записи осуществляется с помощью 1 сигнала сирены, 1 кнопки звукового сигнала и 1 габаритной вспышки. Дверные замки закрыты. Символ показывает клавиатуру на дисплее.

   Внимание! Если одна из кнопок ворот неисправна, режим безопасности не включается автоматически (см. раздел «Контроль работоспособности последнего выключателя»).

   Если стояночный тормоз не включен, автоматическое включение режима безопасности сопровождается 4 звуковыми сигналами и 4 габаритными всплесками.

   Аварийная запись режима защиты без чаинок

   Для включения режима безопасности в аварийных ситуациях, например, при потере контроля дистанции, необходимо сделать следующее:

   1. Включите зажигание, не запуская двигатель.
   2. Нажмите сервисную кнопку 8 раз.
   3. Выключите зажигание. В качестве подтверждения следует 1 сигнал сирены и 1 габаритная вспышка.
   4. Выйдите из машины на 20 секунд и закройте все двери ключом. Сначала следует 1 сигнал сирены, затем 1 звуковой сигнал с брелока.

   Через 20 секунд после выключения зажигания система переходит в режим охраны независимо от положения дверей. 1 размеры указаны в подтверждении. Светодиодный индикатор начинает мигать, указывая на то, что автомобиль взят под охрану.

   Внимание. Если запрограммирована функция автоматического включения режима охраны, то после закрытия последней двери сначала следует 1 сигнал сирены, затем 1 кнопка звукового сигнала, затем 1 дополнительный сигнал сирены и 1 вспышка габаритов.

   Если стояночный тормоз не задействован, за активацией режима безопасности следуют 4 звуковых сигнала и 4 габаритных вспышки.

   Если режим безопасности активирован сразу (без ключа), то при срабатывании датчика безопасности следуют только предупредительные сигналы — 4 сигнала сирены и 4 всплеска с 4 размерами. Если режим защиты не выключен, то через 20 секунд включается полный цикл страха.

   Задержка активации датчика после включения режима защиты (программируемая функция).

   В сигнализации можно запрограммировать задержку срабатывания датчика после включения режима охраны 5.15.30 или 45 секунд.

   Эта задержка может потребоваться при плавном гашении салонного освещения автомобиля или при обходе зоны двери для охлаждения датчика удара и объема. Когда включается режим защиты, двигатель немедленно блокируется. Автоматическая блокировка замков происходит при их подключении к сигнализации.

   После запрограммированного времени задержки следует 1 габаритная вспышка, после чего под охрану берутся двери, капот, зоны багажника и последний выключатель датчика. Если в это время зона двери все еще открыта, следует цикл сигналов тревоги. В случае открытого капота или багажника в момент задержки эти зоны временно исключаются из цепи защиты. Предупреждающие сигналы о плохо закрытом капоте или багажнике немедленно следуют при включении режима защиты.

   Самодиагностика при включении режима защиты

   При включении режима защиты появляются габариты 4 сирены и 4 вспышки, что означает, что двери, капот, багажник могут быть плохо закрыты, неисправна одна из кнопок дверей, капота, багажника или стояночного тормоза. Брелок издает 4 коротких звуковых сигнала, а на дисплее отображается неисправная зона. Эта область временно исключается из цепи защиты. Отображение открытой двери происходит одновременно с отображением символа.

   Необходимо закрыть двери, капот и багажник, включить стояночный тормоз, и система автоматически возьмет эту зону под охрану. В качестве подтверждения следует короткий звуковой сигнал, а на дисплее гаснет изображение дефектной зоны. Для отображения символа в режиме безопасности необходимо выключить режим безопасности и снова включить его при нормально закрытых дверях.

   Если причина неисправности кнопочного выключателя не может быть устранена на месте, система включает режим защиты с обходом неисправного участка. В случае самопроизвольного устранения неисправности с помощью режима охраны, сигнализация немедленно берет эту зону под охрану.

   Выключение режима защиты с помощью голосовых сигналов подтверждения

   Чтобы выключить режим безопасности с акустическим подтверждением, 1 Нажмите на кнопку ниже (кнопка 1 должна быть запрограммирована на включение/выключение режима безопасности).

   Если сигнализация не сработала в режиме охраны или сработал только датчик удара, размеры 2 сирен и 2 всплесков подтверждают режим отключения. При подключении к сигнализации происходит автоматическое отпирание дверных замков и включение салонного освещения. Блокировка двигателя прекращается. Светодиодный дисплей гаснет.

   На дисплее появляется символ клавиатуры, а затем следуют 2 звуковых сигнала.

   Внимание. Если при выключении режима защиты следуют 4 звуковых сигнала и 4 отбоя, это означает, что в режиме защиты произошло срабатывание датчика защиты. См. пункт «Самодиагностика при выключенном защитном режиме».

   Бесшумное отключение режима безопасности

   Чтобы отключить режим безопасности без звуковых подсказок подтверждения, установите курсор на символ и нажмите круглую клавишу 2.

   2 извержение размеров подтвердит отключение режима безопасности. При подключении к сигнализации произойдет автоматическое отпирание дверных замков и включение салонного освещения. Блокировка двигателя прекращается. Светодиодный индикатор гаснет.

   Символ отображается на задней панели клавиатуры, а затем следуют 2 коротких звуковых подсказки.

   Внимание. Если при выключении режима безопасности следуют 4 звуковых сигнала и 4 габаритных вспышки, это означает, что в режиме безопасности произошло срабатывание датчика безопасности. См. пункт «Самодиагностика при отключении режима безопасности».

   Выключение режима защиты с работой двигателя

   Чтобы отключить режим защиты при кратковременной работе двигателя, нажмите кнопку 1 пресс-подборщика. Всплески 2 сирен и 2 габаритов подтверждают отключение. Автоматическое отпирание дверного замка происходит, когда они подключены к сигнализации. Двигатель продолжает работать.

   На дисплее клавиатуры отображаются 2 коротких звуковых сигнала.

   Экстренное закрытие режима безопасности

   Для аварийного закрытия режима охраны, например, в случае потери или бездействия, необходим пульт дистанционного управления: Он необходим:

   1. Откройте дверь автомобиля, включится сигнализация.
   2. Включите зажигание, не запуская двигатель.
   3. Нажмите сервисную кнопку 4 раза в течение 20 секунд.
   4. Выключите зажигание. В качестве подтверждения следуют 2 сирены и 2 разрывных габарита, режим охраны отключается.

   Внимание. Если запрограммирована функция автоматического включения режима защиты, после выполнения пункта 4 снова включите зажигание, а затем выключите его не менее чем на 10 секунд. В противном случае система снова включает режим защиты.

   Автоматический возврат в режим защиты в случае случайного отключения (программируемая функция).

   Если двери автомобиля не были открыты в течение 30 секунд после выключения режима охраны автомобиля, сигнализация автоматически включает режим охраны снова. Это позволяет избежать выключения режима охраны при случайном нажатии кнопки клавиатуры, а также забывчивости, если вы измените свое намерение сесть в автомобиль, выключив сигнализацию и включив режим охраны. Сигнализация автоматически включает режим охраны.

   Если режим защиты был отключен с помощью подтверждающих звуковых сигналов, размеры 1 короткого звукового сигнала и 1 вспышки подтвердят поддержку режима защиты. Символы отображаются на дисплее клавиатуры, а после сигнала следует 1 короткий звуковой сигнал.

   Если бы режим безопасности был закрыт наглухо, то строгость режима безопасности подтвердила бы только 1 размер прорыва. На дисплее отображается символ клавиатуры, а после сигнала следует 1 короткий звуковой сигнал.

   Автоматическая блокировка дверных замков происходит при их подключении к сигнализации. Двигатель заблокирован. Светодиодный индикатор начинает мигать, указывая на то, что автомобиль поставлен на охрану.

   Самодиагностика при отключении режима защиты

   Если в режиме охраны возникли признаки беспокойства из-за того, что дверная зона, капот, багажник, зажигание или ручной тормоз были выключены и сигнализация не была прервана брелоком, при выключении режима охраны последуют 4 звуковых сигнала и 4 габаритные вспышки. На дисплее клавиатуры отображаются символы, связанные с причинами срабатывания сигнализации.

   Если сигналы тревоги были прерваны брелоком, то при выключении режима охраны следуют только 2 звуковых сигнала и 2 всплеска по 2 измерения. В этом случае на дисплее клавиатуры не отображается информация о причинах тревоги.

   Функция защиты

   Сигнал тревоги

   При срабатывании датчика безопасности в режиме охраны автоматически включается сигнал тревоги: звуковой сигнал сирены, мигание габаритных огней и включение салонного света; двигатель блокируется. Ключ издает сигнал тревоги, а причина тревоги отображается на дисплее. Во время звучания сирены сигнала на дисплее мигает символ; во время мигания габаритов на дисплее мигают фары автомобиля.

   Сигналы тревоги подаются по циклам. Продолжительность цикла страха и максимально возможное количество циклов для различных причин тревоги приведены в таблице.

   Если после срабатывания сигнализации причина срабатывания не устранена (например, двери остались открытыми), то соответствующая охранная зона временно исключается из цепи защиты до устранения причины срабатывания (до закрытия дверей), но подача сигнала продолжается.

   Повод для беспокойства	Символ на дисплее	Продолжительность цикла страха	Максимум, несколько циклов при постоянно работающем датчике	Максимальное количество циклов с периодически работающим датчиком
   Первый уровень датчика удара	3 сигнал 6 мигающий	8 подряд	8 подряд
   2 уровень датчика удара	20 секунд. Звук 20 секунд. Свет	8 подряд	8 подряд
   Садовые двери	30 секунд. Звук 35 сек. Свет	1	3
   Кантоп	30 секунд. Звук 35 сек. Свет	1	3
   Магистраль	30 секунд. Звук 35 сек. Свет	1	3
   Зажигание	30 секунд. Звук 35 сек. Свет	4 подряд	3
   Стояночный тормоз	30 секунд. Звук 35 сек. Свет	1	3

   Комментарий. Когда сигналы тревоги Кинера прерваны, продолжается периодический подсчет количества циклов страха с помощью рабочего датчика.

   Когда срабатывает режим бесшумной защиты, включается сигнал тревоги, затем звуковые сигналы не следуют.

   Прерывание сигналов тревоги

   Если вы хотите прервать сигнал тревоги без выключения режима безопасности, например, когда вы проверяете работу датчика, нажмите первую кнопку. В этом случае сигнализация остается в режиме охраны.

   Если причина тревоги была устранена в момент прерывания тревоги, сигнал на дисплее прекращает подачу и постановку на охрану.

   Если причина тревоги не была устранена на момент прерывания тревоги, соответствующий символ будет продолжать отображаться на дисплее. Защищаемая зона временно исключается из защитной цепи. Символ на дисплее гаснет только после устранения причины срабатывания, для подтверждения звучит 1 короткий звуковой сигнал.

   Только для прерывания сигнала сигнализации нажмите клавишу 3. В этом случае сигнализация продолжит подавать сигнал и сигнализировать на дисплее.

   Дистанционное включение сигналов страха (функция «паника»)

   Чтобы активировать режим «паники», нажмите и удерживайте кнопки 3 и 1 в течение 2 секунд при выключенном зажигании.

   Далее следуют 3 звуковых сигнала сирен и 3 мерные вспышки. Кольцо для ключей издает звуковой сигнал.

   Если режим охраны был ранее деактивирован, то при активации режима «паника» замки дверей закрываются. После выключения режима «Паника» автоматически включается режим охраны. В то же время на дисплее не появляется никакого знака.

   Включая режим защиты от грабежа

   Чтобы включить режим антидозвона, подведите курсор к символу 3 силы с помощью ключа и нажмите на круглые кнопки 2 ключа при работающем двигателе (при включенном зажигании).

   Сначала включается 30-секундная сигнальная лампа, затем включается звуковая и световая сигнализация и звуковые сигналы брелока. Замки дверей закрываются, и двигатель выключается.

   Символ начинает мигать на дисплее

   Чтобы отключить режим антилокации в первые 30 секунд, нажмите и удерживайте специальную кнопку до появления 3 сигналов или мелодичного сигнала брелока. Световые сигналы выключены.

   Чтобы отключить режим предотвращения столкновения через 30 секунд, установите курсор на символ и, выключив зажигание, последовательно нажмите 2 кнопки брелока с интервалом 3-5 секунд, а затем нажмите кнопку 1 брелока. Сигнализация останавливается, двигатель разблокируется. Сигнал на дисплее выключается.

   Антиграбительский режим включен в специальную кнопку

   Когда двигатель работает, нажмите специальную кнопку, чтобы включить режим анти-ор. Габариты мигают в течение 30 секунд, затем раздается 30-секундный звуковой сигнал брелока, включается двигатель (цепь стартера). Символ начинает мигать на дисплее

   Чтобы отключить режим антилокации в первые 30 секунд, нажмите и удерживайте специальную кнопку до появления 3 сигналов или мелодичного сигнала брелока. Световые сигналы выключены.

   Чтобы отключить режим предотвращения столкновения через 30 секунд, установите курсор на символ и, выключив зажигание, последовательно нажмите 2 кнопки брелока с интервалом 3-5 секунд, а затем нажмите кнопку 1 брелока. Сигнализация останавливается, двигатель разблокируется. Сигнал на дисплее выключается.

   Режим иммобилайзера

   Если запрограммирован режим иммобилайзера, двигатель автоматически блокируется через 30 секунд после каждого выключения зажигания, независимо от того, включен режим защиты или нет. В режиме иммобилайзера светодиодный индикатор горит непрерывно.

   Чтобы выключить режим иммобилайзера, нажмите кнопку 1 пресс. Затем последуют взрывы 2 габаритов и 2 звуковых сигналов брелока. Светодиодный индикатор гаснет.

   Комментарий. Если запрограммирована функция турбодвигателя, режим иммобилайзера не включается.

   Блокировка двигателя

   Надежная блокировка двигателя остается на месте в течение всего периода защиты. Попытки угонщиков запустить двигатель, несмотря на сигнализацию, бесполезны. Даже если центральный сигнальный блок обнаружен, кабель двигателя остается заблокированным разъемами.

   Защита сигнализации перед выключением

   Все попытки угонщиков отключить режим защиты временным отключением питания не увенчались успехом. При отключении питания, например, при сбросе клеммы аккумулятора, сигнализация запоминает свое положение. После восстановления питания сигнализация возвращается в прежний режим (см. таблицу состояния ниже). Брелок издает мелодичный звуковой сигнал.

   Если к системе подключена сирена с автономным питанием, то при отключении батареи сирены, звуковая сигнализация включает звуковые сигналы.

   Состояние системы до выключения питания	Состояние системы при восстановлении питания
   Режим безопасности выключен	Режим безопасности выключен
   Включает режим безопасности	Включает режим безопасности
   Режим тревоги, причина срабатывания устранена	Включает режим безопасности
   Аварийный режим, причина срабатывания не устранена	Режим тревоги
   Активирован сервисный режим	Активирован сервисный режим

   Сервисные функции

   Дистанционное отключение датчика удара

   Сигнализация дистанционного отключения / датчик удара обеспечивает возможность включения датчика удара на неограниченное количество уровней во время цикла защиты.

   Если вам нужно отключить только начальный уровень датчика удара, установите курсор на символ Брелок 2 Нажмите один раз. На дисплее отображается дополнительный символ, звучат 2 сигнала сирены и мелодичный сигнал брелка. Первый уровень сенсора отделен. Если необходимо разделить оба уровня датчика удара, установите курсор на символ и нажмите кнопку брелока 2 второй раз. Символ отображается на задней панели клавиатуры, и генерируются 3 звуковых сигнала. Оба уровня датчика удара разделены. Если датчик удара необходимо включить снова, установите курсор на символ и нажмите связку клавиш 2 в третий раз. Символ исчезнет с дисплея брелка, и прозвучит 1-й звуковой сигнал. Оба уровня датчиков удара будут снова включены.

   Управление замком центрального замка с подсветкой

   При включенном зажигании последовательное нажатие кнопки 1 вызывает поочередное закрытие и открытие замков дверей.

   Символ отображается за клавиатурой:

   Когда замки закрыты;

   При открытии замков.

   Зажигание обозначается символом включения.

   Автоматическое управление центральным замком с ключа зажигания (программируемая функция).

   По вашему желанию может быть введена функция автоматического управления замками дверей при включении и выключении Ignis. При включении этой функции зажигание выключается, а замки дверей открываются автоматически.

   Вы можете запрограммировать 3 варианта управления замком при включенном зажигании:

   1. Замки не закрываются;
   2. Выключается через 10 секунд после включения зажигания;
   3. Они выключаются через 30 секунд после включения зажигания.

   Осторожно. Если любая из дверей открыта в момент включения зажигания или в течение 10 или 30 секунд после включения зажигания, замок двери не будет заблокирован.

   Режим поиска автомобиля

   Для поиска автомобиля в темноте на парковке одновременно нажмите кнопки 1 и 2. r

   Если ранее режим охраны включался или выключался с помощью звуковых подтверждающих сигналов, то далее последуют 6 сирен и 6 разрывных габаритов. Если бы режим безопасности был остановлен или тихо закрыт, последовал бы только 6 размер прорыва.

   В обоих случаях прозвучит мелодичный сигнал с брелока.

   Комментарий. Программируется шкала отображения температуры (Цельсий или Фаренгейт).

   Значение температуры, отображаемое магазином, может отличаться от фактического значения в зависимости от того, где установлен модуль акцептора в автомобиле (например, если значение температуры, отображаемое модулем, выше фактического значения на солнце).

   Вызов с автомобилем

   Чтобы передать сигнал вызова из автомобиля на брелок сигнализации, нажмите кнопку на корпусе модуля передатчика. После этого последуют 6 всплесков размеров (3 серии по 2 всплеска). Символ отображается за клавиатурой, и включаются 20-секундные тональные сигналы. Для прерывания сигналов и индикации нажмите клавишу 3 пресс.

   Режим турбодвигателя

   Для машин с турбокомпрессорами предусмотрен специальный режим турбонаддува, который позволяет после выключения зажигания ключом некоторое время ждать полной остановки двигателя. Благодаря этому алгоритму сохраняется рабочий ресурс подшипников турбины.

   Продолжительность турботаймера программируется на 1, 3 или 6 минут. Если во время работы режима турботаймера, когда светодиодный индикатор загорается, включается режим защиты при заблокированных дверных замках, система отключает вход зажигания и датчик удара во время работы турботаймера. Двигатель не заблокирован. Двигатель останавливается автоматически, а зона зажигания и датчик удара защищены только после выключения турборежима. Светодиодный индикатор начинает медленно мигать.


   Турбодвигатель активирует алгоритм в зависимости от запрограммированного режима помощи двигателю. Если запрограммирован режим Auto, то после выключения зажигания автоматически включается режим турбодвигателя. Если после выключения зажигания происходит значительное изменение оборотов холостого хода двигателя или двигатель глохнет, рекомендуется запрограммировать безопасный режим помощи двигателю. В этом случае для включения режима турботаймера необходимо удерживать кнопку 3 в нажатом состоянии до 1-го и мелодичного сигнала брелока во время работы двигателя. На дисплее отображается символ и время работы турботаймера, например, R1 для турботаймера на 01 минуту.

   Теперь вы можете выключить зажигание и вынуть ключ зажигания из замка. Двигатель продолжает работать в течение запрограммированного времени в течение 1, 3 или 6 минут.

   Контроль функциональности концевого выключателя

   Сигнализация дает возможность контролировать работу последнего выключателя, капота и багажника дверей при выключенном режиме безопасности. Открытие дверей, капота и багажника при включении зажигания должно сопровождаться загоранием светодиодного индикатора. Если они открыты, а светодиод не загорается, значит, соответствующий концевой выключатель неисправен.

   Состояние автомобиля и контроль температуры в салоне

   Установите курсор на символ и нажмите круглые кнопки 2. После этого последуют 3 всплеска размеров. На дисплее отображается клавиатура внутри автомобиля и состояние режима охраны сигнализации, звучит мелодичный сигнал.

   Комментарий ④ Температура, отображаемая на дисплее модуля, может отличаться от фактической температуры в салоне, так как это зависит от места установки в тележке автомобильного модуля (например, если модуль превышает указанное значение температуры на солнце реально

   Режим обслуживания Услуга парковки

   Временное отключение функций защиты от кражи и угона. автосигнализации Например, если вы отвозите автомобиль на заправочную станцию для проведения профилактических или ремонтных работ, рекомендуется активировать режим valet service

   Перед включением режима valet убедитесь, что ранее запрограммированные режимы турботаймера и иммобилайзера выключены В противном случае войдите в режим программирования функций и параметров сигнализации и переключите отображаемый режим в состояние

   Для включения служебного режима установите курсор на символ и нажмите 2 круглые клавиши для подтверждения, последуют 4 сирены, 4 габаритных всплеска и прозвучит мелодичный сигнал фасоли На дисплее клавиатуры в режиме valet появляется только функция дистанционного управления запиранием и отпиранием замка двери, а управление дополнительными каналами №1 (отпирание багажника) продолжает работать

   Для отключения официального режима установите курсор на символ 2 Для подтверждения снова нажмите на точку клавиши, 3 сигнала сирены, 3 габарита всплесков и самые сладкие сигналы фасоли Символ гаснет При необходимости перепрограммируйте отдельные режимы турбокомпрессора и иммобилайзера

   Управление дополнительным каналом № 1 (дистанционное отпирание багажника)

   1 (желто-черный провод) может быть активирован и использоваться для дистанционного отпирания багажника независимо от состояния системы, если канал активирован при включенном режиме охраны, зона багажника и датчики удара временно отключаются

   Есть два варианта, включая дополнительный канал номер 1:

   Вариант 1- Нажмите и удерживайте 3 круглые кнопки в течение 2 секунд.

   Вариант 2- Установите курсор на символ с помощью 3 нижних клавиш и нажмите 2-ю клавишу.

   Для подтверждения ⑦ следуют трехмерные выступы и 3 звуковых сигнала.

   Когда режим защиты выключен, на дисплее клавиатуры отображается мигающее изображение открытого багажника

   При активации режима защиты на дисплее Bobberry на дисплее связки ключей появляются мигающие изображения открытого багажника и отдельного датчика удара

   На выходе канала в течение 1 секунды появляется отрицательный импульс — багажник открывается Если багажник не открывается при активации канала, сигнал датчика удара, отделенного открытым багажником, и индикация не сопровождаются

   Если в момент закрытия багажного отделения оно находится в режиме безопасности, зона багажного отделения и датчик удара охраняются для подтверждения через 5 секунд, 1 сигнал сирены и 1 звуковой сигнал кнопки ⑦ звук Мигающие символы открытого багажного отделения и датчика удара исчезают.

   Управление дополнительными каналами № 2 (программируемая функция)

   2 (желто-красный кабель) может быть активирован на 0,8, 10, 30 секунд независимо от состояния режима безопасности или перед закрытием воротком тройника ключа Продолжительность выходного сигнала программируется при установке системы (функция 4) Канал может использоваться для дистанционного управления дополнительным оборудованием автомобиля

   Чтобы включить канал, установите курсор на символ и нажмите круглую клавишу 2. Для подтверждения следует 1 сигнал сирены, 1 габаритная вспышка и 1 звуковой сигнал фасоли. Символ отображается на обратной стороне ключа,

   Символ исчезает, когда магистраль закрыта.

   Управление дополнительным каналом номер 3

   Дополнительный канал номер 3 (желто-синий кабель) может быть активирован независимо от состояния режима охраны. В режиме охраны канал может быть запрограммирован на два варианта включения:

   Вариант 1- Активация канала без отключения режима безопасности. Продолжительность канала для этой опции программируется: 0,8, 10, 30 секунд или до закрытия брелоком.

   Вариант 2- Активация канала при выключении режима охраны и отпирании всех дверных замков. Продолжительность канала фиксирована для этой опции — 0,8 секунды.

   Чтобы активировать канал, установите курсор на символ и нажмите 2 кнопки брелока.

   При активации канала по варианту 1 для подтверждения следуют 3 сигнала сирены, 3 амплитуды разрыва и 3 звуковых сигнала брелока. При работе канала по варианту 2 за сигналом следуют только 2 сирены и 2 всплеска габаритов.

   Пример использования дополнительного канала № 3 для реализации двухступенчатой функции, которая отпирает дверные замки при выключенном режиме охраны

   3, необходимо установить двухступенчатый замок отпирания двери при выключенном режиме безопасности:

   1. Подключите активаторы двери водителя и подключите остальные активаторы дверей в соответствии со следующей схемой.
   2. Войдите в режим программирования функций и параметров системы и запрограммируйте функцию 2 в соответствии с опцией 10 (алгоритм работы дополнительного канала № 3).

   Чтобы отключить режим безопасности только при разблокированной двери водителя, нажмите кнопку 1 пресс. При отключении режима охраны на дисплее клавиатуры отображается символ , а затем звуковые и световые подсказки для подтверждения.

   Чтобы разблокировать остальные двери, установите курсор на символ и нажмите кнопку 2. За этим следуют 2 сирены и 2 мерные вспышки.

   Управление дополнительным каналом №4 (автоматическое поднятие стекол или включение «вежливого» освещения салона).

   Дополнительный канал номер 4 (синий кабель) может быть запрограммирован для двух вариантов:

   Вариант 1 — Канал автоматически активируется при включенном режиме безопасности, выключенном режиме безопасности и одновременном появлении сигналов тревоги. Продолжительность канала при установке системы составляет 20 или 30 секунд. Этот алгоритм можно использовать, например, для включения «вежливого» тока в салоне.

   Вариант 2 — Канал активируется автоматически только при включении режима охраны. Продолжительность канала при установке системы составляет 20 или 30 секунд. Во время активации канала система не реагирует на датчик удара, чтобы избежать неправильных действий. Этот алгоритм можно использовать для автоматического поднятия очков при активации режима безопасности.

   Светодиодный сигнал состояния тревоги

   В разных режимах сигнализации светодиодный индикатор мигает по-разному. Если у вас нет брелока с жидкокристаллическим дисплеем, отображающим состояние сигнализации и автомобиля, текущий режим сигнализации можно определить по типам мигания светодиодного индикатора. Типы мигания светодиодного индикатора в зависимости от режима сигнализации приведены в таблице.

   Режим сигнализации	Тип мигающего светодиодного дисплея
   Запуск двигателя на расстоянии	На бетоне
   Активирован режим турботаймера	На бетоне
   Активирован режим иммобилайзера	На бетоне
   Режим безопасности выключен	Не горит
   Включает режим безопасности	Постепенно освещая
   Двери, капот или багажник открыты (зажигание включено)	Быстро мигает
   Активация режима ежедневного запуска двигателя или запуска по тревоге	2 серии вспышек
   Активирован режим температурного пуска	3 серии вспышек
   Ежедневный автоматический запуск или запуск по сигналу тревоги и температуре	4 серии вспышек
   Активирован сервисный режим парковки	5 серий вспышек

   Запуск двигателя

   Для реализации функции дистанционного и автоматического запуска двигателя на этапе установки сигнализации необходимо запрограммировать следующее:

   Тип трансмиссии (коробки передач) автомобиля — автоматическая или механическая. В случае механической коробки передач необходимо разрезать петлю провода в центральном блоке; в случае автоматической коробки передач петлю необходимо сохранить.

   Тип двигателя автомобиля бензиновый или дизельный (программируемая функция № 8). При выборе типа двигателя программируется наличие или отсутствие задержки запуска после включения зажигания при первой попытке запуска. Для дизельных двигателей эта задержка необходима для прогрева свечей зажигания перед запуском стартера. Задержка может быть запрограммирована на 4, 6 или 10 секунд (программируемая функция № 8).

   Дистанционный запуск двигателя не может быть выполнен в следующих случаях:

   1. Пламя горит;
   2. Капот открыт;
   3. Стояночный тормоз выключен;
   4. Для запуска двигателя на автомобилях с механической коробкой передач подготовительные работы не проводятся.

   Подготовка к запуску двигателя на автомобилях с механической коробкой передач (КПП)

   Для подготовки к запуску двигателя на автомобилях с механической коробкой передач необходимо активировать «программную нейтраль», чтобы защитить автомобиль от запуска двигателя с включенной передачей.

   Включение «программной нейтрали» зависит от запрограммированного режима помощи двигателю. Если режим автомобиля запрограммирован, он переключается следующим образом:

   1. Остановите автомобиль, не выключая зажигания.
   2. Установите рычаг переключения передач в нейтральное положение и включите стояночный тормоз.
   3. Выключите зажигание и выньте ключ из замка зажигания. Двигатель работает.
   4. Выйдите из автомобиля в течение 30 секунд, закройте все двери и включите режим безопасности, нажав кнопку 1 на брелоке. Двигатель выключается сразу или продолжает работать до выключения режима турботаймера.

   Если режим постановки на охрану не включен, двигатель продолжает работать в течение 30 секунд или до выключения режима турботаймера.

   После успешного завершения вышеописанной процедуры автомобиль готов к запуску двигателя.

   Осторожно. Если после выключения зажигания в соответствии с пунктом 3 обороты холостого хода двигателя значительно изменяются или двигатель глохнет, рекомендуется запрограммировать безопасный режим помощи двигателю. Для активации режима «программной нейтрали» в этом случае необходимо выполнить действия согласно разделу 3 следующим образом:

   При работающем двигателе нажмите и удерживайте кнопку клавиатуры 1 до появления 3 наростов габаритов и сигналов мелодии жука. На дисплее отображается символ и время работы двигателя. Если турботаймер не запрограммирован, отображается символ r00. Если турботаймер запрограммирован, на дисплее отображается символ с соответствующим временем турботаймера R01, r03 или r06. Теперь можно выключить зажигание и вынуть ключ зажигания из замка. Двигатель будет продолжать работать.

   Продолжить запуск двигателя

   Существует два варианта запуска пульта дистанционного управления, независимо от состояния режима охраны.

   Вариант 1 — Установите курсор на символ и нажмите 2 круглые кнопки;

   Вариант 2 — нажмите клавишу 3 пресс-подборщика и удерживайте ее в течение 1 секунды.

   Первая попытка запуска двигателя осуществляется с помощью 3 сигналов сирены, габаритов из 3 всплесков и мелодичного сигнала клавишного пучка. Если двигатель успешно запустится, появятся 3 дополнительных нароста размеров и прозвучит мелодичный сигнал фасоли. Светодиодный дисплей будет постоянно подстраиваться.

   На дисплее будет отображаться процесс запуска двигателя следующим образом:

   1. При попытке запуска клавиатуры на дисплее отображается состояние автомобиля и загорается метка.
   2. При запуске двигателя на дисплее клавиатуры отображается символ и запрограммированный прогрев двигателя без 10, 15, 20 минут или ограничения по времени. В последнем случае время нагрева обозначается символом R99.
   3. За 1 минуту до окончания прогрева двигателя на дисплее появляется надпись R01 и раздается звуковой сигнал, измерения мигают 4 раза.
   4. По истечении времени прогрева и остановки двигателя за клавиатурой появляется надпись R00, после чего символ исчезает.

   За один цикл запуска двигателя система может сделать 4 попытки запуска. Если двигатель не запускается после 4 попыток, на дисплее появляется надпись, а брелок издает 4 звуковых сигнала, свидетельствующих об окончании первых попыток. После этого последуют 4 сирены и 4 габаритные вспышки.

   Если запущенный двигатель заглохнет до окончания времени прогрева, запустится новый двигатель.

   Комментарий. Максимальное время первой попытки прокрутки стартера может быть запрограммировано на 0,8; 1,2; 1,8; 3,0 секунды при установке сигнализации. Время для каждой последующей попытки прокрутки стартера автоматически увеличивается до 0,2 секунды.

   Если двигатель запущен до истечения максимального времени прокрутки стартера, при условии, что двигатель работает по сигналам реверса и генератора, стартер остановится раньше запланированного времени. Для напряжения при контроле работы двигателя время прокрутки стартера определяется запрограммированным значением.

   Ежедневный автоматический запуск двигателя

   В системе предусмотрена возможность запуска двигателя и прогрева двигателя в одно и то же время (например, каждое утро).

   Чтобы включить функцию ежедневного автоматического запуска и прогрева двигателя, установите курсор на символ и нажмите 2 круглые кнопки.

   Затем следует 1 сигнал сирены и 1 габаритная вспышка. Кольцо для ключей подает мелодичный звуковой сигнал. На дисплее клавиатуры отображается символ, указывающий на включенный режим работы лампы дневного автомата. Светодиодный дисплей мигает сериями по 2 вспышки.

   Одновременно с первым включением функции происходит автоматический запуск двигателя и его нагрев в течение запрограммированного времени. Все последующие автоматические запуски двигателя осуществляются каждые 24 часа.

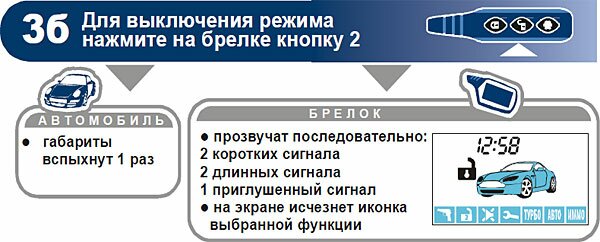

   Чтобы отключить функцию ежедневного автозапуска, снова установите курсор на символ и нажмите кнопку 2 на пульте дистанционного управления. Брелок издает мелодичный звуковой сигнал, и символ исчезает.

   Внимание. Если двигатель не заводится по какой-либо причине, все дальнейшие программирования суточного двигателя будут отменены.

   Автоматический запуск двигателя по температуре

   Сигнализация может автоматически запускать и прогревать двигатель при снижении температуры окружающей среды. Температура контролируется датчиком температуры, установленным на корпусе двигателя. Таким образом, автоматический запуск двигателя происходит при снижении температуры двигателя д о-5 °С, -10 °С, -15 °С ил и-20 °С. Функции запуска, значения температуры и время прогрева двигателя программируются. Максимальное количество автозапусков двигателя по температуре в день — 12. Интервал между повторными автозапусками — 1 час. Время до следующего запуска отсчитывается с момента запуска двигателя и не зависит от времени прогрева.

   Чтобы активировать функцию автоматического запуска двигателя в зависимости от температуры, установите курсор на символ и нажмите кнопку 2 на пульте дистанционного управления. Затем следует 1 сигнал сирены, 1 габаритная вспышка и мелодичный сигнал брелока. На дисплее брелока отображается символ, указывающий на режим автозапуска, активированный температурой, и значение температуры, при котором происходит запуск двигателя. Например, светодиодный индикатор мигает серией из 3 вспышек. Чтобы отключить функцию автозапуска по температуре, установите курсор на символ и нажмите кнопку 2 на пульте дистанционного управления. Последуют 2 сирены и взрывы двух измерений. Брелок подаст мелодичный сигнал, и символ исчезнет.

   Внимание. Если двигатель не запускается по какой-либо причине, любой дальнейший запрограммированный автоматический запуск по температуре будет отменен.

   Автоматический запуск двигателя по сигналу тревоги

   Сигнализация имеет возможность автоматического запуска и прогрева двигателя в любое время, установленное на брелке сигнализации.

   Чтобы активировать функцию автоматического запуска по тревоге, проверьте правильность установки текущего времени на брелке и установите желаемое время запуска двигателя, запрограммировав брелок сигнализации на необходимое время и включив сигнализацию. Активированный режим сигнализации обозначается символом на дисплее брелока. Время запуска двигателя рассчитывается как разница между временем сигнала тревоги и текущим значением времени. При программировании сигнализации следует учитывать, что при автозапуске учитывается время только десять минут.

   Пример. Текущее время на кольце для ключей — 7:18. Установленное время будильника — 7: 20 часов. Будильник включается ровно через 10 минут.

   После проверки текущего времени и установки будильника установите курсор на символ и нажмите клавишу 2 на кольце. Затем следует 1 сигнал сирены и 1 габаритная вспышка. Брелок издает мелодичный звуковой сигнал. Символ появляется на дисплее пульта дистанционного управления и вместе с символом указывает на режим автозапуска, активированный будильником. Светодиодный дисплей мигает сериями по 2 вспышки.

   Одновременно с первой активацией функции двигатель запускается и автоматически прогревается в течение запрограммированного времени. Если вам не нужно прогревать двигатель, вы можете остановить двигатель, длительно нажав кнопку 1 на пульте дистанционного управления. Следующий запуск двигателя произойдет в то время, которое указано на будильнике. Наличие брелока в зоне действия сигнализации в момент запуска автомобиля сигнализацией не требуется.

   Комментарий. Время запуска двигателя и время срабатывания сигнализации по тревоге могут полностью не совпадать, поскольку такой автозапуск является лишь десятиминутным множителем.

   Чтобы отключить функцию автозапуска сигнализации, снова установите курсор на символ и нажмите кнопку 2 на брелоке. Брелок издает мелодичный звуковой сигнал, и символ исчезает.

   Комментарий. Если включено питание + 12 В, сигнализация не запоминает установку режима запуска двигателя будильником.

   Расширение времени работы двигателя с дистанционным управлением

   Чтобы быстро увеличить время работы двигателя до 10, 15 или 20 минут, установите курсор на символ и нажмите кнопку 2 на пульте дистанционного управления необходимое количество раз. Каждое новое нажатие, сопровождаемое 1 сигналом сирены, 1 габаритной вспышкой и мелодичным сигналом брелока, увеличивает время прогрева двигателя на 5 минут. Максимальное время работы двигателя может быть установлено на 20 минут. В то же время на дисплее брелока отображается общее время, оставшееся до остановки двигателя. Если сигнализация запрограммирована на прогрев двигателя без ограничения времени, активация функции продления времени может быть использована для ограничения работы двигателя при необходимости. В этом случае продление времени работы автоматически ограничивает время работы двигателя. Двигатель работает в течение 20 минут, а затем останавливается.

   Подготовка автомобиля к движению (снятие с охраны без выключения двигателя)

   Чтобы снять с охраны без остановки двигателя, кратковременно нажмите кнопку 1 на пульте дистанционного управления. На дисплее брелока отображается состояние автомобиля с выключенным режимом постановки на охрану и блестящий символ.

   В течение 30 секунд откройте дверь, вставьте ключ в замок зажигания и включите зажигание. Демонтируйте стояночный тормоз. После этого последует 1 вспышка с размерами. Автомобиль готов к вождению.

   Остановка двигателя с дистанционным управлением

   Но). Не разоружаясь

   Чтобы остановить двигатель без снятия с охраны, нажмите и удерживайте кнопку 1 брелока до появления 4 сигналов сирены, 4 мерных вспышек или мелодичного сигнала брелока. На дисплее брелока отображается состояние автомобиля в режиме охраны, отображается символ _.

   On). С снятием с охраны

   Чтобы остановить работу двигателя при снятии с охраны, дважды нажмите кнопку 1 брелока. Первое нажатие должно быть длительным до появления 4 сигналов сирены и 4 габаритных вспышек. Второй пресс должен быть меньше. В ответ прозвучат 2 сигнала сирены, 2 габаритные вспышки и мелодичный сигнал брелока. На дисплее брелока отображается состояние автомобиля, когда режим охраны выключен, символ гаснет.

   Запись кода брелока

   В памяти сигнализации можно сохранить в общей сложности 4 брелока. При отключении режима охраны в следующем порядке коды брелка записываются:

   1. Включите зажигание.
   2. Нажмите и удерживайте кнопку Valet Service до появления 4 сигналов сирены.
   3. Одновременно нажмите кнопки брелока 1 и 2, чтобы записать мастер-ключ с дисплея. Чтобы записать дополнительный брелок без дисплея, одновременно нажмите кнопки 3 и 4 брелока. Успешная запись первого брелока в память системы подтверждается 1 сигналом сирены.
   4. Повторите шаг 3 для всех записываемых брелоков. Интервал между записью каждого брелока не должен превышать 5 секунд, иначе сигнализация автоматически выйдет из режима записи брелоков. Успешная запись каждого брелока подтверждается соответствующим количеством сигналов сирены.
   5. Выключите зажигание. Когда выход из режима записи будет подтвержден, последуют 5 всплесков габаритов.

   Внимание. При записи новых брелоков старые необходимо переписать, иначе они будут удалены из памяти системы.

   Функции программирования и параметры функций

   Некоторые функции и параметры сигнализации можно изменить с помощью сервисной кнопки и брелока без доступа к центральному блоку. Список задач приведен в следующей таблице.

   Процедура программирования выглядит следующим образом:

   1. Включите зажигание и нажмите сервисную кнопку 6 раз.
   2. Выключите зажигание. За этим последуют 6 вспышек светодиодов и 6 сирен, издающих сигнал, указывающий на вход в режим программирования.
   3. Нажмите кнопку обслуживания необходимое количество раз, равное количеству выбранных функций. Каждое нажатие сервисной кнопки сопровождается загоранием светодиодных индикаторов и короткими звуковыми сигналами, указывающими на номер выбранной в данный момент функции. Каждое пятое нажатие — длинный звуковой сигнал.
   4. В течение 10 секунд, в зависимости от желаемого положения выбранной функции, кратковременно (0,5 секунды) или длительно (3 секунды) нажмите 1 или 2 брелока. Подтверждение выдается после 1, 2, 3 или 4 коротких звуковых сигналов сирены и брелока, в зависимости от значения функции SET.
   5. Для перехода к следующей функции нажмите сервисную кнопку, а затем установите нужную функцию нажатием кнопки клавиатуры. Повторите эту процедуру для всех действий, требующих изменения.
   6. Чтобы выйти из режима программирования, включите зажигание или дождитесь автоматического выхода системы. В подтверждение следуют всплески 5 измерений.

   Комментарий. При программировании сигнализации с дополнительным брелоком кнопки 1 и 2 основного брелока выполняют функцию, которую кнопки 3 и 4 выполняют дополнительного брелока.

   Сброс к заводским настройкам

   Можно сбросить значения всех программируемых функций на заводские настройки. Для этого выполните следующую процедуру:

   1. Включите зажигание и нажмите сервисную кнопку 10 раз.
   2. Выключите зажигание. Прозвучит 10 сигналов сирены, указывающих на вход в режим разрядки.
   3. Нажмите сервисную кнопку 1 раз. 1 следует за сигналом сирены.
   4. 1 нажмите нижнюю кнопку. 1 короткий звуковой сигнал подтверждает сброс заводских установок.
   5. Чтобы выйти из режима сброса, выключите зажигание или дождитесь автоматического выхода системы. В качестве подтверждения следуют 5 вспышек габаритов и сладкий сигнал брелока.

   Серый цвет в таблице указывает на заводское значение функций и параметров системы по умолчанию.

   Режим программирования с помощью ключа valet service

   Некоторые режимы сигнализации можно включить или выключить без использования пульта дистанционного управления с помощью кнопки valet service.

   Список режимов приведен в таблице.

   Верхнее нажатие сервисной кнопки для выбора режима	Режим тревоги	1 сигнал подтверждения	2 сигнал подтверждения
   3	Режим обслуживания Услуга парковки	Запись	Повернуть и уйти
   4	Ежедневный режим автоматического запуска	Запись	Повернуть и уйти
   5	Автоматический режим запуска в зависимости от температуры	Запись	Повернуть и уйти

   Серый цвет в таблице указывает на заводской режим системы.

   Процедура программирования режима тревоги выглядит следующим образом:

   1. Выключите зажигание.
   2. Для нажатия кнопки valet service требуется количество раз, соответствующее программируемому режиму. Каждое нажатие сервисной кнопки сопровождается загоранием светодиодного индикатора.
   3. Включите зажигание После этого последуют короткие сирены. * Согласно следующей таблице, по количеству сигналов сирены можно судить о выборе программируемого режима.
   4. Чтобы включить или выключить программируемый режим, нажмите кнопку valet service один или два раза еще раз, чтобы подтвердить включение режима. 1 Сигнал сирены для подтверждения режима — 2 следует за сигналом сирены.
   5. Выключите зажигание, последует вспышка 5 габаритов, подтверждающая выход из режима программирования

   Комментарий Если вы ежедневно включаете режим автоматического дросселирования, двигатель запускается сразу после выключения зажигания Вы можете остановить двигатель с помощью контроллера

   Если питание изменено на +12⁰, сигнализация не пропустит установку ежедневного запуска двигателя

   Рекомендации по размещению и установке компонентов

   ④ Система может быть установлена на автомобили с отрицательной клеммой на 12 ④ аккумуляторе и корпусе.

   Установите центральный блок в скрытом месте в салоне, желательно под приборной панелью — в этом случае длина соединительных кабелей будет минимальной Для предотвращения попадания влаги внутрь блока рекомендуется устанавливать его таким образом, чтобы исключить движение капель воды по проводам в корпусе Закрепите блок на ровной поверхности с помощью саморезов или двусторонней клейкой ленты, чтобы исключить его перемещение при вибрации

   Прикрепите акцептор с антенной к ветровому стеклу автомобиля таким образом, чтобы от антенны до металлических частей кузова было не менее 5 см В этом случае указан максимальный предел брелка Следует также отметить, что указатель температуры салона находится в этом модуле. Поэтому необходимо держать модуль как можно дальше от источников тепла и избегать солнечного света В противном случае значения температуры могут отличаться от фактической температуры в салоне.

   ④ один из 6 имеющихся на двигателе винтов обеспечивает хороший контакт с корпусом двигателя Положение датчика определяет правильность определения температуры двигателя

   Держите сирены под капотом как можно дальше от источников тепла и влаги Выровняйте суда сирен, чтобы избежать постоянного скопления воды Убедитесь, что сирены и кабели не выходят из-под автомобиля

   Опробуйте датчик удара внутри автомобиля, чтобы получить доступ к его настройкам

   Установите светодиодный индикатор на видном месте на приборной панели

   Установите кнопку обслуживания парковщика и режим предотвращения столкновений в скрытые, но доступные для пользователя места

   При установке кнопочных выключателей под капотом и в багажнике проверьте правильность их работы При закрытом капоте или багажнике расстояние между контактами в выключателе должно быть не менее 3 мм Неправильная установка кнопочных выключателей часто является причиной ложных тревог

   Рекомендации по прокладке и подключению проводов

   Прокладывайте провода как можно дальше от источников электрических помех, таких как провода зажигания, высоковольтные провода и т.д.; Следите за тем, чтобы провода не соприкасались с деталями конструкции автомобиля — педалями, рулевыми рейками и т.д.

   Монтаж соединений электропроводки сигнализации должен производиться при отключенном аккумуляторе автомобиля

   Внимание! Если автомобиль оборудован подушкой безопасности или кодированным приемником, при выключении устройства ознакомьтесь с инструкцией по эксплуатации автомобиля или приемника.

   Все неподвижные соединения должны быть припаяны и хорошо изолированы.

   Не подключайте центральный блок и другие сигнальные компоненты к кабельным разъемам до завершения установки. Установите сигнализацию в соответствии с электрической схемой.

   Подключение трансивера

   Приемопередающий модуль с антенной подключается к пятиконтактному разъему, расположенному в центральном блоке под откидной крышкой, с помощью кабеля, входящего в комплект сигнализации.

   Подключение двухступенчатого датчика удара

   Датчик удара подключается к центральному блоку с помощью четырехпроводного кабеля, входящего в комплект сигнализации. Питание (потенциал корпуса) подается на датчик только в режиме охраны. Чувствительность датчика по уровням регулируется потенциометром на корпусе датчика.

   Подключение светодиодных индикаторов

   Подключите разъем светодиода к двухконтактному разъему, расположенному в центральном блоке под откидной крышкой.

   Подключение датчика температуры двигателя

   Датчик температуры двигателя подключается к центральному блоку 2-жильным кабелем. Подключите один из проводов кабеля к оранжево-серому проводу 18-контактного разъема центрального блока (вход кнопочного переключателя капота), а второй провод подключите к корпусу. Полярность подключения не имеет значения. Для правильной записи температуры не должно быть подсветки, подключенной к + 12 В на входе кнопки капота.

   Подключение 6-контактного разъема питания центрального блока

   Красный кабель (№ 4) — + 12 В питания, подключите к положительному полюсу аккумулятора.

   Синий кабель (№ 2) — выход управления активацией ACC, подключается к клемме ACC замка зажигания.

   Желтый кабель (# 5) — выход помощника зажигания #1, подключите к клемме 15 замка зажигания.

   Зеленый кабель (# 6) — выход помощи при зажигании # 2. Алгоритм выхода программируется (функция 7). См. раздел «Временные диаграммы работы системы при дистанционном запуске двигателя».

   Черно-белый кабель (№ 3) — выход управления стартером, подключается к клемме 50/1 замка зажигания.

   Черно-желтый кабель (№ 1) — выход управления блокировкой стартера. После подключения выключателя зажигания к стороне стартера сначала перережьте обычный кабель от выключателя зажигания к стартеру.

   Подключение 18-контактного разъема центрального блока

   Красный кабель (№ 1) — + 12 В питания, подключите к положительной клемме аккумулятора.

   Черный кабель (№ 9) — отрицательное питание, подключите к корпусу, обеспечьте хороший контакт.

   Зелено-черный кабель (№ 10) — подключается к габаритному огню или указателю поворота. Максимальный ток нагрузки на выходе составляет 7,5 А.

   Зелено-желтый кабель (№ 11) — подключается к габаритному огню или указателю поворота. Максимальный ток нагрузки на выходе составляет 7,5 А.

   Серый кабель (# 13) — положительный выход для подключения к сирене. Максимальный ток нагрузки на выходе составляет 2A.

   Сине-черный кабель (№ 17) — подключается к кнопкам дверей, расположенным ближе к кузову при открывании дверей.

   Сине-красный кабель (№ 7) — Подключите к кнопочным выключателям дверей, которые при открывании дверей находятся вблизи + 12 В.

   Оранжево-серый кабель (№ 18) — подключите его к кнопкам капота, которые находятся рядом с кузовом при открытии капота. Для правильной регистрации температуры не должно быть подсветки, подключенной к + 12 В на входе кнопки капота.

   Оранжево-белый кабель (№ 8) — подключите его к кнопкам багажника, которые находятся близко к телу при открывании багажника.

   Желто-черный кабель (№ 15) — отрицательный выход дополнительного канала № 1. Длительность управляющего сигнала — 1 секунда. Максимальный ток нагрузки составляет 300 мА. Канал может использоваться для управления соленоидом открывания багажника. Для подключения требуется дополнительное реле. Пример схемы подключения показан на рисунке.

   Желто-красный кабель (№ 5) — отрицательный выход дополнительного канала № 2. Максимальный ток нагрузки — 300 мА. Длительность импульса выходного сигнала программируется на 0,8, 10, 30 секунд или до тех пор, пока канал не будет закрыт брелоком («защелка»). Канал может быть использован для управления дополнительным оборудованием автомобиля. Для подключения требуется дополнительное реле.

   Желто-синий кабель (№ 14) — отрицательный выход дополнительного канала № 3. Максимальный ток нагрузки составляет 300 мА. Длительность импульса выходного сигнала программируется на 0,8, 10, 30 секунд или до тех пор, пока канал не будет закрыт брелоком («защелка»). Канал может быть запрограммирован для реализации функции двухступенчатой разблокировки замка двери или для управления другими устройствами в автомобиле. Для подключения требуется дополнительное реле.

   Синий кабель (# 2) — отрицательный выход дополнительного канала # 4. Максимальный ток нагрузки составляет 300 мА. Канал может быть запрограммирован для подключения к модулям управления внутренним освещением или регулятором стеклоподъемников. Для подключения требуется дополнительное реле.

   Черный / желтый кабель (# 4) — отрицательный выход состояния тревоги. Максимальный ток нагрузки составляет 300 мА. Выход активируется, когда включен режим защиты, активирован турботаймер, активирована функция защиты от кражи и активирован иммобилайзер. Выход не выключается при дистанционном и автоматическом запуске в режиме охраны. Рекомендуется использовать для блокировки цепей стартера. При подключении требуется дополнительное реле.

   Черный / белый кабель (# 12) — отрицательный выход состояния тревоги. Максимальный ток нагрузки составляет 300 мА. Его можно использовать для блокировки двигателей с нормально разомкнутым (NO) или нормально замкнутым (NC) алгоритмом работы. Для подключения требуется дополнительное реле.

   Черно-красный кабель (# 3) — отрицательный выход состояния тревоги. Максимальный ток нагрузки составляет 300 мА. Выход активируется, когда работает турботаймер и запускается двигатель. В режиме запуска он может использоваться для восстановления заблокированных цепей двигателя.

   16) — отрицательный вход для контроля состояния стояночного тормоза или педали ножного тормоза. Отсутствие отрицательного потенциала на этом кабеле в режиме охраны вызовет тревогу, а в режиме дистанционного или автоматического запуска двигатель выключится. Пример схемы подключения показан на рис.

   Серо-черный кабель (№ 6) — вход управления двигателем. Входной импеданс не менее 100 кОм. Входная чувствительность-1,0 В.

   Выбор метода контроля работы двигателя (подключение серо-черного кабеля сигнализации).

   Контроль работы двигателя по тахометру.

   Серо-черный кабель подключен к тахометру. Диагностика запуска двигателя осуществляется путем изменения частоты сигнала тахометра. О правильности подключения черного/серого кабеля к тахометру можно судить по продолжительности работы стартера после выключения стартера во время запуска двигателя и после получения подтверждения запуска на брелок сигнализации.

   Если черный/серый кабель подключен правильно, то двигатель стартера должен быть выключен одновременно с запуском двигателя, независимо от запрограммированной продолжительности включения стартера.

   Управление двигателем генератора.

   Серый / черный кабель подключен к выходу генератора, который подключен к лампе на приборной панели. Успешный запуск двигателя контролируется по наличию положительного напряжения +12 В на выходе генератора при работающем двигателе. Если черный/серый кабель подключен правильно, то двигатель стартера должен быть выключен одновременно с запуском двигателя, независимо от запрограммированной продолжительности включения стартера.

   Осторожно. При подключении серого/черного кабеля к выходу генератора используйте демпфирующий резистор 510 кОм. 680 Кобхэм

   Управление работой двигателя по напряжению бортовой сети.

   Если тахометр или цепь генератора трудно увидеть, можно использовать режим управления запуском двигателя по напряжению бортовой сети. В этом случае серо-черный кабель не подключен и должен быть изолирован. Подтверждение запуска выполняется автоматически после запуска двигателя. Недостатком этого метода управления является фиксированное время работы стартера. Для правильной работы пускателя без скручивания необходимо выбрать период, требуемый функцией программирования номер 3 — 800, 1200, 1800 или 3000 Ms.

   Подключение встроенной цепи блокировки двигателя

   Разорвите цепь между выключателем зажигания и двигателем стартера. Подключите черно-белый провод 6-контактного разъема со стороны замка зажигания и черно-желтый провод 6-контактного разъема со стороны стартера к разомкнутой цепи. Максимальный ток встроенного реле блокировки составляет 40a.

   Подключение внешней цепи блокировки двигателя с помощью обычного реле

   Прервите одну из обычных цепей запуска двигателя и подключите к прерыванию цепи дополнительное реле. Тип контакта реле блокировки NO (нормально разомкнутый) или NC (нормально замкнутый) программируется (функция 15). Первоначально контакты реле типа NC программируются на заводе. Пример схемы соединений для одной из схем показан на рис.

   Подключение внешней цепи блокировки двигателя с помощью универсального беспроводного комплекта блокировки StarLine

   Такой способ блокировки двигателя значительно повышает противоугонные свойства сигнализации. Используйте черно-белый кабель сигнализации, ранее запрограммированный на нормально разомкнутые (No) контакты, для управления модулем, входящим в универсальный комплект беспроводной блокировки StarLine. Возможные схемы блокировки двигателя приведены в инструкции по установке универсального беспроводного комплекта блокировки StarLine.

   Подключение к электромагниту вентиляции чемодана

   Сигнализация имеет выход для дистанционного отпирания багажника (желто-черный кабель). Максимальная выходная нагрузка составляет 300 мА, при подключении необходимо использовать дополнительное реле. Пример схемы подключения показан на рисунке.

   Ссылка на внутреннее освещение

   Дополнительный канал 2 сигнализации может быть использован для подключения прожекторов к соседнему светильнику и реализации светового рельса (желто-красный кабель). Максимальная выходная нагрузка составляет 300 мА, при подключении необходимо использовать дополнительные реле. Пример схемы подключения показан на рисунке.

   Подключение оранжево-фиолетового кабеля на автомобилях с ручной и автоматической КПП.

   На автомобилях с механической коробкой передач подключите этот провод к кнопочному выключателю стояночного тормоза, который замкнут при включенном тормозе.

   В автомобилях с автоматической КПП подключите этот провод к кнопке педали тормоза, которая выключается при нажатии на педаль тормоза при напряжении + 12 В.

   Сигнализация имеет выход, который можно использовать для подключения к освещению салона и реализации функции «вежливое освещение салона» (синий кабель). Максимальная нагрузка на вытяжку составляет 300 ма, при подключении требуется использование дополнительных реле. Пример схемы подключения показан на рисунке.

   Подключение к свету возле фар

   Подключение к системе центрального замка

   Сигнализация Starline Twage имеет встроенное реле управления центральным замком. Контакты реле показаны на 6-контактном разъеме. Мощность нагрузки встроенного реле составляет 15a. Длительность управляющих импульсов программируется (функция 9).

   Похожие статьи

   • Как настроить модем в режим роутера

     Как настроить модем в режим роутера ADSL MODEM может быть настроен как маршрутизатор (роутер) или…

   • Как настроить спящий режим в windows 7

     Как настроить спящий режим в windows 7 Поэтому компьютер "странен" тем, что его ежедневные многоразовые…

   • Как настроить время на сигнализации Starline

     Как настроить время на сигнализации Starline? Современные автосигнализации Starline оснащены двусторонним подключением и запуском интеллектуального…

   • Как настроить время на сигнализации Starline

     Как настроить время на сигнализации Starline? Современные автомобили сигнализации Starlines оснащены двусторонними связями и запуском…
