Как настроить модем ‘D-Link 2500U’? Виды подключения

В данной публикации рассматривается вопрос о том, как настроить модем «D-Link» — один из модемов линейки корпорации D-Link. Все они достаточно просты и удобны в эксплуатации. В данном случае, в качестве примера, мы научимся настраивать модем «D-Link 2500U». Возможно, именно ему пользователи ADSL-интернета отдают наибольшее предпочтение.

С помощью предложенной инструкции вы можете настроить практически любой модем через эту линию. Это может быть «2600U», «2650u», потому что все они одинаковые или, по крайней мере, имеют сходство во всех своих настройках. Мы рассмотрим подключение и настройку этого устройства по пунктам:

Пункт первый – Подключаем устройство к телефонной линии: для всех этих модемов характерно то, что они должны быть подключены к телефонным линиям. Для этого в комплект входят специальные кабели со штекерами (разъемами), которые, по сути, являются телефонными кабелями. В настоящее время такие телефонные кабели подключаются к телефонной розетке через специальные «разветвители» (фильтры). Это делается для стабильной и быстрой работы интернета и для подавления шумов в телефонной трубке.

Как настроить модем» D-Link «? Пункт 2. Подключаем устройство к компьютеру: Трудность, о которой идет речь, должна возникнуть на этом этапе процесса даже у неопытных пользователей ПК. Вы должны просто достать синий кабель с модемом из коробки и вставить один конец в соответствующий порт ADSL-модема. Другой конец подключается к соответствующему порту, расположенному на задней панели PCS соответственно. Если таковой нет, вам придется приобрести сетевую карту.

Подойдет любой, даже самый дешевый на 10/100 Мбит/с. Он должен быть установлен на материнской плате в разъем PCI. Операционная система Windows должна автоматически обнаружить наличие новых устройств, о чем свидетельствует появление окна с выбором сети. Выберите пункт: & laquo;публичная сеть& raquo ;. Никакие другие настройки установленной сетевой карты изменять не нужно, так как они создаются автоматически.

Когда все соединения будут установлены правильно, загорится лампочка на модеме с надписью «LAN».

Третий параграф. Как настроить модем» D-Link » для подключения к Интернету? Модем ADSL: 1) Мост (Bridge) и 2) Маршрутизатор (Router) имеют два типа подключения. Разница в том, что подключение «Мост» подразумевает самостоятельное подключение компьютера к интернет-сети, а подключение «Маршрутизатор» — это значит, что модем ADSL сам подключается для «передачи» интернета ПК. Рассмотрите возможность подключения к» маршрутизатору «, так как пользователи PCS считают это предпочтительным.

Для настройки модема «D-Link» и подключения к сети «Маршрутизатор»:

  • При включении устройства ждем около 25 секунд, пока появится надпись & laquo;power»
  • На задней панели такого модема есть специальное отверстие, которое доходит до кнопки выгрузки всех настроек. Его нужно нажать с помощью модема и подождать около десяти секунд.
  • Мы ждем еще минуту.

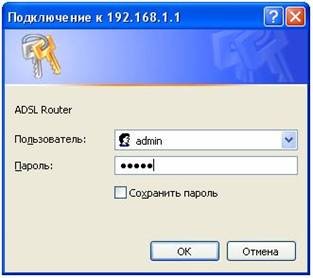

  • Запустив любой интернет-браузер, необходимо ввести: 192.168.1.1, появится окно, в котором нужно ввести поля логин и пароль; «admin». Отобразится другая страница. Если этого не происходит, попробуйте ввести: 192.168.0.1 (192.168.2.1). Если отображается сообщение «неверный логин (пароль)», необходимо ввести «admin» (с большой буквы).

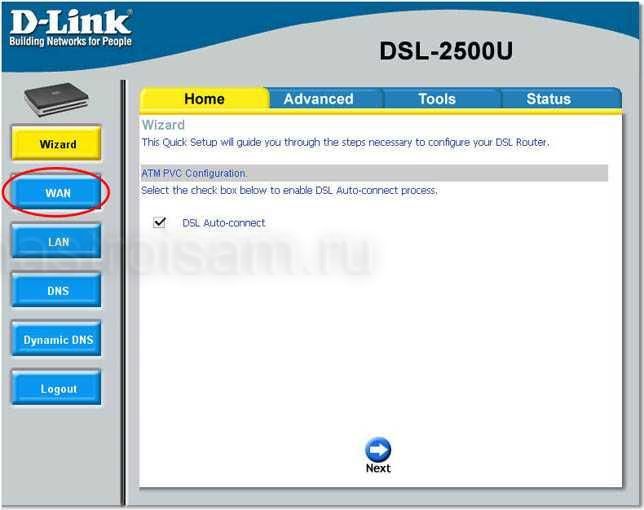

  • Слева нажимаем «Быстрая настройка» (в некоторых версиях «Мастер») и ищем новое окно.

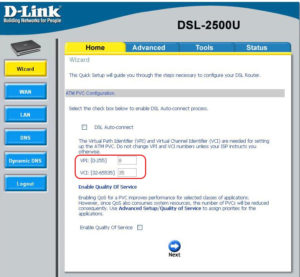

  • После снятия флажка DSL Auto-Connect мы видим новые поля, в которых должны быть введены соответствующие параметры. VPI и VCI аккредитованы провайдером.

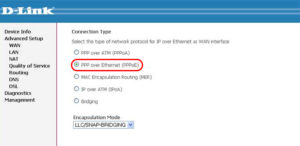

  • В следующем окне отмечаем «PPP over Ethernet (PPPoE)» и нажимаем «Далее» («Weiter»).

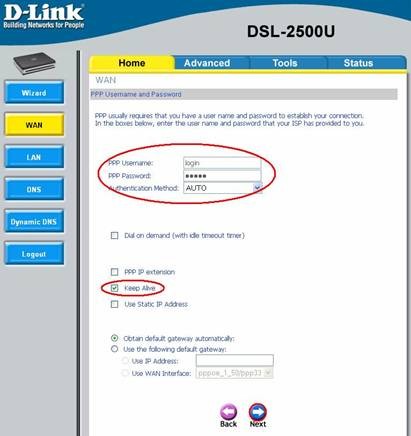

  • Фактически, сейчас мы ввели логин и пароль, которые известны из договора или пластиковой карты.
  • Остальные настройки также должны быть сообщены поставщику, поскольку они могут отличаться.
  • Если вы нажмете на кнопку «Далее», появится новое окно, в котором настройки не могут быть изменены, а остаются неизменными. Повторное нажатие кнопки «Далее» и изменение отображаемых настроек строго запрещено, если вы не являетесь опытным пользователем PCS с большим опытом. Сохраните сделанные настройки, снова нажав «Далее» и «Сохранить / Перезапустить».

Почти все. Через несколько минут, если настройки верны, на устройстве начнет мигать надпись & laquo;I&raquo- Lite. или & laquo;Internet&raquo-. Это свидетельствует о том, что все сделано правильно и устройство работает исправно.

Как настроить роутер d link dsl 2500u – работа на 5 минут

У вас дома есть несколько устройств, которым необходимо установить высокоскоростной доступ во Всемирную паутину? Такой ввод сети можно осуществить с помощью специальных устройств для подключения к данному примеру.Рассмотрим маршрутизатор D Link DSL 2500U, который позволяет настроить подключение нескольких устройств по воздуху через WLAN одновременно. Это довольно популярное устройство, которое отличается простотой и широкой функциональностью — оно может работать как модем и одновременно выполнять функции маршрутизатора, который нам необходимо настроить. Итак, как настроить маршрутизатор D Link DSL 2500U для беспроводной передачи данных? Руководство поможет понять это.

Что вы должны знать перед началом работы?

Прежде чем перейти к параметрам устройств, необходимо убедиться, что у вас есть следующие необходимые данные:

  • Пароль. Это ключ к успешному подключению к серверу провайдера — ISP.
  • Логин. Это имя пользователя, необходимое для авторизации на сервере провайдера.
  • VPI и VCI. Специальный идентификатор, который устройство использует, чтобы «понять», к кому подключаться.

Вышеуказанная информация предоставляется вам при заключении договора на оказание услуг с провайдером. Важно иметь под рукой правильную информацию, иначе не удастся наладить работу оборудования и выйти в сеть, несмотря на ваши желания. Получив необходимые данные, можно переходить к отладке модема.

Подготовка устройства к распространению WLAN

Если ваш модем раньше работал как мост и его пришлось переключить в режим маршрутизатора, устройство необходимо перевести в заводские настройки. Для этого последовательно выполните следующие действия:

  1. Найдите на задней панели устройства кнопку под названием Reset и подготовьте тонкий длинный предмет.
  2. Включите прибор для устройств и удерживайте кнопку сброса до перезапуска при загрузке.

Теперь модем сброшен к заводским настройкам и может быть использован в качестве маршрутизатора, что нам и нужно. Однако для успешного доступа в Интернет с компьютера требуется не все — необходимо также соединить устройство и компьютер специальным кабелем. d-Links — это гнезда для подключения к сетевым картам dsl 2500U и ПК. После сопряжения можно приступать к настройке программного обеспечения компьютера.

Приучение компьютера к новым сетевым устройствам

После того как сам d Link dsl 2500U настроен и готов к работе, необходимо задать нужные параметры на ПК. Инструкция:

  1. В Панели управления перейдите к пункту «Сетевые подключения» и найдите название сетевой карты.
  2. В меню сетевой карты перейдите на вкладку «Свойства» и выберите в списке «Протокол Интернета».
  3. Установите флажки напротив пунктов, требующих автоматического получения адресов серверов.
  4. Сохраните результат, нажав на кнопку «OK».

конфигурация d Link dsl 2500U почти завершена — осталось ввести браузер и номер шлюза в адресной строке. Правило, для которого вам нужен http://192.168.1.1 в некоторых случаях, однако, значение может варьироваться. На открывшейся странице необходимо ввести пароль и логин — данные, указанные ранее. После успешной авторизации вы можете пользоваться Интернетом — устройства и системы установлены!

Поделитесь статьей со своими друзьями в социальных сервисах — возможно, им будет интересно узнать больше об установке маршрутизатора своими руками. Подпишитесь на обновления сайта, чтобы не пропустить появление новых статей и обзоров!

Поделиться в социальных сетях

Что делать, если маршрутизатор не предоставляет интернет через WLAN

Привет, друзья. Если вы не знаете, что делать, когда ваш маршрутизатор не раздает Wi-Fi или вы испытываете частые перебои.

Как раздавать WLAN с ноутбука: 4 возможности

Содержание: знакомство с внутренней утилитой «mobile hotspot» использование «cmd» общение.

Подключите маршрутизатор D Link dir 300

Здравствуйте, друзья! Сегодня мы рассмотрим, как подключить D link dir 300 роутер, это очень популярная модель.

Подключение планшета к Интернету через WLAN-маршрутизатор - это просто

Здравствуйте, дорогие читатели! Иногда возникают проблемы с мобильными сетями и высокоскоростным доступом.

Как изменить пароль на маршрутизаторе WLAN

Если вам не нравится имя сети WLAN и пароль WLAN на вашем маршрутизаторе, мы расскажем вам, как изменить пароль WLAN.

Как настроить роутер dsl 2500u: пошаговая инструкция

Модем DSL 2500U от D-Link — еще один маршрутизатор в семействе DSL, внешне мало чем отличающийся от своего старшего брата —Маршрутизатор 2640uно явно уступает по техническим характеристикам.

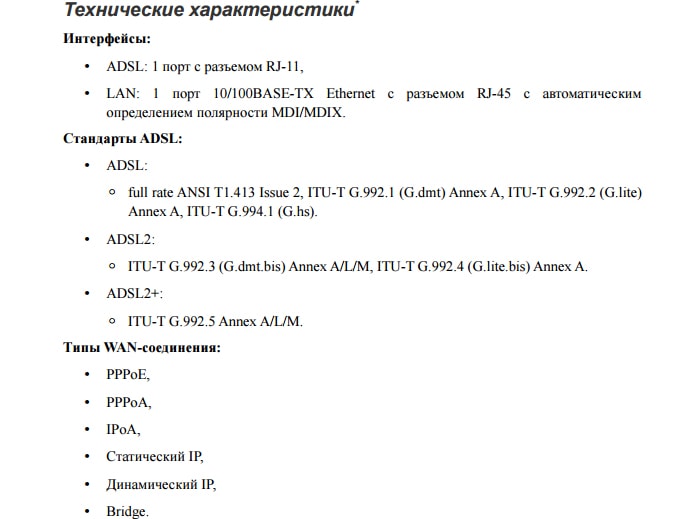

Маршрутизатор Dlink DSL 2500u: технические характеристики

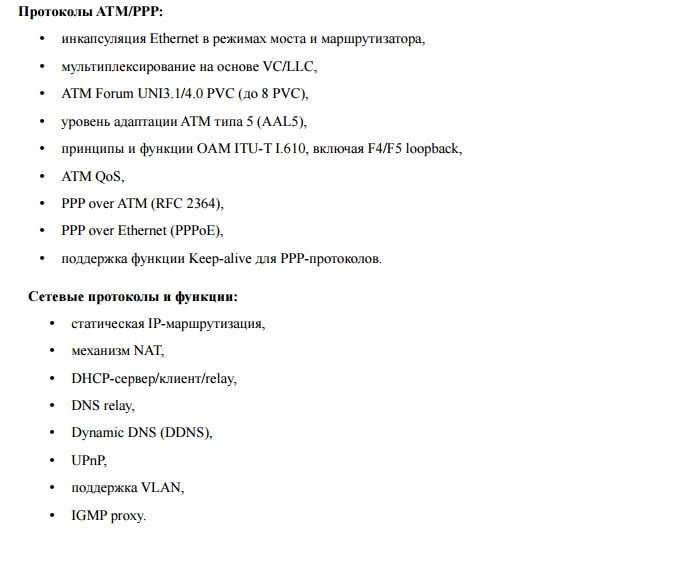

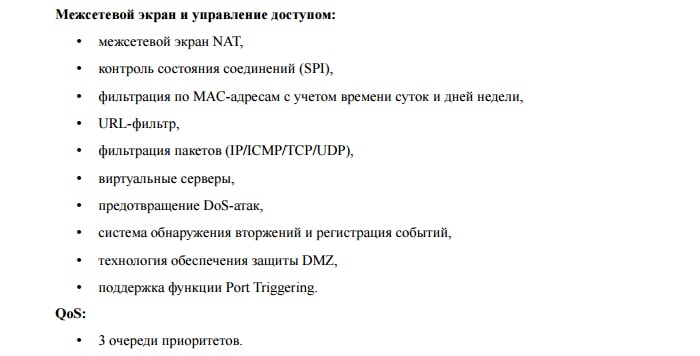

подробный перечень технических характеристик маршрутизатора d Link DSL 2500U см. в следующих примерах:

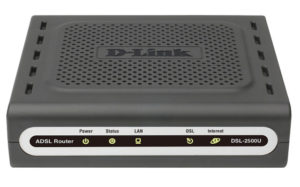

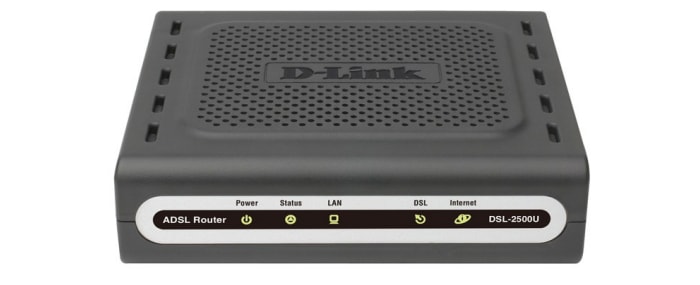

Краткий обзор маршрутизатора D Link DSL 2500U.

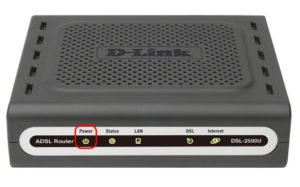

Как и большинство маршрутизаторов, маршрутизатор D Link dsl 2500U имеет несколько индикаторов на передней панели, которые информируют пользователя о следующих аспектах работы устройства:

  • «Питание» — наличие питания на маршрутизаторе;
  • «Статус» — состояние маршрутизатора и возможные неисправности в системе (когда индикатор неактивен или, наоборот, постоянно горит);
  • «LAN» —подключение и активность сетевых устройств;
  • «DSL» — Статус синхронизации DSL;
  • «Интернет» — информирует о наличии интернет-соединения и возможных ошибках (когда индикатор красный).

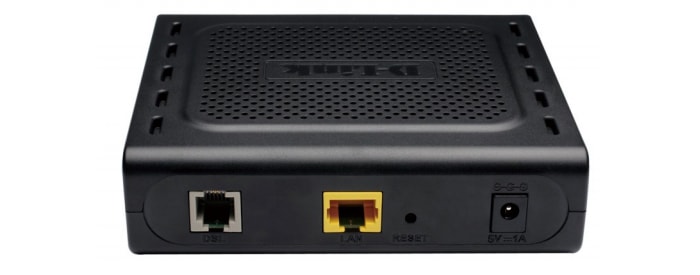

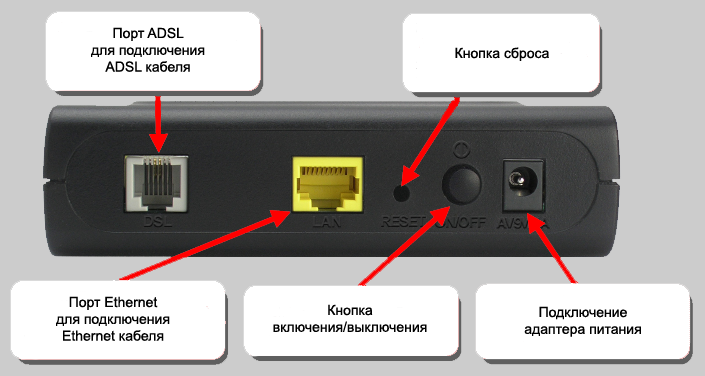

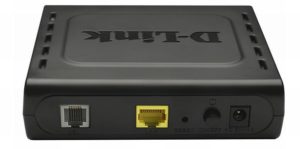

На задней стороне расположены четыре элемента:

  • «DSL-порт» — для подключения маршрутизатора к телефонной линии;
  • «LAN-порт» — для подключения сетевых устройств;
  • «Сброс» — кнопка для сброса маршрутизатора d Link dsl 2500U к заводским настройкам;
  • «5V = 1A» — разъем для подключения аккумулятора.

Установка и подключение модема Ростелеком

принцип установки и подключения маршрутизатора d Link DSL 2500U элементарен и не отличается от других моделей:

    Защищайте модем от прямых солнечных лучей в хорошо проветриваемом месте, вдали от нагревательных элементов;
  • Подключите маршрутизатор (порт DSL) к линии Интернета (телефонный кабель или кабель от сплиттера);
  • Для подключения к локальной сетиПодключите кабель, идущий от компьютера;
  • Подключите блок питания и включите маршрутизатор.

настройка подключения к интернету на маршрутизаторе d Link dsl 2500U

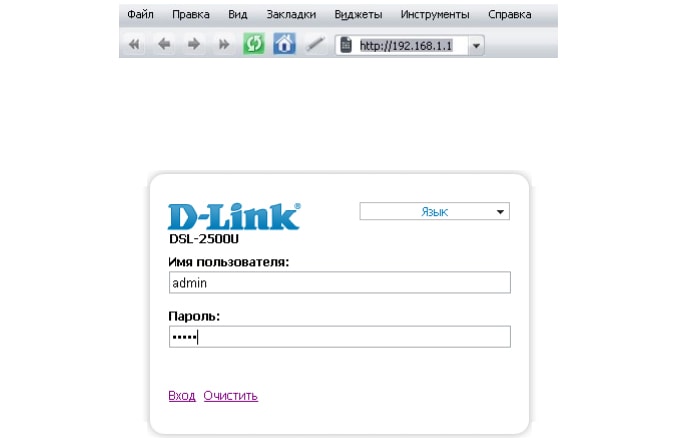

Для доступа к веб-интерфейсу маршрутизатора используйте адрес 192.168.1.1, который необходимо ввести в адресную строку любого интернет-браузера (логин и пароль по умолчанию — это «Администратор»).

Следующие изображения соответствуют последней версии прошивки 1.0.50.

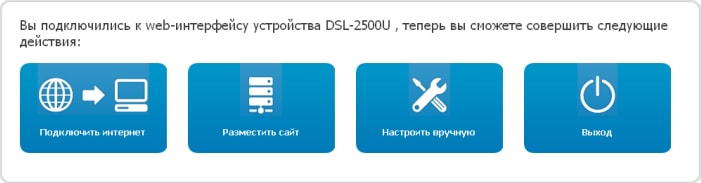

При первом вызове интерфейса маршрутизатора появляется окно с предложением выполнить основные настройки маршрутизатора.

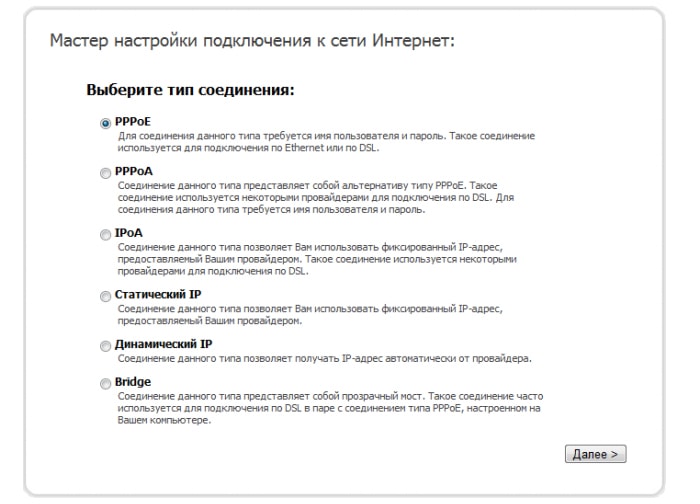

Вы можете либо воспользоваться мастером настройки — D Link, чтобы настроить маршрутизатор DSL 2500U в полуавтоматическом режиме и только основные параметры, либо «ручной настройкой» — чтобы установить все необходимые параметры «аккуратно».

В рамках данной статьи мы — получить более полное представление о сети, созданной маршрутизатором.

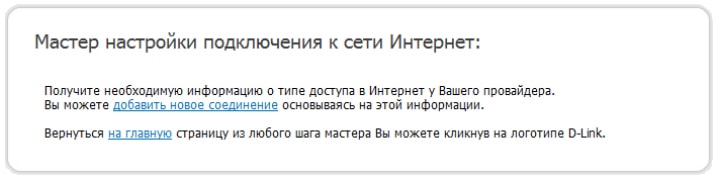

Настройка модема d Link 2500U с помощью мастера настройки

Последовательность действий для автоматической настройки маршрутизатора показана на следующих рисунках:

Дополнительные настройки для маршрутизатора D Link 2500U.

Чтобы подключиться к Интернету вручную, откройте меню «Сеть», раздел «WAN» и нажмите кнопку «Добавить».

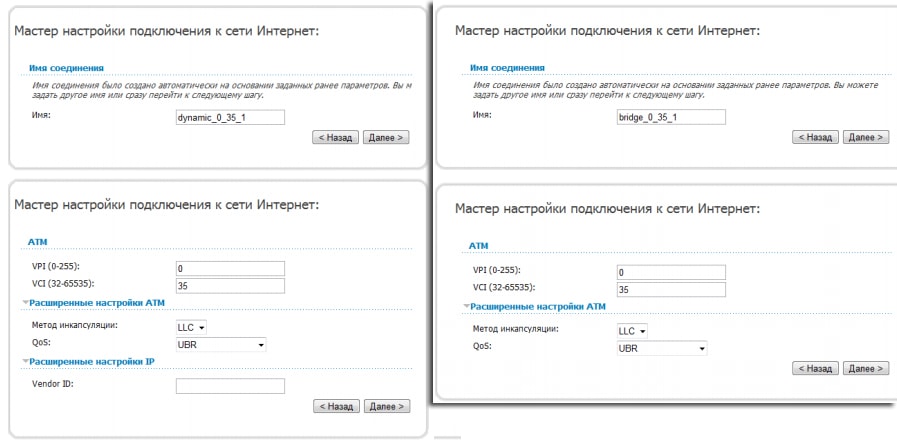

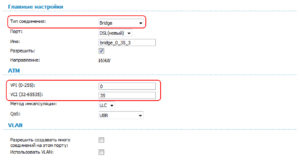

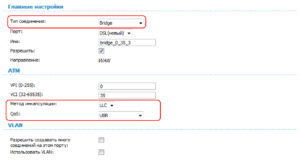

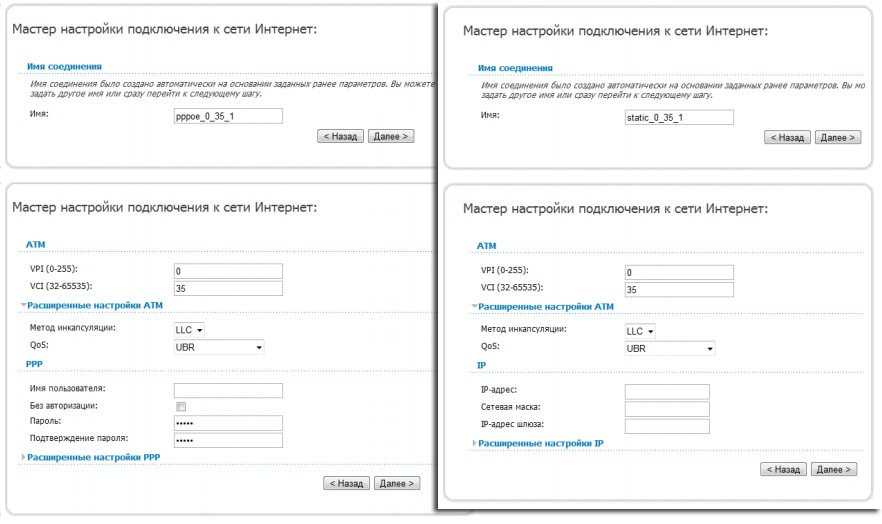

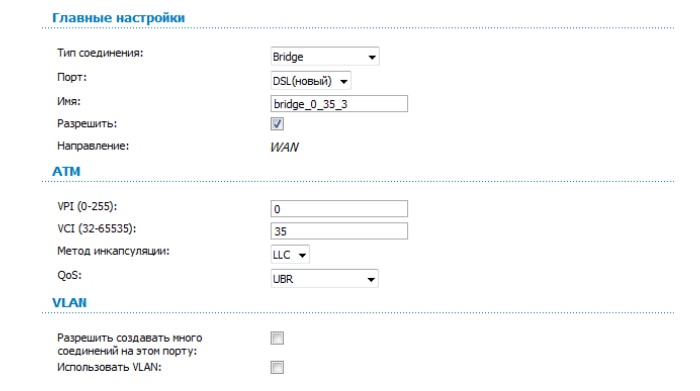

Перед вами появится окно «Создание WAN-соединения»: здесь в строке «Тип соединения» необходимо выбрать один из предложенных вариантов на основе данных, предоставленных провайдером в договоре (это касается заполнения имени пользователя, пароля и интерфейса ATM).

Мост

  • Введите значения «VPI» и «VCI» — в зависимости от региона и поставщика услуг;
  • Активируйте флажки «NAT» и «Firewall».
«PPPoE» или «pppoa».

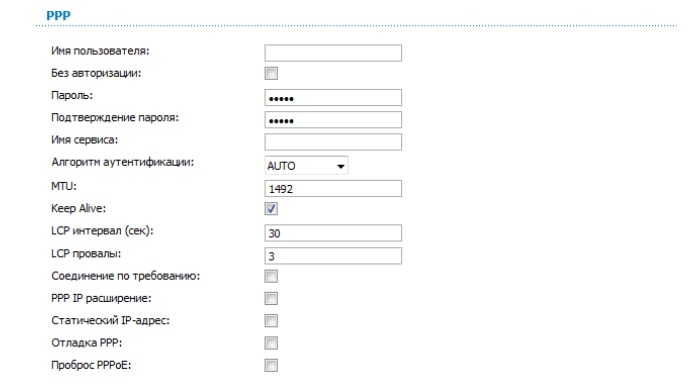

Здесь необходимо указать, в дополнение к описанным выше параметрам:

  • «имя пользователя» и «пароль» (дважды);
  • При желании и необходимости активируйте опции «Подключение по требованию», «Расширение PPP IP», «Отладка PPP» или «Переадресация PPPoE».
«Статический IP»

«Динамический IP»

Для этого типа соединения ничего не требуется.

Сохраните настройки после завершения ввода данных.

Настройка IPTV

Поскольку модем d Link dsl 2500U предлагает только «LAN-соединение», необходимо выбрать, кому будет предоставлен доступ в Интернет — приставке или компьютеру.

Или — в присутствииДва маршрутизатора— Этот вопрос автоматически удаляется.

Итак, чтобы настроить IPTV, необходимо выполнить соединения типа «Bridge», т.е. «Мост».

Настройка также производится в меню» Сеть» — область Wan. Установите все необходимые значения для» VPI «и » VCI » и активируйте опцию» Enable IGMP «.

Дополнительные функции ADSL-модема

Кроме того, стоит обратить внимание на настройки родительского контроля, которые актуальны на данный момент.

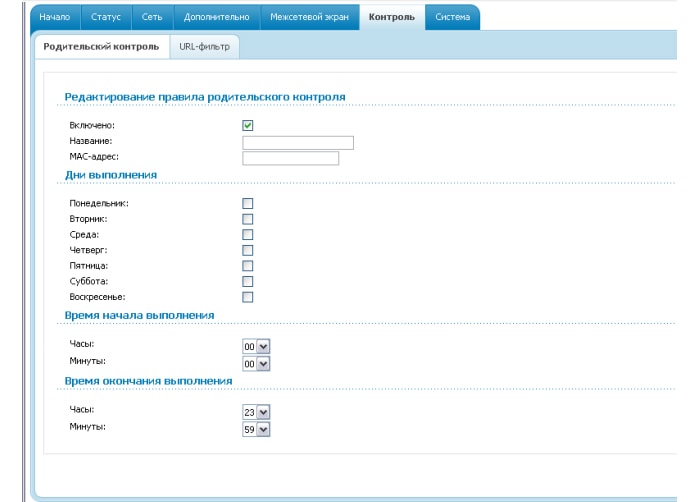

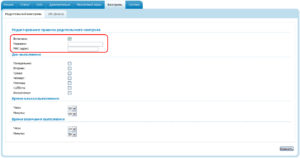

Этот раздел находится в меню «Управление»: Чтобы создать новое правило, нажмите на кнопку «Добавить».

Для каждого устройства (телефон, компьютер и т.д.) создается отдельное правило, так как в одноименной строке необходимо указать следующееMAC-адрес устройства.

В блоках «Дни выполнения», «Время начала» и «Время окончания» необходимо задать временной интервал, в течение которого действует правило запрета

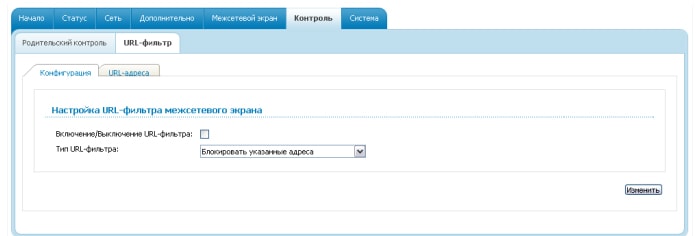

Перейдите к следующему разделу «❶ фильтра» и поставьте галочку в строке «включить/выключить фильтр».»

Вы можете блокировать отдельные адреса, а также все адреса, кроме разрешенных адресов

Выберите один из вариантов и нажмите «Изменить».».

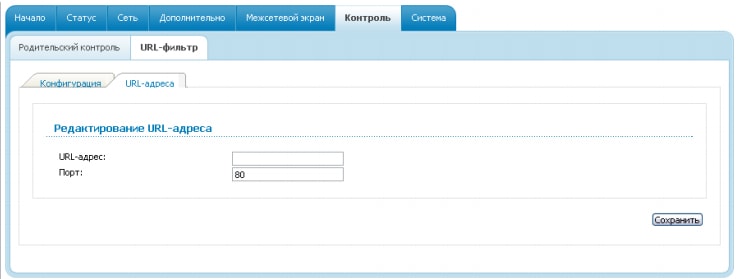

В следующем окне есть две строки:

  • «❶Адрес » — Здесь необходимо указать адрес сайта, который блокируется маршрутизатором (или наоборот добавляется в разрешенные — в зависимости от вашего выбора.
  • «Порт» — ❶ для протокола порт 80. нажмите здесь.

В конце настройки нажмите на кнопку «Сохранить».

Так, эта модель не оснащена возможностью создания беспроводной сети — Этот факт и довольно слабые технические возможности отправили длинный 2500 ④ на заслуженную «пенсию» и сняли эту модель с производства

D-Link 25XX U

В связи с практически полной идентификацией модели D-Link, описанная процедура базовой настройки соединения 2500❶, 2520❶, 2540❶, 2640 Различия между ними несущественны

DSL-2540U_BRU_D1

В начале настройки обязательно отключите телефонную линию от модема Открываем браузер и набираем в адресной строке: http://192.168.1.1 и нажимаем ④ Для доступа к веб-интерфейсу модема необходимо ввести Имя пользователя: admin и пароль Пароль: admin Нажмите OK Если логин и пароль введены правильно, вы найдете домашнюю страницу модема

2500-1

На этой странице нажмите кнопку ⑦.

2500-21

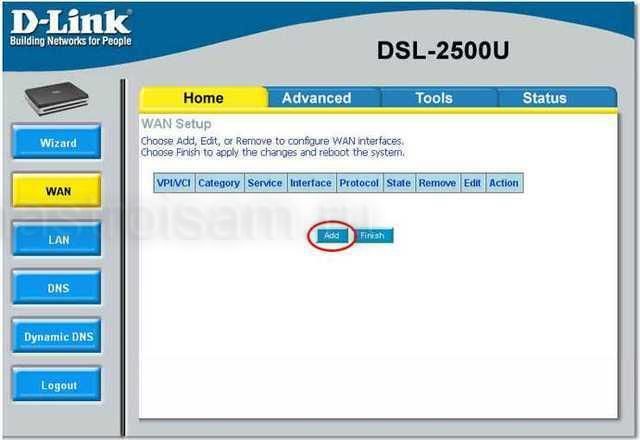

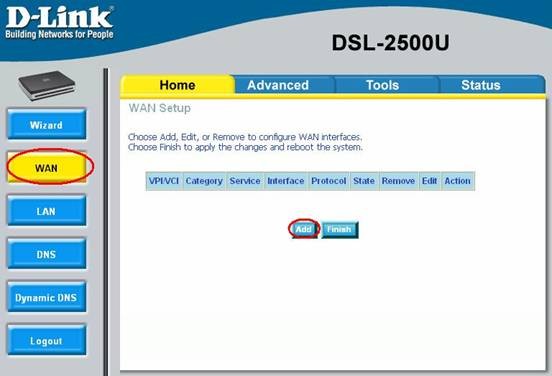

Чтобы установить новое соединение, нажмите кнопку ⑦.

2500-3

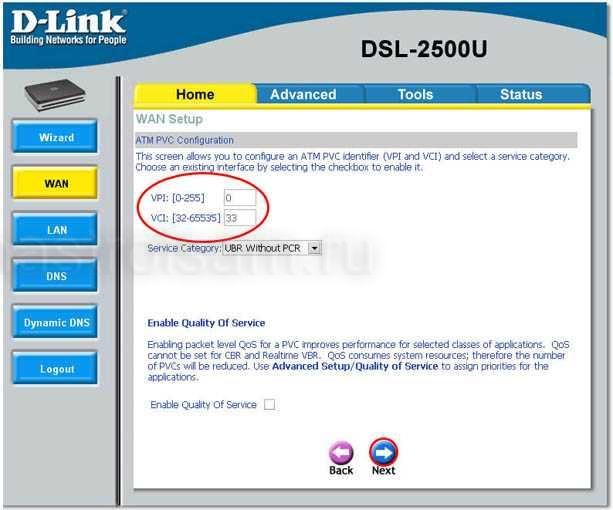

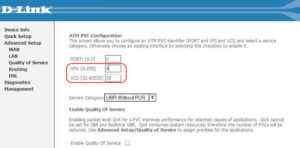

Открывшаяся страница содержит конфигурацию ATM PVC Здесь мы вводим параметры VPI и VCI, предложенные нам провайдером (например, 0/33 провайдера volgelcom), и нажимаем кнопку Далее

2500-4

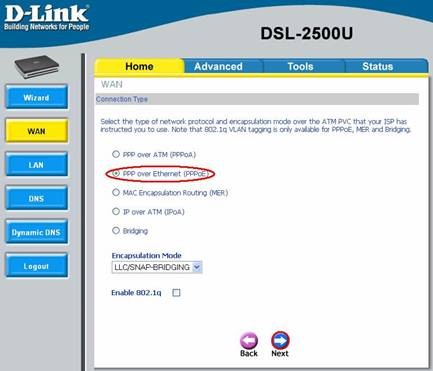

Здесь необходимо выбрать тип соединения для различных типов и рассмотреть два основных типа настроек — прозрачный мост и маршрутизатор ( ❶).

Прозрачный мост

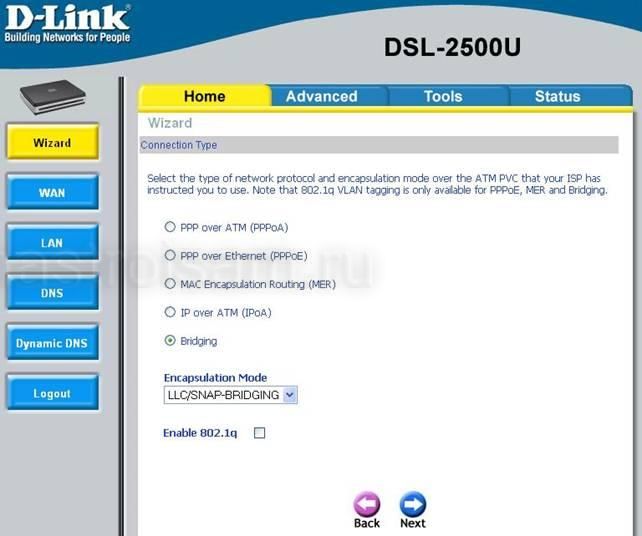

Выберите тип и#171;Bridging» и нажмите и#171;Next»

2500-5

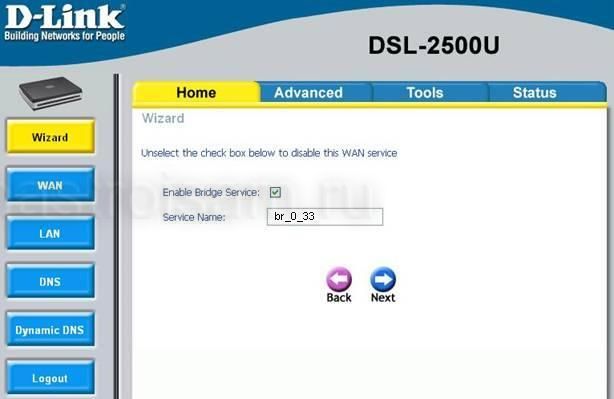

Убеждаемся, что в соседнем чекбоксе появился флажок « Включить службу pull service » и нажимаем Далее.

Следующее окно содержит информацию и не содержит ничего, кроме информации о созданном соединении Пожалуйста, нажмите .

Маршрутизатор (Маршрутизатор

Если в окне выбора типа модем установлен в режим Router, необходимо подключиться к сети Ethernet ( ❶ ) »

2500-6

2500-7

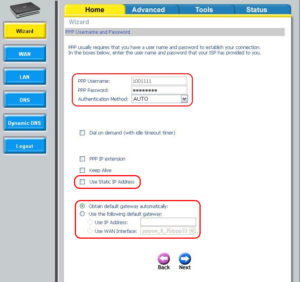

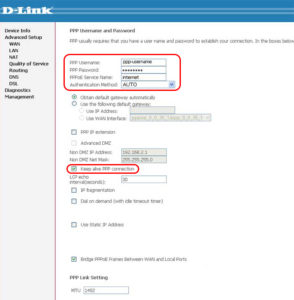

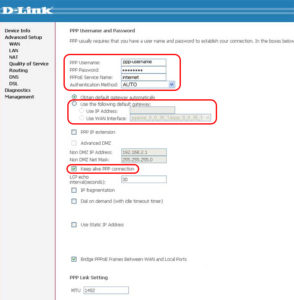

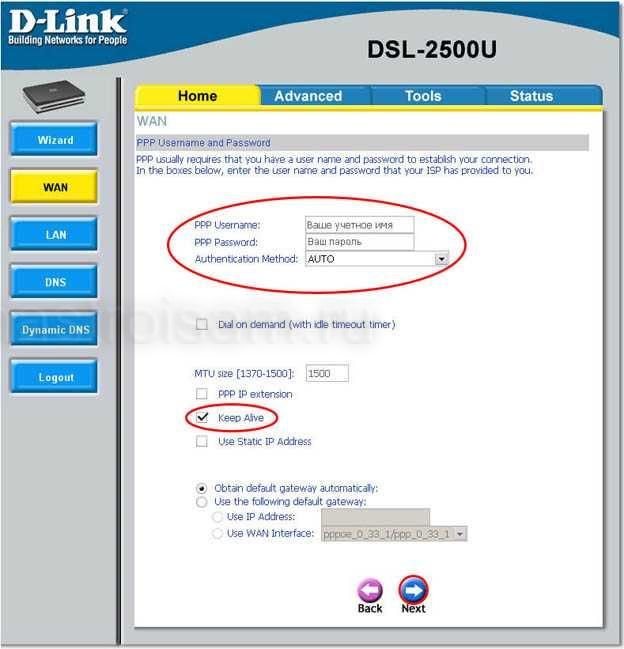

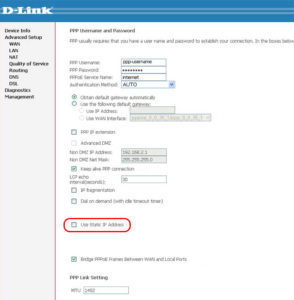

В этом окне мы задаем параметры авторизации

При вводе пароля введите имя пользователя и пароль, которые вы выдали нам как провайдер, обратите внимание на регистр букв В этом случае клавиатура должна быть в режиме ввода английских букв

Если вы хотите, чтобы сессия автоматически поднималась при включении модема и соединение восстанавливалось в случае обрыва, также поставьте галочку « keep alive »; или можно разрешить соединение вручную — « connect when needed »; Это удобно, если не требуется постоянное подключение к интернету Я бы рекомендовал первый вариант

2500-8

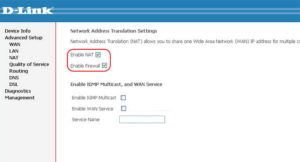

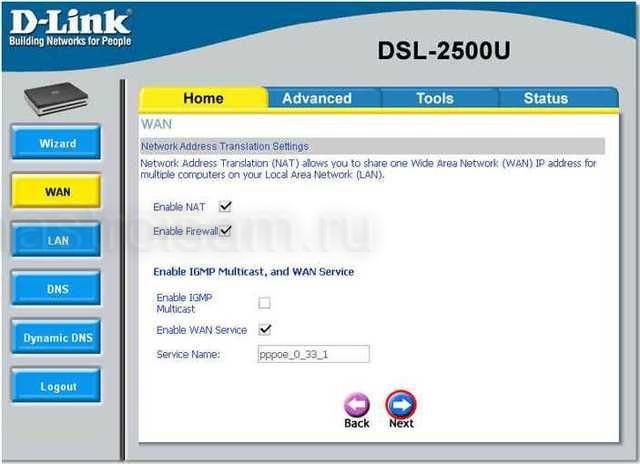

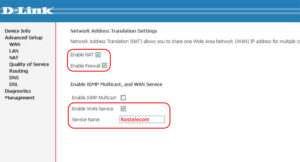

По дороге мы оставляем галочку и#171;NAT» и стрелять и#171;Firewall» брандмауэр Я бы посоветовал вам идти только если вы можете настроить его Мы также отметить пункт « включить WAN службы »; нажмите и#171;Next»

2500-9

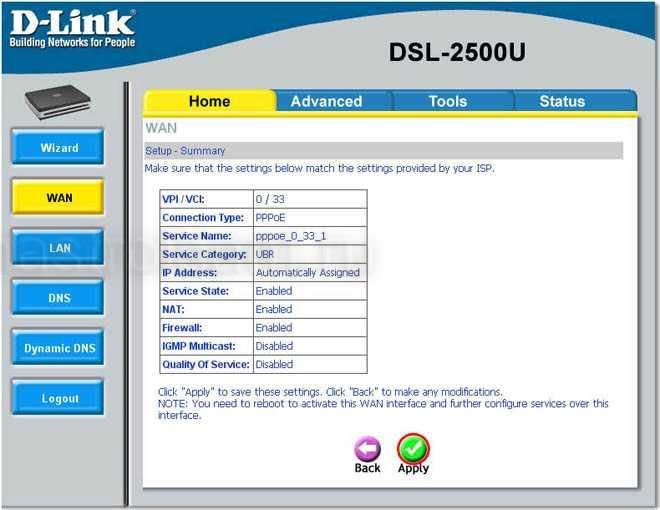

На последней странице проверьте выбранные параметры и нажмите «Apply»

2500-10

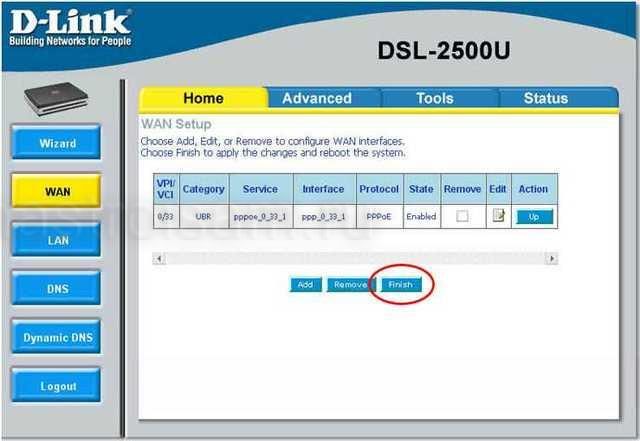

Мы возвращаемся к вкладке и#171;WAN» главное меню Нажмите клавишу#171;Finish» для доступа к параметрам и перезапуска устройства

Подключаем телефонную линию к модему. После перезапуска устройство увеличивает соединение. Если сеанс успешно запущен, символ Интернета на передней панели загорается зеленым цветом. Если он горит красным — значит, по какой-то причине модем не может поднять сессию. В этом случае попробуйте ввести имя пользователя и пароль еще раз.

Наконец, я бы рекомендовал изменить пароль для доступа к веб-интерфейсу модема. (Инструменты -> Контроль доступа).

Помочь? Посоветуйте своим друзьям!

D-Link 25xx U: 37 комментариев

Здравствуйте. Нет — это модель ADSL и ни на что не годится. Разве что только в роли обычной толстовки.

Но вот здесь http://www.dlink.ru/ru/faq/257/1149.html попробуйте настроить или это не работает?

Это особенно подходит для DSL-2640u последних версий — можно перенастроить один из LAN-портов на WAN-порт. А роутер — явно слабоват и не несет слишком большой нагрузки. Инструкция DSL-2540 упоминается с программным обеспечением 1.0.31. Какая у вас версия?

Какую версию определить?

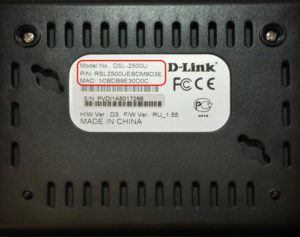

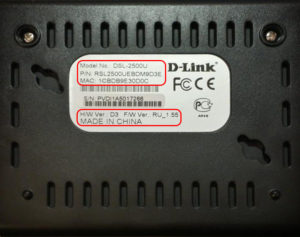

Поверните и на наклейке появится полная модель устройства с указанием Ver. и Rev.

H/w who a1 f/w ver ru_3-06-04-1800

Что из этого «нужная» издание?

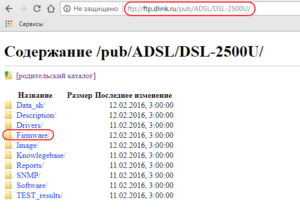

У вас аппаратная версия A1. Теперь поищите на FTP d-Linka последнюю версию прошивки.

Я получу прошивку, скажем. Будет ли это работать? Не хочу ставить на роутер 8212 Мбитс от Ростелекома4 Специалисты планируют сначала завести кабель к ТВ приставке, а потом кабель к роутеру.

Вы не можете запустить префикс первым — он имеет только срез LAN. Сначала кабель к маршрутизатору, а затем выключение — на консоли.

Может я с ними пока по телефону — Как создать схему домашней сети — Ответ придет по кабелю для телевизора, Есть приставка, роутер и вперед с кабелем к компьютеру. На вопрос можно использовать имеющийся категоричный ответ ADSL-модем, купите нам новый. Хотя именно DSL — 2540 распределил их, когда они перешли с dial-up на ADSL …

Как перейти со старой прошивки 3-06-04-3N серый цвет не русский на новую прошивку с русским языком? Если вы попытаетесь сразу установить 1.0.31, то при загрузке изображений будет написана серьезная ошибка http://dlink.ru/ru/products/3/1503_d.html.

Для этого необходимо, чтобы аппаратные модификации совпадали, в противном случае попробуйте перенести прошивку с одной на другую. Аудит оборудования написан на наклейке на нижней части маршрутизатора.

Аудиты здесь не указаны. И у меня есть устройство А1

Невозможно оставить заводские настройки на основании паспорта устройства

SOS. Я не понимаю, что такое ошибка, я просто не могу настроить, пока они не стали правильными без проблем? Информация об устройстве ID платы: 96332 Версия программного обеспечения: RU_1.58 Версия загрузчика (CFE): 1.0.37-8.7 Дата выпуска: 26 августа 2010 г.

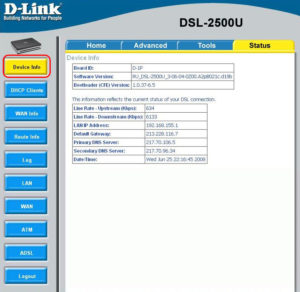

Эта информация показывает текущее состояние вашего DSL-соединения.

Скорость линии — восходящий поток (KBPS): 1347 Скорость линии — нисходящий поток (KBPS): 14998 IP-адрес LAN: 192.168.1.1 Шлюз по умолчанию: первичный DNS-сервер: 192.168.1.1 вторичный DNS-сервер: 192.168.1.1.1.1.1.1.

А что на самом деле не работает?!

Добрый день, не могу понять в чем проблема у отца, только почему то скачивает до 800 кб/с Ростелеком 2мбт есть два одинаковых подключения и у меня не более 210 кб/с, могу на него положиться. Заранее спасибо

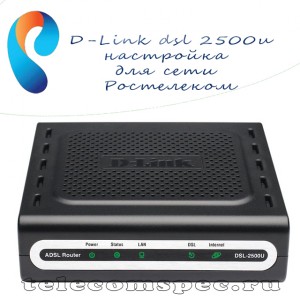

D-Link dsl 2500u настройка для сети Ростелеком

Настройки D-Link DSL 2500U для сетей Ростелеком

Для настройки и управления DSL-2500U используется удобный и простой встроенный веб-интерфейс (доступны варианты на английском и русском языках).

Настройки D-Link DSL 2500U для сетей Ростелеком

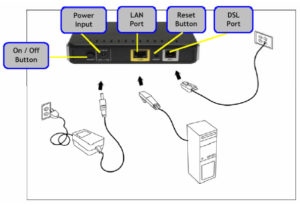

Подключите устройство согласно схеме (см. ниже) с помощью кабеля и блока питания розетки (220 В), компьютера и ADSL-SPLITTER. Нажимайте на кнопку ON / OFF, пока она не будет зафиксирована. Убедитесь, что индикатор питания мигает зеленым цветом, индикатор LAN также должен гореть или мигать, указывая на передачу данных с компьютера и наоборот.

Если соединения выполнены правильно и соответствуют чертежам:

Настройки D-Link DSL 2500U для сетей Ростелеком

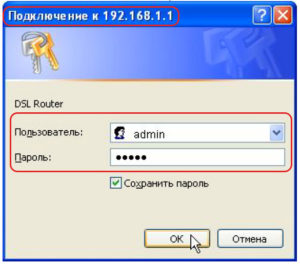

Откройте предпочтительный веб-браузер и введите IP-адрес устройства.

После подтверждения правильности ввода адреса нажатием клавиши Enter вы будете перенаправлены на страницу авторизованного ввода веб-интерфейса MODEM. Здесь необходимо ввести логин администратора и такой же сложный пароль admin. OK.

Настройки D-Link DSL 2500U для сетей Ростелеком

Настройки D-Link DSL 2500U для сетей Ростелеком

Откроется главное окно настроек, в котором необходимо выбрать вкладку Home из меню WAN и убедиться, что нет старых записей, а таблицы настроек пусты. Если некоторые записи присутствуют, просто выделите их и удалите командой Удалить.

Настройка ADSL-соединения с Ростелекомом

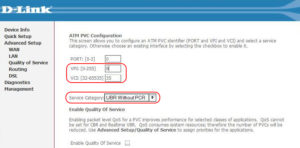

Нажмите на кнопку Добавить и в новом окне введите значения, выданные Ростелекомом. Если вы забыли уведомить их, вы можете уточнить это, обратившись на бесплатную линию технической поддержки.

Убедитесь, что вы установили параметр UBR без PCR в выпадающем списке категории услуг. Нажмите и<#171; Next &#>171 ;;

Настройки D-Link DSL 2500U для сетей Ростелеком

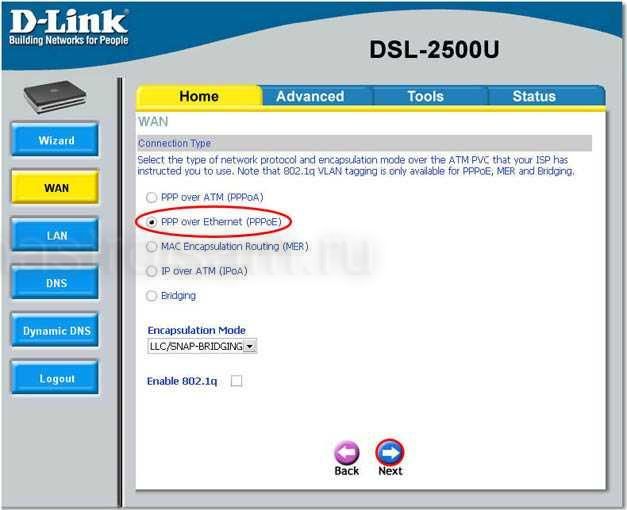

В новом окне можно выбрать опцию отключения. Необходимо выбрать PPP over Ethernet (PPPOE) и выполнить остальные настройки в соответствии с рисунком. Нажмите и<#171; Next &#>171 ;;

Настройки D-Link DSL 2500U для сетей Ростелеком

Настала ваша очередь заключить договор с ОАО «Ростелеком» на предоставление услуг Интернета, где вы найдете выданный пароль и имя пользователя для ввода вышеуказанных данных. Оставьте Марка Алиева и оставьте остальные настройки, как показано на рисунке. И снова — и#171;Next»

На следующей странице пользовательского интерфейса выберите параметры, показанные на рисунке. В поле Название услуги можно ввести название провайдера Ростелеком. На новой странице нажмите кнопку Применить.

Это приведет вас на последнюю страницу настроек, где необходимо проверить правильность отображения параметров, введенных в таблице. Не выключайте модем, пока он не будет перезапущен. Это может привести к его деактивации.

Через некоторое время, обычно до двух минут, доступ в Интернет будет предоставлен.

Подключение и настройка DSL-модема 2500U

С помощью DSL-MODEM 2500U вы можете подключить компьютер абонента к Интернету через телефонные кабельные линии связи. Она находит свое применение там, где прокладка современных высокопарных коммуникаций все еще затруднена.

На базе этого маршрутизатора 2500U не может организовать полноценную локальную сеть, поскольку DSL не имеет радиомодуля. Однако принципы настройки подключения устройства к компании-провайдеру используются и в более «продвинутых» маршрутизаторах.

Отзывы о модели 2500U

Сетевое устройство D-Link не поддерживает многие функции, без которых новые модели не являются конкурентами на рынке.

Среди наиболее важных — параметры времени простоя:

  1. Встроенный модуль WiFi для создания локальной беспроводной сети на базовой станции;
  2. USB-приставка для подключения внешних накопителей, мобильный 3G/4G модем беспроводного интернета;
  3. Порт для подключения к кабелю высокоскоростных ОПТИЧЕСКИХ линий FTTX.

Внешний вид DSL-2500U

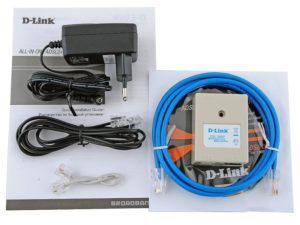

Материал для доставкиМатериал поставки

Распространение продукции, приобретенной через торговую сеть, включает:

  • ADSL-модем;
  • Сплиттер — устройство, которое при подключении к входной телефонной линии разделяет сигнал для телефонного аппарата на низкочастотный (аналоговый) сигнал и высокочастотный (цифровой) сигнал, используемый в модеме;
  • ❶ — Два кабеля с 12 разъемами, один соединяет сплиттер и телефон, а другой — выход сплиттера и вход DSL-модема;
  • ④ Коммутационный кабель с разъемом-45 для подключения выхода маршрутизатора к входу сетевой карты компьютера или ноутбука;
  • Адаптер переменного тока для модема;
  • Руководство по эксплуатации на бумаге и компакт-диске
Задняя панель
Задняя панель

Следующие элементы расположены на задней панели маршрутизатора 2500⁰:

  1. Разъем DSL для подключения изделия к выходу «модем» сплиттера;
  2. Порты LAN, к которым подключены сетевые устройства;
  3. Разъем для подключения питания 5⁰=1 ❶ ;
  4. Выключатель включения/выключения (имеется не во всех сериях);
  5. Кнопка сброса для возврата текущих настроек к заводским настройкам по умолчанию.
Передняя часть

Передняя панель

④ Передняя панель информирует пользователя о состоянии линий связи подключенных устройств и отдельных компонентов модема 2500 ④ Индикаторы на передней панели следующие:

  • Питание указывает, включен или выключен DSL-модем.
  • Статус 2500 ④ информирует о работе маршрутизатора или возникших ошибках.
  • Показывает состояние синхронизации маршрутизатора при работе с провайдером DSL
  • Интернет определяет наличие подключения к Всемирной паутине или наличие существенных ошибок в линии (красные вспышки
  • LAN информирует о состоянии линии связи, когда устройства подключены к порту

Добавьте 2500 ④ и будьте готовы.

Планирование взаимоотношений

К порту DSL-маршрутизатора подключается телефонный кабель, идущий от порта модема сплиттера или непосредственно от телефонной линии ADSL, заведенной в квартиру или дом Иногда можно услышать название «асимметричный ADSL», но не совсем верно асимметрия уже включена в аббревиатуру ⑦ в первой латинской букве (asymmetric 2500 ④)Порт модема подключается к порту сетевой карты ПК или ноутбука через коммутационный кабель, который обычно встроен в материнскую плату

Блок питания подключен в последний раз Последующее установление Интернет-соединения осуществляется при обоих активных устройствах Разветвитель не имеет отдельного блока питания 2500⁰ Для функционирования маршрутизатора необходимо получить ❶ адрес, а также ❶ адрес сервера в автоматическом режиме по Интернет-протоколу ❶ / BODYB4

Адаптация

Регулировка

Чтобы настроить модем D-Link Model 2500U на любого провайдера, необходимо открыть его интерфейс Это делается с помощью ПК или ноутбука, подключенного к порту LAN Введите значение 192.168.1.1 в адресную строку используемого веб-браузера и откройте его на компьютере, указанном в прилагаемом руководстве пользователя Затем нажмите Enter на клавиатуре В следующем окне необходимо заполнить поля «Имя пользователя» и «Пароль».»

По умолчанию эти значения Логин и Пароль Администратор / Administrator на большинстве маршрутизаторов После этого необходимо нажать кнопку «Войти».». Кроме того — переход на главную страницу интерфейса для разных версий прошивок программного обеспечения (ПО) имеет свой формат

Автоматическая настройка

Для автоматической настройки маршрутизатора DSL 2500U необходимо перейти на вкладку «Подключить Интернет» (Быстрая настройка, Мастер) на главной странице пользовательского интерфейса. DSL-модем настраивается с помощью мастера настройки. Для этого требуются данные, которые пользователь получает от провайдера. Установка 2500U фактически является полуавтоматической, так как данные из контракта должны вводиться вручную на различных этапах его выполнения. Чтобы перейти к следующему шагу, нажмите на шаблон «Далее».

Автоматическая регулировка

Существуют различные версии модема 2500U. Здесь вы можете увидеть различные типы интерфейсов WAN. Первым шагом является выбор типа соединения: PPPoE, pppoa, IPOA, ipoe, статический IP, динамический IP, мост.

Если вы продолжаете настройку DSL по порядку, необходимо также ввести значения параметров VPI и VCI, в зависимости от региона оператора, предоставляющего услугу.VPI, VCIPPPoE, соединение PPPOA требует имени пользователя и пароля, предоставляемых провайдером. Они остаются неизменными. Они вводятся только во время установки 2500U и сохраняются при перезагрузке машины.Логин и пароль PPP

Статический IP требует ввода интернет-адреса (платного), предоставляемого оператором, который остается неизменным на всей территории оператора. Динамический IP не требует никаких действий со стороны пользователя при установлении соединения с Интернетом.

Ручное установление соединения с Интернетом на примере некоторых провайдеров

Ручная конфигурация позволяет пользователю настроить модем 2500U и задать все необходимые параметры, не исключая все, что требуется для типа подключения каждого интернет-провайдера. На странице Управление модемом DSL перейдите на вкладку Дополнительная настройка.

«Дом ру»

Тип PPPO

После входа в расширенные настройки маршрутизатора 2500U нажмите вкладку Сеть в верхней строке и откройте меню. Затем выберите раздел WAN и нажмите кнопку «Добавить». Оператор использует интернет-соединение типа PPPoE. Его необходимо выбрать из предложенного списка.

Главная страница Ru

В полях «Имя пользователя», «Пароль» и «Подтверждение пароля» необходимо отметить данные, полученные от провайдера и указанные в договоре. Вы должны установить флажок Сохранять живым.

VPI и VCI House Ru

Узнайте значения показателей CPI и VCI, позвонив поставщику услуг. Они должны быть введены в соответствующие поля.

Под маршрутизатором

Этот оператор дополнительно использует привязку к MAC-адресам используемых устройств. Этот адрес является идентификатором физического устройства, присвоенным ему при создании. Провайдер должен быть проинформирован об этом до установки 2500U. Адресная информация находится на этикетке DSL-модема на нижней части корпуса. Он представляет собой последовательность из 12 цифр и латинских букв и называется MAC ID.

Информация об инструментах

Если на этикетке нет адреса, информация доступна в расширенном меню. Для этого нажмите на «Start» (информация об устройстве) в верхнем ряду вкладок. Для версии микропрограммы маршрутизатора 1.0.50 указан физический адрес LAN Mac.

После заполнения необходимых полей нажмите на кнопку «Сохранить». Индикатор Internet на передней панели устройства должен загореться в среднем через 20-30 секунд после сохранения конфигурации.

Ростелеком

VPI, VCI Ростелеком

На вкладке WAN выберите раздел Home («Главная») и нажмите Add («Добавить»). На странице Создание соединения введите данные VPI и VCI из соглашения с региональным провайдером «Ростелеком» и выберите UBR без PCR из списка в колонке Категория услуг. Чтобы продолжить, нажмите Далее.

Тип PPPO

На следующей странице конфигурации установите флажок PPP on Ethernet и нажмите Далее.

Ростелеком

После этого в полях PPP имя пользователя и PPP пароль необходимо указать имя пользователя и пароль из договора. А также обратите внимание — обратите внимание на живой объект. Последнее действие сохраняет соединение на случай, если соединение случайно исчезнет, а затем будет восстановлено. Затем нажмите Далее, чтобы перейти на новую страницу.

Ростелеком

Вот предметы: Включить NAT, Включить брандмауэр, Включить службу WAN. Напишите «Ростелеком» в конечной точке услуги.

После нажатия кнопки Далее происходит переход на страницу с последней информацией. После проверки соответствия с ранее введенными значениями нажмите Finish. Теперь можно управлять сигнализацией, подключив DSL-модем к передней панели интернет-дисплея. Более подробно описание настроек мы разобрали в статье DSL 2500U установки Ростелеком.

«Как ворона летает»

Этот оператор предполагает использование устройств пользователя, поддерживающих подключение L2TP WAN. В рассматриваемом модеме 2500U в технических характеристиках указаны следующие типы подключения:

  • PPPOA।
  • Pppoe।
  • IPOA।
  • Ипоэ।
  • Мост.

Комбинация оператора beeline для DSL-маршрутизаторов не предназначена. Он поддерживается производителем D-Link в более поздних серийных моделях, например DIR-300.

Netbynet

Тип PPPO

На главной странице пользовательского интерфейса переход к настройкам подключения осуществляется в его меню путем выбора вкладки WAN и в ней — раздела Home. Соединение устанавливается нажатием кнопки ADD. На новой странице вы можете выбрать тип подключения к договору. Рассматриваемый модем 2500U доступен для типа PPPOE при получении сетевого адреса в автоматическом режиме и PPPOE со статическим адресом, полученным от провайдера.

Нейбинет

В обоих вариантах соглашение с клиентом включает пользователя и пароль. Они должны быть установлены в соответствующих полях. Введенный пароль должен быть подтвержден в соответствующем поле.

После этого необходимо отметить пункт «клон адреса». В то же время провайдер видит MAC-адрес компьютера, с которым работает DSL-модем. Поле всегда («always») устанавливается в поле выбора. В этом случае соединение стабильно при возможных ошибках по линии. Запись заканчивается, когда нажимается следующий шаблон.

Включить брандмауэр, Включить Nat NetByNet

Новая страница должна содержать элементы: Включить брандмауэр, Включить Нейт.

Статический IP

Для PPPoE-подключений к локальным (статическим) IP-адресам необходимо также отметить пункт static IP.

В то же время после нажатия кнопки Next открывается страница, на которой необходимо заполнить поля из договора: Провайдер, маска подсети, используемый адресный шлюз, предпочтительные и альтернативные адреса DNS-серверов.

Введенная информация сохраняется после нажатия кнопки Сохранить настройки. На следующей странице необходимо проверить данные отраженного на ней соединения. Если значения верны, нажмите шаблон готовности. Через некоторое время — не более 20-30 секунд— должен загореться индикатор Интернет на передней панели 2500U, Это подтверждает наличие соединения с провайдером.

Режим работы моста

У перечисленных провайдеров DSL-модем работает только в составе маршрутизатора и прозрачного моста. Режимы ретранслятора (повторителя), ретранслятора, адаптера или точки доступа для этого недоступны.

Мост

Если с установленными и сохраненными настройками модем 2500U должен использоваться в режиме моста, это не вызывает никаких трудностей. Для этого перейдите на вкладку «Настройка», щелкнув по ней курсором. Перейдите в раздел WAN на странице, а внутри — подразделение home. В созданном соединении настройте тип: PPPOE на мосту, остальные настройки оставьте без изменений.

Кроме того, добавлены «Типы инкапсуляции» и категория услуг. Для первого параметра выбран Bridged IP на ATM LLC Snap, а для второго — Ubr.

На последнем этапе нажмите шаблон Finish. После такого изменения DSL-маршрутизатор служит только для передачи информации от телефонной линии к компьютеру и в обратном направлении.

В мостовом режиме Ротор 2500U обычно работает только с одним компьютером. Однако рассматриваемая модель DSL изначально имеет только одно LAN-подключение. Встроенный брандмауэр больше не работает. Компьютер защищает от сетевых атак. Передача сетевых адресов (NAT) и принтеров больше не работает.

Необходимо выделить отдельное LAN-подключение, чтобы можно было использовать ТВ-приставку, необходимую для работы интерактивного телевидения. IPTV получает информационный поток непосредственно от провайдера. В других моделях маршрутизаторов назначенные программы портов переводятся в режим прозрачного моста и больше не могут использоваться для других целей. MODEM 2500U имеет только один порт LAN, и потребитель должен решить проблему приоритетного подключения. Вопрос касается изменений в настройках.

IPTV

Для функционирования IPTV необходимо. Необходимо установить значения параметров VPI и VCI из договора в зоне WAN.

В разделе настроек «Разное» отметить пункт «Включить IGMP». После этого порт «отдан» для IPTV. alt=»Включить IGMP» width=»300″ height=»51″/>

Родительский контроль

Эта настройка является дополнением к основным функциям 2500U. На странице администрирования нажать на вкладку «Настроить вручную». В верхнем меню открывшихся вкладок выбрать «Контроль», кликнуть по нему. alt=»Контроль» width=»300″ height=»64″/>

Создание нового правила становится возможным после нажатия на кнопку «Добавить». Локальная сеть для DSL-модема состоит только из одного компьютера, поэтому обычно создается только один.

Настройка управления

В нем отображается MAC-адрес PCS, задается любое имя и ставится отметка в пункте «Включено». Затем составляется график, в котором указываются дни недели, часы, начало и конец рабочего дня.

В разделе «URL-фильтр» можно запретить/разрешить работу указанных пользователем сайтов. Выбирается порт 80. Настройки завершаются нажатием на «Сохранить». alt=»Уральский фильтр» width=»300″ height=»88″/>

Динамический DNS

Настройка в DSL этого параметра относится к расширенной версии настроек маршрутизации. Доступ производится при нажатии на вкладку «Дополнительно». Динамический DNS (DDNS) вступает в работу в режиме динамического IP, позволяя при каждой смене адреса — в цифровой форме — оставлять постоянное доменное имя. alt=»DDNS» width=»300″ height=»85″/>

Настройки безопасности на модеме 2500U (антивирус, брандмауэр)

Доступ к настройкам безопасности в DSL-модеме обеспечивается из главного меню при выборе вкладки «Межсетевой экран» (фаервол). Здесь создаются правила IP-фильтрации опасных и рабочих адресов. Для создания нового правила необходимо нажать на трафарет «Добавить». Здесь же создаются виртуальные серверы и зоны DMZ (virtual server dmz). Они способны перенаправлять весь интернет-трафик на определенный IP-адрес в локальной сети. alt=»Брандмауэр» width=»300″ height=»72″/>

Возможные неисправности и способы их устранения

Все неисправности, которые могут возникнуть во время работы DSL-маршрутизатора модели 2500U, делятся на следующие группы:

  • Программное обеспечение для потребительских устройств;
  • Системное оборудование;
  • Неисправности, исходящие от поставщика услуг.

В первом случае необходимо разделить ситуации, в которых они возникают на начальном этапе настройки, и неисправности, возникающие в процессе эксплуатации DSL-модема. На начальном этапе необходимо установить 2500U при строгом соблюдении всех требований по руководству, очередности операций и ведению данных, зарегистрированных на каждом этапе. После завершения настройки DSL необходимо провести анализ полученных итоговых показателей.

IBPS

Причинами отказов, возникающих в процессе 2500U, часто являются внешние факторы: резкие скачки напряжения питания или гроза. В этих случаях большую помощь оказывает использование источников бесперебойного питания (ИБП) с автономной батареей (АКБ). Если продолжение работы DSL невозможно, необходимо сбросить настройки 2500U до заводских значений. А также работа по восстановлению ранее введенных данных. Прошивка устройств на последнюю версию программного обеспечения будет большой помощью.

Мощность

При поиске аппаратных неисправностей («железа») помогает DSL-модем на передней панели. Исключением является ситуация, когда светодиод питания не горит. Для этого варианта пригодится адаптер переменного напряжения. Необходимо проверить работоспособность проводов и измерить напряжение мультиметром. Полезно проверить все кабельные разъемы на надежность соединения и проверить работоспособность линий связи системных устройств. При отсутствии информации в Интернете иногда «виноват» ПК. Если он подлежит проверке, то в определенный момент его можно заменить.

После проведения проверочных мероприятий потребитель услуг должен позвонить в службу технической поддержки оператора и сообщить о проблеме. Для нормальной работы оборудования провайдера потребуется помощь гарантийных или ремонтных мастерских.

Обновление микропрограммы маршрутизатора DSL

Под маршрутизатором

Обновите маршрутизатор 2500U, т.е. его версию, если возникает много проблем. Перед началом прошивки DSL необходимо внимательно изучить наклейку на корпусе изделия, определить версию оборудования (H/W) или тип изменения. А также версию программного обеспечения (S/W) на момент выпуска. Версия S/W или тип линии: Приложение a, Приложение B. и Аудит — a, C, D.

Прошивка

Веб-страница www.dlink.ru на Вам необходимо скачать конечный файл с расширением bin из папки прошивки и сохранить его на компьютере.

На главной странице интерфейса перейти во вкладку «Система». В ней выбрать пункт «Обновление ПО», на новой странице нажать кнопку «Обзор». После нахождения скачанного файла щелкнуть на кнопку «Обновить» для установки нового ПО роутера 2500U. По окончании процесса обновления компьютер автоматически перезагрузится и вернется к заводским настройкам. Предстоит повторно проводить настройку роутера DSL по технологии, изложенной выше. alt=»Обновление программного обеспечения» width=»300″ height=»57″/>

Настройки маршрутизатора с 2500U для завода

Zurücksetzen

Модем DSL обеспечивает аппаратную и программную перезагрузку. Для аппаратного сброса настроек маршрутизатора 2500U предусмотрена кнопка сброса, которая погружается в узкое гнездо и отображает заводские значения. На его тонкую палочку следует нажать и удерживать в течение 10-15 секунд. После этого нужно подождать, мигая в течение минуты. Заводские значения будут восстановлены.

Для программного сброса в 2500U требуется после входа на страницу администрирования нажать на вкладку «Настроить вручную». На новой странице навести курсор на надпись «Система» в верхнем правом углу, нажать его и выбрать «Заводские настройки». Кликнув по пункту, запустить процесс восстановления исходных значений с последующей автоматической перезагрузкой DSL-роутера. alt=»Werkseinstellungen Rostelecom-Netzwerk für D-Link DSL 2500U-Einstellungen» width=»300″ height=»71″/>

Заключение

Отзывы о маршрутизаторе D-Link DSL-2500U показывают, что модели используются там, где доступны только телефонные линии ADSL, по которым Интернет может передаваться с удовлетворительной скоростью. DSL — необходимое бюджетное устройство. На этой основе организация локальной сети невозможна. Принцип здесь такой: «модем — это — компьютер — это. » Рабочая история модема 2500U насчитывает более 10 лет. DSL заслужил право на «престижную пенсию».

Профессионал

К числу положительных характеристик DSL относятся:

  • 2500U имеет относительно простую процедуру настройки с возможностью быстрого возврата к исходным значениям в случае ошибки;
  • Возможность использования DSL в телефонных линиях с высоким уровнем помех;
  • Наличие большой базы комплектующих для ремонта агрегата.

Недостатки

Негативные черты 2500U рассматриваются и сегодня:

  • Отсутствие радиомодуля, отключение USB;
  • Наличие только одного сетевого порта;
  • Устаревшая элементная база, которая приводит к частым отказам;
  • Низкая скорость обмена данными в сети.

Отзывы гостей

Пользователи чаще всего положительно отзываются о 2500U. Они написаны теми, для кого модель DSL была единственным способом взглянуть на Интернет:
