Настройка антенны на спутник

Выбор спутника . Так мы подошли к основной части нашей установки, к настройке антенны на спутник . Во-первых, вам нужно решить, какие именно спутник Вы настроите свою пластину и то, какие частоты транспондера ей принадлежат. Как вы узнаете, у кого обычно спутники ? Для этого я использую программу «Good satellite transponders», которая раз в месяц обновляет информацию о спутниках. В этой программе вы найдете нужные вам спутник С названиями телеканалов, радиостанций, с интернет-провайдерами, а также вы узнаете диапазоны вещания с частотами транспондеров. Затем, выбор спутник Вам необходимо выяснить, входит ли ваш регион, в котором установлена плита, в зону действия данного устройства. спутника . Карты зон покрытия спутника можно посмотреть на сайте www.lyngsat-maps.com. На рисунке ниже показан пример карты зоны покрытия для спутника Hot Bird 7a на 13.0°E

Hot Bird 7a на 13.0°E

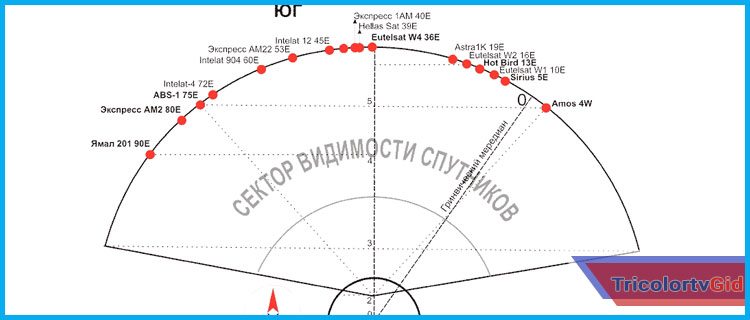

Месторасположение спутника . Существует хорошая программа для расчета местоположения спутника С точки зрения вашей широты и долготы. Она называется Satellite Antenna Alignment, скачать ее можно с сайта www.al-soft.com. Все, что вам нужно знать, это широту и долготу вашего города. Для Г. Вологда: Поздняя 59 градусов 12 минут (с.ш.) с севера; Долгота 39 градусов 54 минуты (д) с востока. Перейдите по этой ссылкеПокажите миру!

То, что вы видите — это не картинка, а реальная модель мира, вы можете легко найти любой город, поселок, деревню и т.д. Управляйте миром с помощью кнопок управления, которые находятся в левом верхнем углу изображения, или просто мышкой! Вы можете ввести название своего города и нажать «Поиск на карте». Как только вы найдете свой город (вы также можете найти свой дом), скопируйте эту строку javaScript: void(prompt(» ‘, gapplication.getMap(). GetCenter()));

Вставьте http://maps.google.com вместо адреса и нажмите Enter, это будет ваша широта и долгота! Все очень просто! Сокращения N, S, E, W произошли от английских слов north-north, south-south, east-east, west. Скачиваем программу, запускаем, в правом окне вводим данные зоны, в левом выбираем нужную спутник .

Программа сама покажет, куда направить тарелку и под каким углом ее поднять, чтобы поймать сигнал со спутника .

Информация перед началом работы настройки . Мы настроим плиту Sopraal 0,9 м. на спутник Экспресс АМ1. Мы будем использовать спутниковый интернет-транспондер Planetsky: частота 11043750; горизонтальная поляризация; символьная скорость 39999. Наше местоположение: широта 59 градусов 12 минут (северная); долгота 39 градусов 54 минуты (восточная). Это. Мы находимся в городе Вологда. спутник Экспресс АМ1 находится на долготе 40° в.д., а мы — 39,54° в.д., то от нас будет почти юг.

Настройка антенны С приемником. Настроить спутник антенну Приемник намного проще, чем при использовании DVB-карты. Дело в том, что при настройке C DVB карты появляются не сразу, а уменьшаются несколько секунд, что значительно тормозит процесс настройки , и вам приходится перемещать пластину гораздо медленнее, останавливаясь и ожидая появления сигнала. С приемником таких проблем нет, сигнал появляется достаточно быстро, главное, чтобы кто-то следил за шкалой качества телевизора и вовремя сообщал вам результат. Бывает, что тарелка и телевизор находятся на значительном расстоянии друг от друга и просто нет возможности передать результат. Для этого можно взять приемник с небольшим ЖК-телевизором, подключить его поблизости с антенной Или используйте радиоприемники, мобильные телефоны или другие средства связи. В общем, вы должны решить, какой вариант будет для вас более удобным.

Для настройки антенны на спутник , мы воспользуемся ресивером Lumax DV-728. В принципе, для этой цели, подойдет большая часть продаваемых ресиверов. Итак, в главном меню выбираем «Настройка»->»Установка антенны «:

Затем вам нужно выбрать имя спутника , в нашем случае «Express AM1»-> выбрать частоту транспондера с поляризацией и символьной скоростью «11044 H 39999» (если нужной частоты нет, то возвращаемся в предыдущее меню, выбираем «Поиск каналов» и там вводим нужное значение)->выбираем тип конвертера LNB «Универсальный 2»->Мы отключаем DiSEqC и позиционер, если антенна не подключена к нескольким конвертерам и подключению двигателя. Если у вас несколько конвертеров (мультифид или просто несколько пластин), то необходимо указать конвертер на пластине, которую вы настраиваете. Чтобы узнать номер этого преобразователя, посмотрите, к какому номеру разъема переключателя DiSEqC подходит провод от пластины, которую вы настраиваете.

Если все сделано правильно, то приемник готов к приему сигнала со спутника . На рисунке выше показан сигнал с уже настроенными антенны . В вашем случае нижняя шкала «Качество» будет показывать 0%. Подойдите к тому месту, где вы поставили блюдо. Если у вас под рукой есть компас, посмотрите, в каком направлении находится юг от блюда. Ваша тарелка должна быть обращена на юг (ПРИМЕЧАНИЕ: направление тарелки является правильным только в том случае. для настройки спутника Express AM1 в Вологде, если вы находитесь в другом месте, направление может быть совсем другим.) Первоначально поверните тарелку немного выше вертикального положения и начните медленно двигаться в горизонтальном направлении, проходя через весь горизонт (по крайней мере, южную часть). Вы можете перемещать пластину достаточно быстро, один градус в секунду, главное, чтобы пластина двигалась в горизонтальной плоскости, а вертикальное положение не менялось. Как только вы «обошли» весь горизонт, поверните пластину на 1 градус вниз и снова «обойдите» ее.

Поэтому, когда появится долгожданный сигнал, т.е. шкала «Качество» начнет выдавать проценты, отличные от 0%, постарайтесь поймать максимальное значение и зафиксировать пластину в этом положении. Затем немного ослабьте хомут конвертера, чтобы конвертер мог немного повернуться в нем. Медленно поворачивайте преобразователь в любом направлении, следя за показаниями сигнала. Найдите максимальное значение сигнала, оставьте датчик в этом положении и затяните зажим.

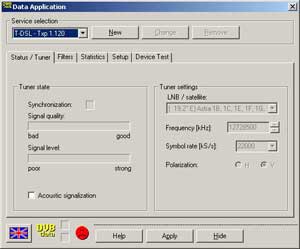

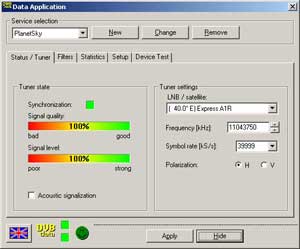

Настройка антенны с DVB-картой SkyStar3. Для настройки Вам нужно будет установить драйверы DVB-карты и программное обеспечение, которое поставляется с ней на диске. Установка займет около 5 минут. После установки рекомендуется перезагрузить компьютер. Запустите программу передачи данных DVB.

Нажимаем кнопку «New» -> Введите имя в верхней строке спутника , например «Express AM1»-> жмем «OK» Идем в окно «Setup»-> жмем «LNB/Satellite Settings»-> слева выбираем DiSEqC «None», справа выбираем (40.0°E) Express A1R-> жмем «OK» Идем в окно «Status/Tuner»-> справа напишите частоту «11043750», поляризацию «H», символьную скорость «»39999». Как показано на рисунке ниже:

На рисунке показан уровень сигнала, когда антенне но вы увидите его после правильного настройки . Скорее всего, шкала «Качество сигнала» будет =0%, а «Уровень сигнала» может быть =0% на DVB-картах TT-Budget 1400 и варьироваться в пределах 40%-70% на DVB-картах TT-Budget 1401. Не путайте понятия «Уровень сигнала» и «Качество сигнала». Если «Качество сигнала» = 0%, то сигнала просто нет, а это значит, что что антенна не настрена на спутник . В левом нижнем углу установите флажок «Acoustic Signalling», после чего уровень сигнала должен прокомментировать мужской голос на английском языке. Здесь, конечно, нужно знать язык, если вы один и слушаете сигнал, но лучше всего позвать на помощь второго человека, чтобы он мог посмотреть уровень сигнала на мониторе и сразу сообщить вам о результатах. При большом расстоянии от антенны до компьютера лучше всего использовать небольшие рации или длинный провод с наушниками, подключенными к звуковой карте. Лучший вариант для настройки — использовать приемник с небольшим ЖК-телевизором, см. раздел «Настройка антенны с ресивером».

Если все готово, DVB-данные запущены, частота записана правильно и мужской голос комментирует уровень, то можно подойти к тарелке и начать медленно двигать ее. Если у вас под рукой есть компас, то посмотрите, в каком направлении находится юг. Именно в направлении юга должно смотреть ваше блюдо. (Внимание. Направление пластины правильно только для настройки спутника Экспресс AM1 в Вологде, если вы находитесь в другом месте, направление может быть совершенно другим.) Поверните тарелку изначально чуть выше вертикального положения и начните медленно двигаться в горизонтальном направлении, пересекая весь горизонт (по крайней мере, область на юге). Из-за того, что сигнал на DVB-карте меняется на противоположный не так быстро, как хотелось бы, приходится каждый раз ждать комментатора, пока он скажет уровень сигнала, т.е. только после того, как мужской голос произнес цифры, вы перемещаетесь буквально на 1 градус в направлении горизонта. Убедитесь, что вертикальное положение пластины не меняется. Как только вы «пройдете» весь горизонт, поверните пластину на 1 градус вниз и снова «пройдите» его. Поэтому, когда появится долгожданный сигнал, т.е. шкала «качество сигнала» начнет выдавать 0%, постарайтесь захватить максимальное значение и зафиксировать пластину в этом положении. Затем немного ослабьте затяжку конвертера, чтобы он мог немного провернуться. Медленно поворачивайте преобразователь в одну и в другую сторону, следя за показаниями сигнала. Найдите максимальное значение сигнала, оставьте конвертер в этом положении и затяните зажим.

Если вы все сделаете правильно, то сигнал не заставит вас ждать, но помните об этой работе по настройке антенны — Урок для пациентов. При определенном опыте и сноровке сигнал «захвата» занимает не более пяти минут.

Вместо DVB-data, для настройки антенны на спутник Вы можете воспользоваться программой Quick SAT Finder. Программу можно загрузить с сайта www.fastsatfinder.com. Программа Quick SAT Finder, которую я проверил, версии TT 1.1.2, при желании эту версию можно найти в Интернете. В программу встроено множество полезных функций: поддержка уровня голосового сигнала, быстрый выбор спутника и транспондеров, а также вы можете ввести координаты вашего местоположения, размер тарелки и программа выдаст вам значения углов, на которые вы должны повернуть вашу спутниковую тарелку.

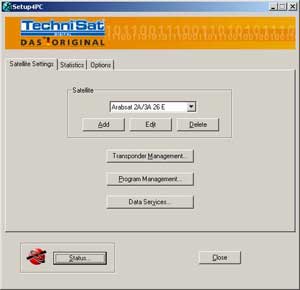

Настройка антенны С помощью DVB-карты SkyStar2. Устанавливаем программу с диска, который шел в комплекте с DVB-картой. После перезагрузки компьютера в трее должен появиться красный значок. Щелкаем по нему нужной клавишей мыши, выбираем Setup4PC. Появится следующее окно:

Нажмите кнопку «Добавить» и в выпадающем окне введите данные и нажмите «OK», как показано на следующем рисунке:

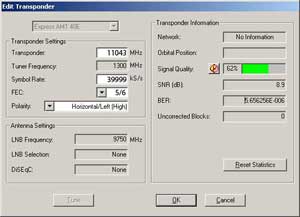

В первоначальном окне нажимаем кнопку «Transponder Management»-> жмем «Add»-> вводим данные, как показано на следующем рисунке-> Нажмите кнопку «Мелодия».

Теперь вы можете подойти к тарелке и начать медленно двигать ее. Если у вас под рукой есть компас, то посмотрите, в каком направлении находится юг. Именно в направлении юга должна смотреть ваша тарелка. (Внимание. Направление пластины правильно только для настройки спутника (Экспресс AM1 в Вологде, если вы находитесь в другом месте, направление может быть совершенно другим.) Поверните тарелку изначально чуть выше вертикали и начните медленно двигаться в горизонтальном направлении, пересекая весь горизонт (по крайней мере, область юга). Из-за того, что сигнал на DVB-карте не меняется в обратную сторону так быстро, как вам хочется, необходимо вращать тарелку с интервалом около 2 секунд, т.е. каждые 2 секунды вы перемещаетесь буквально на 1 градус в направлении горизонта. Убедитесь, что вертикальное положение пластины не меняется. Как только вы «пройдете» весь горизонт, поверните пластину на 1 градус вниз и снова «пройдите» его. Поэтому, когда появится долгожданный сигнал, т.е. шкала «качество сигнала» начнет выдавать 0%, постарайтесь захватить максимальное значение и зафиксировать пластину в этом положении. Затем немного ослабьте затяжку конвертера, чтобы он мог немного провернуться. Медленно поворачивайте преобразователь в одну и в другую сторону, следя за показаниями сигнала. Найдите максимальное значение сигнала, оставьте конвертер в этом положении и затяните зажим.

Для SkyStar2 существует специальная программа для голосового сопровождения уровня сигнала. Она называется SS2Tune. Программу можно загрузить с сайта http://ss2.planetsat.ru.

Используя эту программу и гарнитуру с длинным проводом, подключенную к выходу звуковой карты, вы можете легко настроить свой антенну .

Добавить в:

Настроить спутниковую антенну в Новосибирске на спутники ямал, экспресс, ABS-1, Yamal, intelsat, установка НТВ плюс, Радуга ТВ, Орион, Триколор, Континент ТВ

Здесь вы можете увидеть направление карт Google на спутник вы хотите настроить свой спутник антенну .

Выберите под окном спутник Или несколько спутников при нажатии клавиши CTRL. Увеличьте масштаб карты с помощью значка +. Переместите карту, нажав левую кнопку мыши, и установите маркер в нужном месте. Зеленая линия указывает направление к выбранному спутник .

В Новосибирской области только спутники от 9 до 140 лет в Новосибирске спутники : 90e Ямал 201 — Бесплатные каналы 85.2e Горизонты 2, i s-15 — & quot; Континент ТВ& quot; 75e ab s-2 — & quot; мтс тв& quot; 56E Экспрес с-At1 — & quot; ТРИКОЛОР ТВ& quot;, & quot; нтв+& quot;

Поиск по адресу или городу:

Связь с выбранными спутниками:

Микроволновая природа сигнала Ku-диапазона (10-12 ГГц) такова, что сигнал не может «обойти» физические препятствия. Дома, деревья, столбы линий связи и линии электропередач могут мешать приему сигнала со спутника В назначенном месте установки индивидуального спутника антенны — «посуда». Если вы не уверены, что сможете самостоятельно установить и правильно настроить свой спутник антенну самостоятельно, мы настоятельно рекомендуем вам обратиться к опытным установщикам спутниковых систем антенн По месту жительства уточнить возможность установки ресепшена антенны — «тарелки» в любом случае.

Для индивидуального приема большинства спутников в Новосибирске рекомендуется диапазон KU Band антенны диаметром 80-90 см, спутник Экспрес с-Т1 (оператор Триколор ТВ/НТВ+) хорошо принимается у нас на антенну 55 см. Приёмная антенна Больший диаметр обеспечит прием «с запасом в плохую погоду», но не позволит принимать сигнал при отсутствии физической видимости спутника . Плотное грозовое облако, мокрый снег и интенсивные осадки — все это способствует значительному ослаблению сигнала при прохождении через атмосферу к земле, что иногда может вызвать кратковременные сбои в работе даже при рекомендованных диаметрах антенн .

Как настроить спутниковую тарелку самостоятельно

В настоящее время информационные технологии поражают стремительными темпами развития, предоставляя все больше возможностей современному человеку. Несмотря на постепенное развитие интернет-телевидения, спутниковое вещание остается на вершине популярности и качества, поскольку способно дать четкую картинку цифрового изображения в любое время дня и ночи. Поэтому многие задумываются, как установить спутниковую антенну и можно ли это сделать самостоятельно. Ответ здесь будет утвердительным, так как это вполне доступно любому человеку при условии тщательного изучения технологии по настройке спутниковое оборудование.

Итак, прежде всего, следует напомнить, что самыми популярными спутниками, которые транслируют пока 73 российских канала, являются Sirius, Amos и Hotbird. Основным преимуществом установки тарелки является ее стоимость, так как рано или поздно вы полностью окупите затраты на спутниковое оборудование. В конце концов, большинство телеканалов транслируются без кодирования и поэтому совершенно бесплатны.

Как настроить спутниковую антенну и что для этого нужно? Чтобы осветить этот вопрос, давайте начнем со стандартного набора спутников антенны :

1. Зеркало (тарелка) & mdash; служит для приема сигнала от спутника и может иметь размеры от 60 до 129 см в диаметре.
2. Конвертер & mdash; это устройство для перекодировки сигнала в частоту, на которой работает следующее устройство и mdash; приемник.
3. DVC — ресивер & mdash; он непосредственно принимает декодированный сигнал от конвертера и передает его на ваше цифровое устройство (телевизор, плазму и т.д.). Кроме того, DISEQ (диск), устройство для соединения нескольких преобразователей в один блок, а также кабели и зажимы также входят в стандартный комплект питания. И, конечно, не стоит забывать о высококачественных крепежах, которые понадобятся для направления плиты на спутник Юго-Запад.

Существует множество преимуществ, где вы можете найти ответ на вопрос, как настроить спутник антенну Тем не менее, если проанализировать многие из них, всю работу можно свести к нескольким этапам:

1. Подготовка оборудования к установке. На этом этапе, согласно инструкции, соберите саму плиту, прикрепив к ней кронштейны и все остальные технические детали. Важно обратить внимание на то, что необходимо аккуратно присоединить & laquo;f» кабель к разъему, расположенному в нижней части приемной пластины. Открыв крышку, мы найдем экран, в котором будет несколько разъемов, в один из которых мы установим кабель. Затем преобразователи подключаются к блоку, который, в свою очередь, через специальный разъем присоединяется к приемнику.

1. Как настроить спутник антенну Чтобы получить хороший и качественный сигнал? Теперь мы переходим к самой важной части всей операции — настройки спутниковой антенны . Итак, мы устанавливаем частоту приема на спутник Сириус, для чего в приемнике ставим тариф 27500, частота 11766 с поляризацией & laquo;n». Приемник имеет две полосы для приема сигнала & mdash; красная и желтая первая указывают на подключение пластины и уровень сигнала. Желтая полоса определяет качество сигнала. Обычно сразу после соединения последний красный бар указывает на сигнал где-то на уровне 35-40%, а желтый приближается к нулю. Затем остается настроить качество сигнала, вращая пластину, чтобы найти наиболее приемлемое положение для сигнала. Вы должны вращать тарелку с настройкой приемника до тех пор, пока качество сигнала не увеличится до 65-70%, что гарантирует вам высокое качество изображения в любое время. Таким образом, как настроить трехцветную спутниковую тарелку, мы теперь знаем. Для дальнейшего улучшения сигнала следует сделать следующее настройку Боковые конвекторы с экспозицией соответствующих частот (AMOS & MDASH; частота 10722, поляризация & laquo;n&raquo-, скорость 27500; для hot bird частота 11034, поляризация & laquo;V& raquo-, скорость 27500). Затем нажмите кнопку SCAN на приемнике, и система автоматически найдет и сохранит для вас все возможные каналы.

Теперь вопрос о том, как настроить спутниковую антенну, не представляет для нас сложности, поскольку, зная особенности установки оборудования всей системы, правильное настройку Вы можете сделать это сами.

Как самому настроить спутниковую антенну Триколор: подробная инструкция

Самый простой способ связаться со спутниковым телевидением Триколор — вызвать опытного специалиста. Но если такая возможность была недоступна, вам необходимо выяснить. в настройке оборудование самостоятельно. Как настроить антенну с Триколор ТВ на спутник себя? И возможно ли это сделать вообще?

Для захвата сигнала спутника А чтобы добиться четкой, стабильной техники, не обязательно иметь особые способности. Терпение и точность гораздо важнее, потому что в некоторых случаях настройка Это может затянуться и занять более часа.

Как установить его самостоятельно антенну Триколор ТВ?

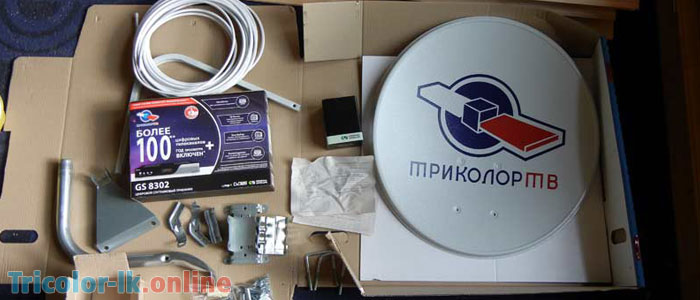

Прежде чем приступить к работе к настройке Знаки, необходимо собрать и установить оборудование. И первый шаг — это ознакомление с инструкцией по установке. Это позволит вам лучше ориентироваться в исследовании и понимать важность каждого действия.

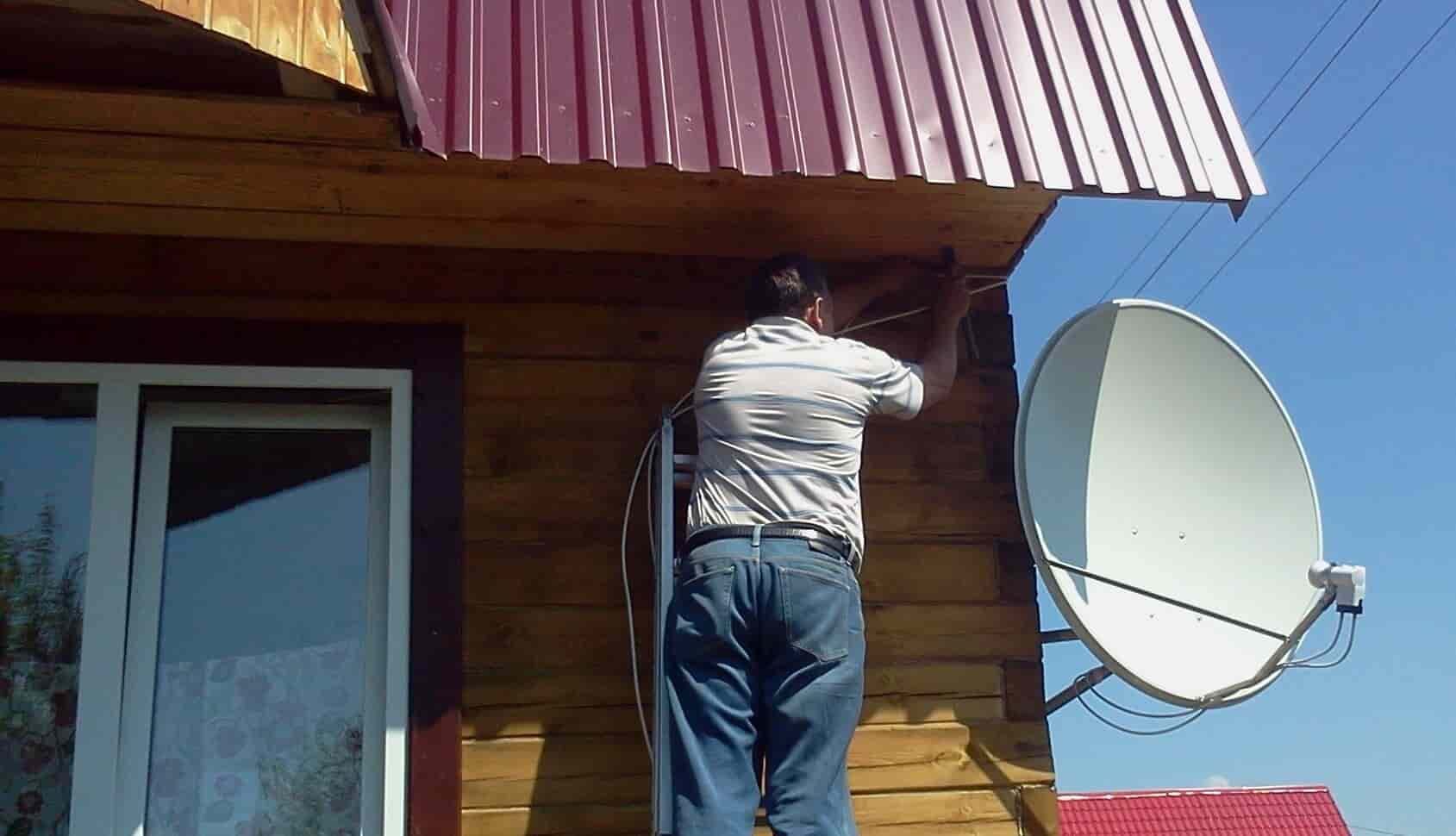

Сама сборка антенны Достаточно просто. Чтобы подготовить оборудование к работе, необходимо:

1. Соберите плиту, если это не было сделано сотрудниками магазина, где она была приобретена;
2. присоединить к антенне конвертер (разъемы должны быть направлены вниз, чтобы в них не попадала вода);
3. Подведите кабель к конвертеру и изолируйте место соединения (это необходимо для дополнительной защиты от влаги);
4. Закрепите оборудование на кронштейне, который теперь должен быть установлен на стене или крыше;
5. Удалите дополнительные провода и присоедините кабель к антенне чтобы она не ломалась и не мешала.

Закрепив кабель, стоит оставить около метра провода, может понадобиться в будущем.

После завершения установки пластины необходимо подключить ее к ресиверу и подключить оборудование.

Затем необходимо отправить телевизор на поиск каналов, после чего останется найти канал с надписью «Нет сигнала». Это станет индикатором правильного подключения техники.

Как настроить тарелку Триколор ТВ на спутник самому без прибора?

Распределив функции установки антенны , необходимо обратить внимание на другие особенности установки. Особенно важно знать, где должна находиться пластина и каков должен быть правильный угол расположения оборудования.

Прежде всего, следует соблюдать важнейшие требования к окружающему пространству. Вокруг не должно быть никого:

• высокие деревья;
• многоэтажные здания;
• радиостанции;
• источники сильного магнитного поля;
• большие высокие предметы.

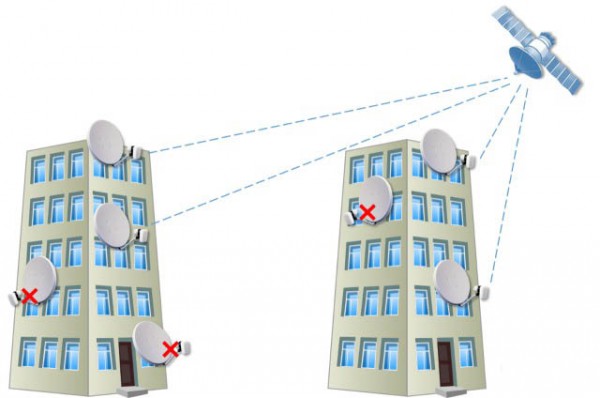

Между спутником и тарелкой не может быть видимых барьеров, так как принимаемый сигнал не сможет их преодолеть. Сильное магнитное поле станет серьезным препятствием.

Наиболее разумно разместить антенну на южной стороне дома, как и почти все телевизионные спутники Находится на экваторе. Кроме того, устройство должно быть направлено на 36 градусов восточной долготы. Тем, кто не привык вычислять азимут, следует ориентироваться на полуденное солнце. Желательно, чтобы конвертер был обращен в этом направлении.

Но акцент на экваторе остается.

Если у вас остались вопросы или есть жалобы, сообщите нам об этом

Задать вопрос

Как настроить антенну Сам телевизор TRILOLOR.

Выбрав место и завершив установку оборудования, вы можете приступать к к настройке Сигнал. И первое — это подготовка приемника. Вам потребуется:

1. Нажмите кнопку I на пульте дистанционного управления (она включает ТРИКОЛОР ТВ на информационный канал);
2. Посмотрите на шкалы, которые появляются на мониторе (их две);
3. Пройдите рядом с кем-нибудь, чтобы следить за изменениями показателей.

Как только вы разберетесь с приемником, можно приступать к регулировке пластины. Для этого нужно зафиксировать его на самом высоком или самом низком угле наклона и медленно поворачивать в горизонтальной плоскости. Вам нужно переехать антенну 5-10 миллиметров за один раз. Затем сделайте небольшой перерыв. Это необходимо для того, чтобы приемник мог уловить и обработать сигнал. Обычно это занимает чуть больше 5 секунд.

Закончив вращение пластины на первоначально выбранный угол, следует немного изменить его и повторить операцию.

И поэтому, пока качество приема не станет идеальным, обе шкалы не будут заполнены.

Когда индикаторы показывают стабильную технику, стоит нажать кнопку OK. Если все сделано правильно, вы увидите сообщение от триколора (или появится изображение). Иногда вы можете найти другого вещателя вместо нужного вам, но воспользоваться его услугами будет невозможно, поэтому вам необходимо продолжить настройку .

Еще один важный нюанс, о котором следует помнить во время настройки это позиция самого клиента. Вы не можете находиться на пути приема сигнала, так как в этом случае точно не удастся установить телевизор.

Как настроить тарелку на «Триколор ТВ»?

Правильная настройка Оборудование — гарантия качественного и стабильного приема. Но чтобы не столкнуться с трудностями, необходимо знать, как настроить спутник антенну Триколор. Правда, этот процесс вполне доступен, ведь чтобы справиться с ним, нужно просто серьезно заинтересоваться этим вопросом. Кроме того, вам понадобятся терпение, внимательность и точность, без которых вы не сможете поймать нужный сигнал. Не помешает помощь близких, которые будут следить за изменениями после каждого поворота тарелки. Но если возникнут серьезные трудности, можно обратиться к профессионалам, которые быстро справятся с установкой и подключением телевизионного оборудования.

Как настроить антенну Триколор ТВ – инструкция и видео

Подключая пакет услуг крупнейшего отечественного спутникового вещателя, клиенту также необходимо будет установить дополнительные настройку Специальное оборудование. «Как настроить спутник антенну Триколор? » – Фактическое количество среди абонентов, которые по определенным причинам не могут воспользоваться услугами сторонних специалистов. Этот процесс напрямую влияет на дальнейшее функционирование всей системы спутникового телевидения и требует четкого соблюдения приведенных инструкций.

Развитие технологического процесса способствовало разработке специальных устройств, с помощью которых можно не только определить оптимальное направление для спутниковой антенны, но и улучшить качество конечного изображения. В этой статье мы рассмотрим подробные инструкции и раскроем все особенности процесса обретения независимости настройки тестирование и устранение неисправностей антенны .

Как самостоятельно настроить тарелку Триколор ТВ на спутник

Подписавшись на выгодный пакет услуг, новые клиенты компании получают комплект оборудования, которое необходимо подключить на спутник . Как упоминалось ранее, эти действия требуют следования четким инструкциям. Технические характеристики требуют установки на определенной высоте и азимуте. Эти параметры указаны оператором в соответствующем техническом разделе официального сайта и могут быть получены при непосредственном обращении в службу поддержки.

В качестве альтернативы отмечается использование дополнительного программного обеспечения, наиболее популярным из которых в 2021 году является Satellite Antenna Alignment. Рекомендуется проверить актуальность версии, установленной на компьютере, что обеспечит правильность предоставленных данных.

Настроить антенну Трехцветная самостоятельная работа – подробные инструкции

Рассмотрение вопроса о том, как установить антенну Триколор, необходимо подготовить первоначальный перечень инструментов, без которых работа по установке и дальнейшему настройки будет невозможно:

• Тарелка диаметром не менее 60 сантиметров;
• перфоратор или подготовленные отверстия для установки кронштейна;
• основные и дополнительные крепежные элементы;
• электрическая лента, гаечные ключи, рабочий уровень;
• при желании можно использовать специальное устройство, позволяющее автоматически проверять уровень сигнала и качество получаемого изображения. Это будет обсуждаться далее в соответствующем разделе.

Прибор для настройки спутниковых антенн Триколор

Подходящие технические средства с одноименным названием «устройство для настройки спутниковых антенн «. Компактное устройство работает по следующему принципу:

1. Устройство подключено напрямую с антенной при помощи кабеля;
2. После завершения синхронизации система выведет на экран изображение или соответствующие звуковые сигналы, указывающие на дальнейшие действия для достижения наилучшего сигнала;
3. Как только оптимальное положение найдено, зафиксируйте спутник и подключите соответствующий кабель. Мы будем уделять этому процессу больше внимания.

В качестве аналога можно указать на мобильное приложение для операционных систем Android и iOS. Используя геолокацию и дополнительные датчики, вы также сможете определить эффективное местоположение. Вы можете найти такое программное обеспечение в официальных маркетплейсах вышеперечисленных платформ.

Как настроить тарелку Триколор ТВ на спутник самому без прибора

Вы также можете самостоятельно установить все необходимые компоненты системы спутникового телевидения, не прибегая к помощи устройства. Этот процесс займет больше времени и требует соблюдения инструкций. Мы уже рассмотрели способ получения координат и направления антенны для связи со спутником.

Давайте начнем установку:

1. Подготовьте отверстия для установки кронштейна для тарелок и дополнительного держателя;
2. Установите преобразователь. Его головка должна быть установлена в направлении вниз, чтобы вы могли защитить устройство от внешних факторов;

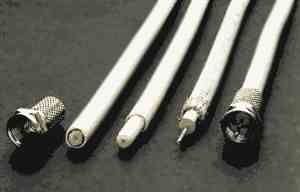

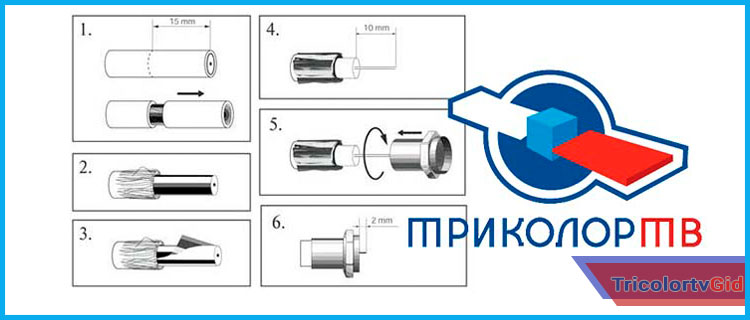

3. Дальнейшее подключение F-коннектора требует раскрытия кабеля на 10 мм, после чего его необходимо загерметизировать;
4. Кабель должен быть прочно закреплен стяжками, обеспечивающими защиту от порывов ветра;
5. Фиксация антенны не должны препятствовать его дальнейшей регулировке путем перекручивания.

Дальнейшая работа с системой заключается в следующем в настройке Приемник и поиск каналов.

Советы и видеоинструкции

Прежде чем продемонстрировать наглядное видео, стоит упомянуть о дополнительных рекомендациях:

• Остекленные лоджии не подходят для установки антенны так как они препятствуют стабильной передаче сигнала;
• Снег и дождь также могут негативно повлиять на «картинку», отображаемую на экране, позаботьтесь о дополнительной защите;
• Монтаж крыш без водослива и под местами ската снега неэффективен по вышеуказанным причинам;
• Деревья, листва и другие физические объекты мешают обмену спутниковым сигналом. Территория должна быть открытой;
• Изоляция мест расположения кабелей и соединений имеет важное значение при настройке . Запаситесь и герметиком для этих целей.

Это поможет вам понять, как настроить антенну Тиколор самостоятельное видео с пошаговым разъяснением действий и наглядным примером.

Как самостоятельно настроить тарелку Триколор ТВ на спутник – подробная инструкция

Вопрос о том, как сконфигурировать компаньона антенну Триколор, не всегда связан с покупкой блюда. Иногда такая информация требуется в ситуациях, когда связь со спутником была прервана после урагана, который повернул устройство боком.

Несмотря на очевидную сложность, каждый может справиться с возникшей проблемой. Это будет особенно просто, если в процессе настройки Одновременно будут задействованы 2 человека. Это необходимо для более простого контроля изменений и проверки полученного сигнала.

Вам не нужно беспокоиться о времени подключения телевизора. Если подойти к установке спокойно и осмысленно, достижение нужного результата точно не растянется надолго и будет быстрее, чем время ожидания официанта.

Установка спутниковой антенны

Поиск сигнала со спутника Это может быть бессмысленно, если владелец плиты не подумал о правильном выборе места крепления оборудования. Даже в 2021 году передача луча не может преодолеть большие площадки, поэтому, чтобы не оказаться в неудобном положении, стоит убедиться в отсутствии приема:

• Большие здания, деревья, другие объекты, которые могут помешать качественному приему сигнала;
• Радиодиапазон, способный создавать помехи;
• Другие объекты, создающие препятствия для лучей из космоса.

Кроме того, следует подумать о защите оборудования от дождевой воды, поскольку она способна не только оставить зрителя без любимого сериала, но и полностью вывести его из строя. Это не будет лишним, а возможность быстрого доступа к антенне Самостоятельно удалять из него лишний мусор и лед.

Как настроить трикодер антенну независимо — все возможные методы

Перед началом подготовки настройки При этом следует обратить внимание на несколько существенных нюансов:

• Не стоит утруждать себя ловлей сигнала в дождливую погоду, так как это заметно мешает получению желаемого результата и серьезно усложняет процесс;

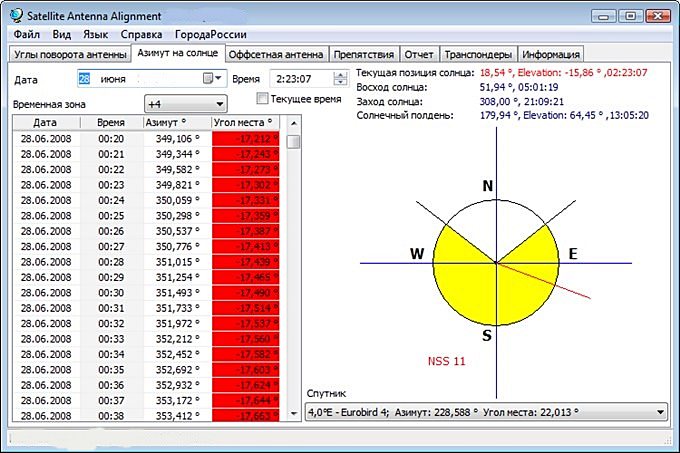

• Рекомендуется заранее отметить, в какой точке неба находится солнце в полдень, это поможет сориентировать сигнал маяка. на спутник ;
• Стоит позаботиться о том, чтобы пригласить человека, который поможет связаться с телевизором.

Кроме того, если есть такая возможность, можно приобрести специальное устройство, которое отмечает выбор правильного положения антенны . Не помешает справочная информация, размещенная на веб-сайте провайдера.

Как настроить тарелку Триколор ТВ на спутник самостоятельно — без устройства

Если приобретение устройства невозможно, необходимо разобраться, как настроить тарелку на Триколор ТВ на спутник Вы сами. Стоит повторить, что разумный подход к задаче значительно упростит подключение телевизора и сократит время, необходимое для достижения желаемого результата.

Для подключения вам необходимо:

1. Убедитесь, что все оборудование собрано и готово к работе;
2. Включите телевизор и приемник;
3. Переход к разделу настройки сигнал (появятся 2 шкалы);
4. повернуть антенну в заранее выбранном положении (полуденное положение солнца) и зафиксируйте его в максимально высоком положении;
5. начните постепенно вращать, пока положение не достигнет уровня, когда солнце находится на 14 часах;
6. слегка уменьшить угол наклона пластины и повторить процесс.

Ассистент, который в этот момент находится перед экраном телевизора, обязан следить за происходящими изменениями в показателях и видео, передавая необходимую информацию тому, кто вращает тарелку.

Важно добавить, что любое изменение положения должно составлять всего несколько миллиметров, а для получения результата необходимо сделать паузу на 5-10 секунд.

Навигация по постам

предыдущий пост

alt=»как настроить тарелку триколор тв» width=»75″ height=»75″/>Как подключить Триколор без ресивера к телевизору

Следующий пост

Оплата Триколор ТВ через Сбербанк онлайн с телефона – без комиссии alt=»как подключить трехцветный ресивер к телевизору» width=»75″ height=»75″/>

Как найти нужный спутник . Как самому настроить спутниковую тарелку от и до.

Чтобы принимать спутниковое телевидение, необходимо сначала найти место для установки спутника антенны . Основным требованием при выборе места для установки антенны является хороший обзор в направлении на спутник . На воображаемой линии, соединяющей антенну и спутник не должно быть никаких препятствий для прохождения сигнала (деревья, здания, высоковольтные провода и т.д.).

Наша рекомендательная служба на спутники Триколор (Eutelsat 36V, Express-AMU1 36.0°E), НТВ+(Eutelsat 36V, Express-AMU1 36.0°E), Hot Bird 13A/13B/13C 13.0°E, АктивТВ (Рикор) (Intelsat 904 60.0°E), МТС ТВ (ABS-1 75.0°E), Телекарта (Intelsat-15 85. 2°E), Континент ТВ (Intelsat-15 85.2°E), Ямал 201 90.0°E поможет вам в выборе оптимального места для установки спутника антенны .

Выбор спутника : Спътници за оператори: гореща птица 13a/13b/13c 13 ° E ТриколорТВ (Экспресс-Аму1 36 ° E) Триколор-Сиб (Экспресс-АТ1 56 ° E) НТВ плюс (Eutelsat W4, W7 36 ° E) Активен (Intelsat 904 60 ° E) МТС ТВ (ABS-1 75 ° E) на телевизора (Intelsat-15 85. 2 ° E) Континент ТВ (Intelsat-15 85.2 ° E) Ямал 201 90 ° E Китенет (Ямал 402 54. 9° E) Седнали сателиты Координаты: 180e Intelsat 18 172E Eutelsat 172a 169e Intelsat 8 166e Intelsat 19 164e Optus B3 (вкл. 4,7°) 162e Superbird B2 160e Optus d1 159e Intelsat 706 (вкл. 1,5 °) 156e Optus) Optus D2 150E JCSAT 1B (вкл. °) 144e Superbird C2 140e Express AM5/AT2 138E TELSTAR 18 134E APSTAR 6 132E 131. 8E VINASAT-2 128E 125E ChinaSata 6A 124E 122.2ASAIT 4B 122.2.2ASAIT 4B 122.2.2ASAIT 4B 122.2.2.2ASAI 119.5E THAICOM 4 118E TELKOM 2 116.5E Indostar 1 116e Koreasat 6/Abs 7 115. 5e Chinasat 6b 113e Koreasat 5 110.5e Chinasat 10 110e N-SAT 110/BSAT 3A 109.8E 108.2E SES-7 108E NSS-11 | Telkom 1 105.5e Asiasat 7 105e Asiastar 103.3e Chinasat 20 103e Express AM3 101.5E Zhongxing-22A 100.5E Asiasat 5 98.0e Chinasat 11 96.5e Express AM33 95E NSS 6/SES 8 93.5. Yamal 201 | 300K 88e St 2 87.5e Chinasat 12 86.5e Kazsat 2 85.0e Horizons 2 85.2e Intelsat 15 83E INSAT 4A 78.E THAICOM 5 | 6 76.5E APSTAR 7 75E ABS 2 74E ISTAT 3C | | 4CRA | 4CRA 4C | 4CRA 4CRIST 3C | 4CRA 72. 1 E Intelsat 22 70.5E EUTELSAT 70B 68.5E Intelsat 20 | 7 66e Intelsat 17 65.0E AMOS 4 64.2E Intelsat 906 63E ABS 4 62E 12 56e Express At1 56e Bonum 1 54. 9e Yamal 402 55.0 E G-Sat 8 53e Express-Am 22 52.5e Yahsat 1A 50.5e NSS-5 (Вкл. 0.8°) 49e Yamal 202 48e AfgAnsat 1 47. 5e Intelsat 10 46e Azerspace 1 45e Intelsat 12 42E T 39E HELLAS SAT 2 38E PAKSAT-1R 36E EUTELSAT 36A | 36B 33E EUTELSAT 33A | 702 32.8E Intelsat 28 31.5E Astra 5B 31.4E 2B 30.8E 30.5E Arabsat 5A 29E OX-EUR-EUR-EUREL | 2F 26E BADR 4 | 5 | 6 25. 5e Eutelsat 25b 23.5e Astra 3b 21.5 Eutelsat 21b 20e Arabsat 5c 19.2e Astra 1Kr | 1L | 1M | 1N 17E AMOS 5 16E EUTELSAT 16A 13E 13C | 13D 10E EUTELSAT 10A 9E EUTELSAT 9A 7E 7E EUTELSAT 7A | e ses 5 4. 9e astra 4a 4e eutelsat 25a 3.1e eutelsat 3b 2.8e rascom qaf 1r 2e astra 1c 0e syracuse 3a 0.8w intelsat 10-02 2.5w msg-3 3w abs 5 4w amos 2 | 3 4. 3w thor iii 5w eutelsat 5 Запад A 5.2W Syracuse 3B 7W Nilesat 102 | 7.3W Eutelsat 7 Запад A 7.8W Eutelsat Hot Bird 13a 8w Eutelsat 8 Запад A 11W Express-AM 44 12. 5W Eutelsat 12 West Axpress 4A 15 (Orion 2) 15.5W inmarsat 3- F2 16W Luch 5B 17.8W Skynet 5C 18W Intelsat 901 20W NSS-7 22W SES-4 24.5W Intelsat 905 27.5W Intelsat 80W Hispasat 1C | 1D | 1E 31.5W. 40.5W NSS-806 | SES-6 41W TDRS 9 43W Intelsat 11 43.1W Intelsat 9 45W Intelsat 14 45.2W Echostar 15 47.1W NSS-703 48W Amazonas 50W. 05 58W Intelsat 16 | 21 60W GOES 12 61W Amazonas 2 | 3 61.5W Echostar 12 | 16 | 3 63W TELSTAR 14R 63.2W BRASILSAT B2 65W Star One C1 67W AMC-3 | AMC-4 70W Star One C2 72W AMC-6 ( GE-6) 72.7W NIMIQ 5 75W Star One C3 77W Echostar 1 | 8 78W Venesat-1 79W AMC-5 80. 8W AMC-2 82W NIMIQ 4 83W AMC-9 84W BRASILSAT B4 85W AMC-16 85.1W XM-3 | XM-5 87W SES-2 89W GALAXY 28 91W GALAXY 17 91.1W NIMIQ 6 92W Brasilsat B3 93. 1W Galaxy 25 95W Galaxy 3C 96W Sirius FM-5 96.2W Echostar 6 97W Galaxy 19 (G-19) 97.6W Inmarsat 4-F3 99W Галактика 16 (G-16) 99.2W DirecTV 11 100.

8W DirecTV 8 101W DirecTV 4S | 9S 101.3W Skyterra 1 102.8W DirectV 10 | 12 103W AMC-1 | SES-3 105W AMC-15 | 18 107.1W Echostar 17 107. 3W Anik F1 | F1R 110W DirecTV 5 | Echostar 10 | 111W Terrestar-1 111.1W Anik F2 | WildBlue-1 113W SATMEX 6 114.9W SATMEX 5 115W XM-4 (Blues) 115.1W VIASAT-1 115.2W XM-1 (ROLL) 115. 3W XM-2 (ROCK) 116.8W MEXSAT 3 | SATMEX 8 118.7W ANIK F3 119W Echostar 14 | 7 121W Galaxy 23 (G-23) 123W Galaxy 18 (G-18) 125W AMC-21 | Galaxy 14 127W Galaxy 13 129W Ciel-2 | Galaxy 12 131W AMC-11 (GE-11) 133W Galaxy 15 135W AMC-10 135.4W GOES 15 137W AMC-7 (GE-7) 139W AMC-8 (GE-8) 174W TDRS 10 177W NSS-9 на спутники Инструкции по использованию интерактивной карты для определения направления спутниковой антенны

Популярные операторы, передающие русскоязычные каналы (Триколор (Eutelsat W4, W4), НТВ+ (Eutelsat W4, W4, W7), Hot Bird 13A/13C, Актив (Рикор) (Intlsat 904), Радуга ТВ (ABS-1), ТВ Палаты (Intelsat-15), ТВ Континент (Intelsat-15), Ямал 201)

Перед установкой спутниковой антенны, прежде всего, необходимо определиться с выбором нужного направления.

1. Рассмотрите пункты действий, необходимых для решения проблемы: антенны Найдите предполагаемое место установки на интерактивной карте
2. . В большинстве случаев, чтобы быстро найти адрес на карте, необходимо ввести его в поле «адрес или объект» (расположенное в верхней части карты). Если система найдет несколько адресов, подходящих под параметры поиска, вам будет предложено выбрать один из них. При выборе нужного адреса карта автоматически устанавливается на интересующий вас объект.
3. После определения примерного расположения адреса необходимо уточнить место предполагаемой установки. Для этого, как правило, увеличивается масштаб карты (управление масштабом осуществляется с помощью кнопок + и -, расположенных в левой части окна карты). Тип карты переключается в режим отображения спутниковых снимков (в правом верхнем углу вместо точки «схема» выберите «Спутник»). антенны На спутниковой карте необходимо как можно точнее установить координаты места установки антенны . Для этого нажмите левую кнопку мыши на нужном объекте. В указанном мести появится маркер, символизирующий место установки спутника

. Расположение маркера можно изменить, перетащив его на карте. на спутник После выполнения указанных действий на карте появится маркер с координатами, соответствующими месту установки спутниковой тарелки. Линия, направленная маркером, указывает направление

Передача «Триколор» и НТВ+ (Eutelsat W4, W7 36.0E°). Вас спутник Для определения направления к другому интересу спутника Вам необходимо выбрать его название в списке «Выбор антенны «. Направление линии, показывающей направление, а также информация об угле наклона

И реверс конвертера изменится. спутнику Кнопка изображения позволяет получить подробную информацию о выбранном антенны (Оптимальный размер

для вашего региона и т.д.).

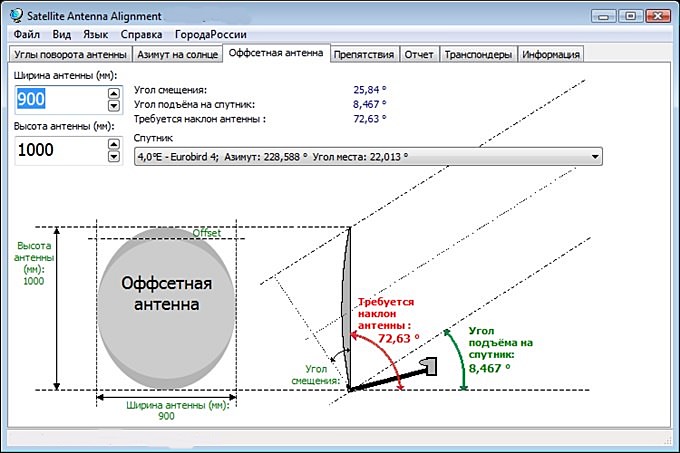

Для правильной настрой спутниковой антенны Установка угла наклона спутниковой антенны (угол спота) антенны . Для офсетной антенны В углу сайта вам необходимо знать параметры вашего антенны Является ли это основным карпом для компенсации параметра? . Значение этого параметра можно узнать в паспорте

Или на сайте производителя. У большинства производителей он находится в пределах 18°-27°. для настройки на выбранный Вами спутник Нахождение значения угла смещения? , можно вычислить значение угла наклона y =?-? спутника .

. Угол? — Угол места для выбранного антенн Не бойтесь, если в результате вычислений у вас получится отрицательное значение y, для смещения антенна Это нормальное явление,

вы будете направлены немного «в землю». антенны Установка угла поворота

Азимут оси луча антенны на спутник по азимуту (в горизонтальной плоскости) антенны означает угол, выраженный в градусах, образованный между линией, указывающей географическое направление на север, и проекцией оси главного лепестка диаграммы излучения антенны , направленной на спутник .

на плоскости поверхности посевного материала в месте установки антенны Положительное азимутальное направление определяется движением

по часовой стрелке с севера.

Истинный азимут или географический азимут — это угол, измеренный по часовой стрелке, между географическим меридианом и направлением на объект.

Магнитный азимут — угол, измеряемый по часовой стрелке, между магнитным меридианом (северным направлением иглы компаса) и направлением на объект.

Настройка угла поворота конвертера на спутниковой антенне

Положительное значение угла поворота соответствует вращению преобразователя по часовой стрелке, отрицательное — против часовой стрелки. Вращение конвертера отображается на боковой стороне спутниковой антенны.

Для приема сигналов со спутников, вещающих в круговой поляризации (ТриколорТВ, НТВ+), угол поворота конвертера не важен.

Магнитное склонение

Магнитное склонение — угол между истинным меридианом и магнитным меридианом. Восточное магнитное склонение считается положительным, западное магнитное склонение — отрицательным.

Давайте начнем с нескольких терминов. антенну Среди обычных неподготовленных пользователей бытует мнение, что самостоятельно установить и настроить спутниковую систему практически невозможно. На самом деле, это совсем не так. Ниже приведены простые инструкции для «чайников» по самостоятельной установке и настройке спутника

без расчетов, сатфайндеров и прочих атрибутов профессионалов. Если вы являетесь профессиональным монтажником, то следующий материал вряд ли будет вам интересен. антенны Несмотря на то, что всю информацию уже можно найти в Интернете, я все же попытался поместить все основные сведения, которые я получил, на одной странице — для удобства. Я просто попытаюсь рассказать своими словами и с фотографиями, как я устанавливал и настраивал спутниковую систему. Сразу же следует сказать, что установка ТОЛЬКО смещения фиксируется антенну без прямой фокусировки или моторизованный. Тем не менее — возможно, как бы вы ни старались — установить и настроить его самостоятельно антенну это может не сработать. Тогда вам необходимо пригласить профессионального монтажника. Мне трудно представить, как это можно сделать, но на форумах были люди, которые днями бились в тщетных попытках установить и настройка . В других случаях самостоятельный выбор компонентов и самостоятельная установка могут сэкономить некоторые, иногда значительные, средства. Кстати — мне лично показалось интересным установить все самому В чем разница между установкой настройки антенны -такие же.

системы «на глаз» от профессиональной установки? Почти ничего. За исключением более точного первоначального расчета (что экономит много времени), система и принцип крепления Предупреждение: любые работы, связанные с высотой и электричеством, опасны для жизни. Если что-то вызывает хотя бы малейшее беспокойство, не рискуйте, доверьтесь профессионалам. Устанавливайте его самостоятельно на свой страх и риск. В любом случае, помните о мерах предосторожности и о том, что все опасные работы на большой высоте выполняются только профессионалами с проверенными средствами защиты.

Телевизионный спутник Перечень основных понятий. Все спутники — Космический аппарат, находящийся на геостационарной орбите Земли и передающий телевизионный сигнал на определенную территорию на Земле через транспондер. что спутник расположенные в экваториальной плоскости, так что они находятся на одной широте, но отличаются по длине. Помимо названия, они имеют обозначение долготы. Например, Амос 4W означает спутник называется Амос и находится на 4 градуса западнее (W — запад). Hotbird 13E- что спутники Жар-птица расположена на 13 градусе восточной долготы (Е — восток). предположительно,

«закрепленные» в определенных точках орбиты, они также имеют определенные зоны покрытия на Земле.Транспондер на спутнике — расположенный приемопередатчик спутники . Он характеризуется шириной и направлением передаваемого луча и частотой излучения. Передача осуществляется в двух основных диапазонах — C-Band и Ku-Band. В С-диапазоне (4 ГГц) в основном американские и российские на спутнике , в Ku диапазоне (10,700-12,750 ГГц) — европейский. Вещание осуществляется в линейной или круговой поляризации. Которые в свою очередь различаются по вертикали (V) и горизонтали (H) для линейной поляризации и слева (L) и справа (R) для круговой поляризации. Когда говорят «сигнал от транспондера 11766H», имеют в виду транспондер, передающий сигнал на частоте 11766 МГц с горизонтальной поляризацией. транспондеры

Спутниковая антенна встречается от нескольких до десятков штук. со спутника — основной элемент спутниковой приемной системы абонента антенна . Простыми словами — антенны «собирает» слабый отраженный сигнал спутника по своей поверхности и фокусирует его в определенной точке, где установлен датчик. Чаще всего антенны — прямой фокус и смещение. Прямой фокус — это параболическое зеркало с фокусом в геометрическом центре, а смещенный — со смещенным фокусом (ниже геометрического центра антенны ). Соответственно, конвертер прямого фокуса антенны установленный в центре, со смещением смещен к низу. Наиболее распространенными среди обычных пользователей являются именно смещение и настройке . Производятся антенны . Они дешевы и просты в установке. антенны Разные диаметры и из разных материалов. Материалом обычно служит алюминиевый сплав или сталь. Есть и антенны фиксированный (жестко закрепленный) антенну с приводом (подвеска двигателя). Подвеска двигателя вращается антенны под заданными углами и позволяет принимать сигнал с огромного количества спутников, находящихся в поле зрения. Настроить последний для новичка не очень просто. Размер спутника . Диаметр антенны выбираются индивидуально, в зависимости от уровня сигнала, необходимого для просмотра антенны необходимо выбирать с определенным ограничением, так как атмосферные осадки (сильный дождь, снег) создают значительные помехи в спутниковом сигнале. Это особенно верно для Ku-диапазона. Но в то же время не стоит впадать в крайности — если антенну достаточно диаметра 0,9 м, нет необходимости покупать

1,5 м — он весит больше, и его площадь больше подвержена воздействию ветра.Конвертер спутника , отраженного от антенны -устройство, предназначенное для приема сигнала антенны и устанавливается на соответствующий держатель фокуса спутник . Основное назначение конвертера — преобразование частоты принимаемого спутникового сигнала (например, для Ku-диапазона это 10,7 — 12,75 ГГц) в промежуточную частоту (900 — 2150 МГц), при которой затухание сигнала, передаваемого по кабелю, будет меньше. Поскольку мощность принимаемого спутникового сигнала очень мала, второй важной задачей конвертера является его усиление до приемлемого уровня для приемного тракта ресивера. Поскольку каждый преобразователь вносит в сигнал свой собственный уровень шума, но при этом является малошумящим, его также называют LNB (Low Noise Block). Преобразователи предназначены для работы в линейной или круговой поляризации и выбираются в зависимости от того, какая из поляризаций излучается

(например, популярные пакеты НТВ+ транслируются в круговой поляризации, и универсальный конвертер линейной поляризации, несмотря на название «универсальный», не подходит для приема). Если конвертер универсальный, то он переключается на заданную поляризацию при напряжении 13/18 В, подаваемом приемником. 13 В — вертикальная поляризация, 18 В — горизонтальная. Еще один нюанс: конвертеры бывают с 1-м выходом, 2-м, 4-м, 8-м. В зависимости от того, сколько независимых точек просмотра будет установлено, необходимо установить конвертер с соответствующим количеством выходов, так как все выходы конвертера являются независимыми.Мультифид спутники — Держатель для дополнительного преобразователя. Поскольку антенну расположенных на геостационарной орбите относительно близко друг к другу (по определенным стандартам), возможен одновременный прием сигнала на одном спутника используя мультифид с нескольких близлежащих спутников. Классический пример-3 антенну (Hotbird 13E, Sisius 4.8E, Amos 4W) получен на 1 фиксированном антенны . Как правило, основной (фокальный) держатель

установлен конвертер, который настроен на Sisius 4.8E, на 1-м мультиконвертер на Hotbird 13E, на 2-м мультиконвертер на Amos 4W.Disek (DiseqC) спутника это устройство, которое переключает сигнал с нескольких конвертеров на 1 кабель. Поскольку приемник может принимать сигнал только от одного спутнику соответствующий

конвертер должен быть подключен к приемнику. Диск делает именно это — он подключает необходимый в данный момент конвертер к ресиверу. Дисеки бывают разные, созданные для работы по определенному протоколу. Протокол DiseqC 1.0 является однонаправленным и используется, когда количество преобразователей не превышает 4. DiseqC 2.0 — это то же самое, только двунаправленное и совместимое с 1.0. DiseqC 1.1 используется для подключения большего количества конвертеров. Протокол 1.2 используется для управления позиционером. Кронштейн антенны Коаксиальный кабель подключается к входам и выходам диска через F-разъемы. Не думаю, что вам нужно говорить о разъемах и кабеле, здесь все понятно. Однако кабель обязательно должен иметь волновое сопротивление 75 Ом, быть изготовленным из высококачественных материалов, выдерживающих сильные перепады температур, и иметь хорошую экранирующую оплетку. Материал сердечника — сталь, медь, медная сталь — однозначно говоря, вряд ли он будет работать лучше. антенна — простой металлический держатель, который крепится к стене (обычно) и к которому прикрепляется антенну .

. Его следует сделать как можно более надежным, чтобы ветер не разорвал Спутниковый приемник антенна -устройство, принимающее спутниковый сигнал от конвертера и выводящее его на телевизор в виде привычной картинки со звуком, Выбор ресивера — сложная задача при выборе спутниковой системы. Ресиверы выпускаются как для открытых небазированных каналов (FTA), так и для кодированных, с кассетами, со слотами для дополнительных модулей декодирования, с эмулятором, с различными видеовыходами, с жестким диском и другими полезными и не очень функциями. Здесь, как говорится, любые предпочтения и любой кошелек. Есть один важный момент: сегодня активно заказывается спутниковое вещание в формате HD (видео высокой четкости) и MPEG4. Приемники, поддерживающие эти форматы, стоят, как правило, гораздо дороже обычных. Поэтому перед покупкой спутниковой системы необходимо решить, какой контент вы будете просматривать и какой ресивер вам для этого нужен. Дешевые ресиверы, как правило, не отличаются высоким качеством изображения и звука, большой функциональностью и быстрым переключением каналов. Хотя бывают и исключения. Отдельный эмулятор Nuan в приемнике. Как видно из названия эмулятора, он предназначен для программирования смарт-карт. Для чего он нужен? Огромное количество каналов с разных спутников защищено шифрованием. Кодировка различн а-viaccess, seca, irdeto, nagravision, biss и т.д. Например, в кодировке BISS есть некоторый пакет каналов, и вы хотите его посмотреть ( спутник Настроен на правильный

), но в то же время у вас нет смарт-карты. Затем найдите программный эмулятор в вашем приемнике (обычно он указан в недокументированных опциях) и подключите его. Введите ключи для доступа к каналу и, если все в порядке, возьмите его. Как правило, эмуляторы современных приемников поддерживают несколько кодировок. Еще одно применение репликации эмуляторов, люди называли это «шаром» или «совместным использованием карт». Да, и при выборе ресивера следует обратить внимание на наличие и регулярность исходящего программного обеспечения. Проще говоря, задавать вопросы. В новой прошивке, как правило, удаляются ошибки, добавляются параметры спутников, транспондеров, новые коды для работы эмулятора и т.д. при настройке спутниковой антенны . Вот что вам необходимо знать и принимать во внимание спутник 1 — Естественно

Мы настроим. Таблицы частот всех спутников, карты покрытия. спутника 2 — Как и с помощью чего определить координаты

. Простой и популярной программой является выравнивание спутниковой антенны, здесь вы найдете ее и другие полезные программы.

Для просмотра скрытого текста у вас должно быть не менее 1 сообщения

. Простой и популярной программой является выравнивание спутниковой антенны, здесь вы найдете ее и другие полезные программы.

У вас должно быть минимум 1 сообщение для просмотра скрытого текста

Давайте начнем.

Установка и настройка спутниковой антенны антенны 1. Выбор места установки спутника на спутник . Все спутники Требуется открытый предварительный просмотр с места установки спутники Расположены с юго-запада на юго-восток. А самые высокие над горизонтом расположены на спутники расположенный чуть южнее, углы расположения и азимуты антенну и спутник . Кроме того, антенна можно определить по соответствующим формулам*. Сигнал препятствует любым препятствиям (чаще всего домам или деревьям) на линии, соединяющей ее настройки должны находиться в легкодоступном для вас месте, что особенно важно в настоящее время антенн .

и недоступным для других, чтобы его невозможно было легко отключить. К сожалению, акты вандализма все еще происходят в связи со спутниковыми антенны

Соберите антенну 2. Настройка и установка

При сборке антенны в соответствии с инструкциями по установке. Прочно закрепите опору в выбранной точке. При установке на балконе или лоджии ограждение сверлится, а опора крепится обычными длинными болтами большого диаметра. При монтаже на стену в ней сверлятся отверстия и используются самофиксирующиеся анкерные болты. антенны Необходимо соблюдать особую осторожность, чтобы не повредить параболическое зеркало. Отклонения от формы, даже на несколько миллиметров, приводят к заметному снижению уровня сигнала и ухудшению изображения. Также важно установить срез конвертерного облучателя точно в фокусе. антенны . Положение преобразователя обычно задается конструкцией держателя, но допускается люфт в несколько сантиметров. Точное положение датчика можно определить экспериментально, перемещая его в держателе и оценивая качество изображения на экране. Это, конечно, возможно, если конвертер доступен после установки. антенны на месте, а не «висит» в воздухе в полутора метрах от стены, загораживая вас зеркалом антенну . В этом случае можно предложить два метода. Вы можете узнать точное положение конвертера у продавца вашей системы или провести «тренировочную» установку в доступном месте и после определения точного положения конвертера переставить

до конечного местоположения. антенны Иногда важна не только точная настройка конвертера фокусировки антенны на один спутник но и правильное положение относительно оси вращения преобразователя. Как правило, любой конвертер (имеются в виду конвертеры, объединенные с поляризатором и облучателем, которые используются для установки спутника ) имеет метку «top», которая связана с положением встроенного поляризатора (соответствующего вертикальной поляризации). Однако этот знак должен смотреть точно вверх только по долготе антенну . Если вы установите спутник к западу или востоку от того места, где и спутника , то преобразователь должен быть повернут в держателе вокруг своей оси Углы поворота преобразователя зависят от разницы широты и долготы между местом установки. спутник показаны на графике Из графика легко понять, что эффект тем заметнее, чем южнее (ближе к экватору) вы находитесь и чем дальше от вас (ниже над горизонтом) он находится.

. Отметим, что для многих современных мощных спутников, расположенных не слишком низко над горизонтом, этим эффектом можно пренебречь из-за ограничения мощности их сигнала. Однако, если вы захватываете сигналы на пределе возможностей вашей приемной системы, правильный угол поворота LNB может внести значительный вклад в улучшение качества изображения.

Это правило не распространяется на конвертеры, предназначенные для приема спутниковых сигналов с круговой поляризацией, такие как популярный программный пакет НТВ-Плюс. На таких конвертерах нет наклеек, и вы можете установить их любым удобным способом.

Обратите внимание, что если вы модернизируете свою аналоговую систему спутникового телевидения с помощью цифрового ресивера, ваш старый LNB может не работать. LNB для приема цифрового телевидения отличаются большей стабильностью частоты локального генератора, чем старые модели, предназначенные для приема аналоговых сигналов. Обычно они обозначаются как «цифровые». Все выпускаемые в настоящее время конвертеры подходят для приема цифрового телевидения. Преобразователи без такой маркировки, выпущенные несколько лет назад, могут быть пригодны или не пригодны для приема цифрового телевидения. Если у вас есть такой конвертер, то сначала можно попробовать подать на него цифровой сигнал. Если прием невозможен, конвертер следует заменить.

3. Установка угла места и азимута антенны Установите уголок на место антенн Что достаточно просто для центрифуги антенну Для этого можно использовать специальное угловое устройство или элементарные приспособления — отвес и транспортир. Затем, используя компас, погрузите

в азимутальном направлении. антенны Обратите внимание, что точная предварительная установка угла смещенного пространства антенна Это довольно сложная задача. Дело в том, что взаимозачет антенне Это как если бы параболоид вращения был немного срезан в сторону от своего центра. Поэтому направление, совпадающее с осью вращения параполоида в смещении антенны Не зная его конструктивных параметров, фактически невозможно определить для любой конкретной конструкции смещения антенны угол между срезом этого антенны и плоскость фрезы антенне направленные в одну и ту же точку. Измерьте его на готовом антенны Это очень сложно, и обычно можно узнать только из документации производителя. антенн . Очень приблизительно можно сказать, что на территории бывшего СССР большинство типов полярных антенны следует устанавливать так, чтобы плоскость среза зеркала антенн Была приблизительно вертикальной. Дело в том, что углы места для самых популярных спутников, снятых в европейской части бывшего СССР, находились в диапазоне 20-300. И характерные углы смещения

, о которых мы говорили выше, лежат в том же диапазоне. к настройке Оборудование для установки кекса нужно учитывать, что мы уже собрали Asnens, у нас был кронштейн к стене и мы прихватили для него Tapelky. Антенна готова

Установку и настройку спутниковой антенны . Мы пропустили это. И подготовьте кабель. Для этого вам понадобятся плоскогубцы. Нас ждет слой кабеля, а под ним — действия большой сабли с маленькими подчиненными — мы согнем ее в озеро. Нас зацепит верхний слой изоляции Кабеля, а под ним мы увидим Экпан из кусков мельчиководовской болванки — отгибаем от кабеля под Экпаном такую же фольгу — отрезать . Далее следует навесить нижний слой защиты, в нем мы увидим ядро кавалерии. В эхе мы увидим e-i t-e, состоящее из фольги — you have to get it. Далее он будет обнажен, чтобы подвергнуть нижний слой воздействию дождя, и мы увидим, как к нему крепится кабель. Его (Цепдзевин) обрезают вместе с эмалью и ставят F-Ky. Цепдзевин должен быть из KPA F-KK 2-3 мм. Мы едим дополнительный экран, который от F-KI. EE (Core) Akkypano будет очищен от эмали Vernheami и у нас будет кабель от gothi.

Это можно доверить нашим специалистам, а можно сделать самостоятельно. Каждый комплект спутникового оборудования, приобретенный у нас, поставляется с подробными инструкциями по установке для вашего региона. антенны

Все спутники 1. Выберите место для установки спутника на спутник Расположены на дуге в направлении с юго-запада на юго-восток. Направление на спутник От точки установки, которую вы можете увидеть на этих картах (для наших комплектов направление на спутник Уже рассчитаны и указаны в сопроводительных документах). В направлении

Не должно быть никаких препятствий, включая деревья. Стекло также значительно ослабляет сигнал, поэтому установка застекленных лоджий недопустима антенны

2. Установка спутника антенну Сборка спутника

в соответствии с инструкциями по установке. Надежно затяните опорную стойку в выбранной точке. При установке на балконе или лоджии крепление к перегородке осуществляется сквозными болтами максимально возможного диаметра. При монтаже на стену в ней просверливаются отверстия и используются дюбели для строительных лесов или анкерные болты (следует отметить, что анкерные болты диаметром более 10 мм при затягивании могут расколоть кирпич, поэтому они используются в основном для крепления к бетонной стене). спутника Прикрепите LNB (конвертер) к держателю конвертера. При использовании конвертера круговой поляризации (C ircle — которые используются в НТВ плюс и Триколор), установите конвертер разъемом вниз. Если вы используете конвертер с линейной поляризацией (обычно типа Universal), угол поворота устанавливается в соответствии с координатами места приема и положением

Обратите внимание, что если вы модернизируете свою аналоговую систему спутникового телевидения с помощью цифрового ресивера, ваш старый LNB может не работать. LNB для приема цифрового телевидения отличаются большей стабильностью частоты локального генератора, чем старые модели, предназначенные для приема аналоговых сигналов. Обычно они обозначаются как «цифровые». Все выпускаемые в настоящее время конвертеры подходят для приема цифрового телевидения. Преобразователи без такой маркировки, выпущенные несколько лет назад, могут быть пригодны или не пригодны для приема цифрового телевидения. Если у вас есть такой конвертер, то сначала можно попробовать подать на него цифровой сигнал. Если прием невозможен, конвертер следует заменить.

3. Отклонение и настройка азимута антенн Установка угла возвышения над горизонтом (угол возвышения) для прямой фокусировки и смещения антенны немного другой. прямой фокус антенны это те, у которых фокус находится точно в центре. Если прямой фокус антенну вырезать верхнюю часть и использовать только ее, как показано на правой фотографии, тогда мы получим смещение на спутник где фокус не в центре, а смещен (от слова shift). Вот почему кажется, что он не смотрит. настройка далеко за горизонт, иногда даже в землю. Вот почему антенн угол возвышения для прямой фокусировки антенны Простой — достаточно транспортира и отвеса (лучше использовать угломер). Для смещения антенны . Для разных антенн при установке угла подъема необходимо вычесть из него «угол смещения» на антенну зависит от формы параболического выреза и приводится в паспорте антенн . Например, для популярных спутника Супрал СТВ-0,9 1 . 1 угол наклона составляет 26,6 градусов, поэтому если угол возвышения то антенна например, 25 градусов антенны он станет почти вертикальным с наклоном всего в 1,6 градуса назад. Насколько точно вы установили угол наклона на спутник так легко регулировать антенны . Если у вас нет угломера, то способ точной установки угла наклона заключается в следующем антенны показано на рисунке ниже. С помощью отвеса установите расстояние S, равное произведению максимального диаметра спутника -угол офсета антенны D и синус желаемого угла наклона. S=D*sin( визуальный угол

). Вместо использования отвеса можно измерить расстояние от стены с помощью рулетки. В нашей инструкции к комплекту эти значения уже указаны. спутника Настройка азимута производится по компасу с учетом магнитного склонения в вашей местности. Обратите внимание, что большинство программ расчета (та же настройка спутниковой антенны) не учитывают величину магнитного склонения, которая может достигать 10 градусов (в инструкциях по установке наших комплектов это уже учтено). Компас может врать, если рядом есть железные конструкции (чего нельзя избежать в панельных домах). В этом случае азимут устанавливается в направлении солнца. Вычисление по настройке спутниковой антенны времени пересечения солнцем меридиана антенну

(или взяв эти данные из инструкции, прилагаемой к нашему набору) проведите линию тени от вертикально расположенной в это время дорожки. В этом направлении необходимо указать антенны к ресиверу

4. Спутниковая связь

Затем мы подключаем конвертер к входу LNB IN приемника. Для подключения разрезаем кабель, как показано на рисунке, следя за тем, чтобы волоски оплетки не закрывали центральную жилу кабеля. наматываем F-коннекторы. Чтобы разъем не соскальзывал со временем, его можно закрепить сверху электрической лентой антенны

5. Настройка спутника для настройки спутниковых антенн Если у вас нет специального устройства антенны придется разместить поблизости антенну (Или если невозможно поставить помощника с телефоном рядом с телевизором). Все наши телевизоры уже настроены на нужные каналы, и вам нужно будет немного подстроиться. антенны Перед появлением изображения. Если вы самостоятельно настроили приемник, установите на нем необходимые параметры (об этом в другой статье). Вытяните винты, крепящие механизм антенна в горизонтальном направлении таким образом, что антенны Перемещение в горизонтальном направлении с небольшим усилием, затяните винты, регулирующие наклон антенну . Затем медленно поверните антенны В горизонтальном направлении до появления изображения. Если изображение не появляется, значит, вы не очень точно установили угол наклона. антенну . Проверьте и при необходимости измените его на 1-2 градуса, затем попробуйте повторить движение. антенны В горизонтальном направлении. И так далее до появления изображения. Затем перейдите на приемнике в режим качества сигнала (через меню, следуя инструкции тюнера или во многих тюнерах, просто нажав кнопку info на пульте), установив параметр антенны закончена

Угол и азимут пятна позволяют добиться максимального масштаба качества сигнала. На последнем этапе убедитесь, что все винты плотно затянуты. Настройки антенн нам

* Если у вас нет времени заниматься этим самостоятельно, вы можете доверить установку спутнику.

Конечно, можно вызвать профессионалов, и за хорошие деньги они все сделают.

Но, друзья, любитель спутникового телевидения должен уметь все делать сам, ради творческого удовлетворения.

Любой навык добавит уважения… Я могу это сделать, и я это сделал! настройка спутниковой антенны .

И поэтому мы будем развивать эту тему,

На сегодняшний день на геостационарной орбите по всему миру находится более 150 спутников, которые передают цифровое спутниковое телевидение, радио и Интернет.

На самом деле их гораздо больше, шпионских, чисто для общения, и таких людей знает только тот, кто запускает и устанавливает начинку.

Каждый спутник Летит, ну, пусть летит кусок железа… А! 😉 антенну На борту имеется несколько транспондеров, работающих на разных частотах. Как узнать о спутниковом приеме для вашего

Существует C-диапазон, Ku-диапазон и Ka-диапазон. спутник ?

Ну, как насчет «c, ku, ka», чтобы сделать, если я не могу найти спутники Имейте в виду, что все доступные

которые находятся вместе на своих орбитах, нельзя настроить и искать одну важную причину … антенны Вы можете обыграть так, что ваша область, в которой вы будете устанавливать спутник спутника в зоне действия этого

Ну, он не бьет.

Поэтому вам нужно будет с самого начала решить, что и где. спутник Вы настроите свою пластину и то, какие частоты транспондера ей принадлежат. Как вы узнаете, у кого обычно спутники Вы настроите свою пластину и то, какие частоты транспондера ей принадлежат. Как вы узнаете, у кого обычно спутник .

? Посмотрите на нижнюю часть таблицы и вы найдете правильное антенну Но мы должны настроить множество очень

И хорошая программа поможет нам в этом.

«Выравнивание спутниковой антенны» антенны Он предназначен для расчета углов, необходимых при установке спутникового спутника .

. Он рассчитывает азимут и угол места (возвышение) для каждого все спутники Основным отличием от аналогичных программ является возможность мгновенного расчета дальнейших спутники . Таким образом, формируется четкое представление о том, что антенны , а какие нет.

физически видимые с места установки антенны Следует помнить, что в данной программе расчет производится теоретически, по формулам и в реальных условиях установки.

Необходимо учитывать еще множество факторов, таких как различные препятствия (здания, деревья), рельеф местности, высота над уровнем моря, ориентация транспондера, поляризация и т.д.

Тем не менее, эта программа позволит вам с уверенностью оценить ситуацию.

Полученный расчет можно сохранить в текстовом файле, скопировать в буфер обмена Windows или сразу вывести на принтер. Можно запомнить список мест, для которых был произведен расчет. Впоследствии вам больше не нужно будет повторно вводить координаты этих мест, просто выберите их из таблицы. антенны Начать работу с программой следует с ввода географических координат точки установки спутника

. Это можно сделать в картах GOOGLE. Если вы знаете координаты, просто введите их в поле поиска

Метод получения координат в новых и классических Google Maps отличается. Также обратите внимание, что вы не сможете найти координаты с помощью смартфона или планшета. Новый интерфейс

Щелкните правой кнопкой мыши нужную область на карте. Выберите пункт меню Что здесь? Под строкой поиска появится панель координат.

Классический интерфейс

Откройте Google Maps. Щелкните правой кнопкой мыши на нужной области карты. Выберите пункт меню Что здесь? Координаты будут отображаться в строке поиска (в верхней части страницы)

И вот они успешно выяснили свои координаты. антенны Затем введите свои координаты в разделе «Координаты места установки». все спутники сразу.

«. Северная широта — «N», южная широта — «S». Аналогично, восточная долгота — «E», западная долгота — «W». После ввода координат в левой части таблицы вы получите расчет углов для антенны Рассчитываются азимут и высота на спутник (угол возвышения). Результирующий азимут — это направление

в градусах по часовой стрелке от севера. со спутника Угол возвышения — это угол (в градусах) между направлением сигнала

и касательной плоскости к земле в точке приема. спутник Если угол возвышения отрицательный, то спутники скрыта за горизонтом и прием сигнала от нее принципиально невозможен. Итак, с вашей точки зрения, теоретически видимый

, для которых угол возвышения является положительным значением. на спутник Зная азимут, можно быстро сориентироваться и определить направление антенны выявлять препятствия на пути

(соседние дома, деревья).

Как упоминалось выше, программа работает с абсолютными значениями и рассчитывает все с помощью формул. Таким образом, полученный азимут — это угол к абсолютному северу, а не к тому, что может показать ваш компас, т.е.

Однако компас — очень нестабильная вещь, особенно в городских условиях. Ориентироваться лучше по солнцу. 🙂

Кроме того, программа выполняет расчет азимута солнца, и теперь вы можете обойтись без компаса! на спутники Расчет производится для точки, географические координаты которой вы указали для расчета азимута

. Высота над уровнем моря считается равной 0 метров. Вы можете указать дату (по умолчанию берется текущая дата) и рассчитать движение солнца с разрешением в одну минуту.

Результаты расчета отображаются в таблице слева. Для солнца рассчитываются азимут и высота в текущий момент времени. антенны Таким образом, это позволит вам при установке вам спутник обходиться без компаса. Сначала определите азимут на желаемый антенну .

. Затем рассчитайте азимут относительно солнца в тот день, когда вы планируете установку. на спутник Найдите в таблице азимут солнца, наиболее равный азимуту и спутник , и вы получите время (и дату), когда Солнце находится на той же стороне, что и антенну . Поворот в нужное время спутника .

прямо на солнце, азимут солнца в это время совпадает с азимутом антенну Или просто отметьте эту позицию,

приходите позже. При расчете не забудьте указать свой часовой пояс (Москва +3 часа от Гринвичского времени).

Кроме того, программа рассчитывает азимут восхода и захода солнца, а также время и высоту, когда солнце находится на юге.

Программа не учитывает переход на летнее время! Поэтому для перехода на летнее время к результатам расчета азимута солнца нужно прибавить +1 час. вам спутник .

Выберите спутник Программа рисует простой эскиз, показывающий стороны горизонта. Желтый сектор показывает дневной свет, восточная часть — восход солнца, западная — закат. На той же схеме можно схематично показать направление к желаемому на спутник в выпадающем списке, направление на него (азимут) рисуется красной линией. Если угол возвышения спутник не виден).

отрицательный, красная линия не проводится ( антенны . Такая антенна В настоящее время офсетный спутник

стоящий строго вертикально, уже имеет определенный угол возвышения ( антенны Вы можете ввести размеры вашего смещения антенны (высота и ширина), и программа рассчитает точный угол возвышения для этого для антенн . Расчет производится только антенны высота которого больше ширины. Размеры

введите в миллиметрах. спутник Он также покажет угол возвышения относительно выбранного вами антенну и угол, который вам действительно нужно установить

(в градусах от плоскости земли)
