Как отрегулировать карбюратор на ВАЗ 2109 ? Схема ВАЗ 2109 . Карбюратор ВАЗ

Если двигатель – это сердце автомобиля, то карбюратор это его сердечный клапан. И насколько правильным он будет, зависит от многих эксплуатационных характеристик машины. Это расход топлива, мощность, динамика разгона и даже токсичность выхлопных газов. Периодически необходимо регулировать эту часть. И сегодня мы рассмотрим как отрегулировать карбюратор на ВАЗ 2109 своими руками.

как отрегулировать карбюратор на ВАЗ 2109

Несмотря на то, что Волжский автомобильный завод выпускал одновременно несколько модификаций & laquo;девятки&raquo- с разными характеристиками, карбюратор у них был бренд – отечественный & laquo;Согерс»; что это за часть плана? ВАЗ 2109 В течение десятилетий они поставлялись с карбюратором Solux, и его конструкция также не менялась в течение многих лет. А схему вы можете увидеть на второй фотографии.

В начале

Перед тем как отрегулировать карбюратор на ВАЗ 2109 его необходимо тщательно очистить. Однако это не обязательно (но при условии, что на нем нет различных отложений). Если на нем есть ржавчина или копоть, такой элемент необходимо промыть сильным средством. Иначе, как бы идеально вы ни старались поставить карбюратор его результат будет минимальным.

Что должно быть для уборки?

схема карбюратора

При выполнении этой операции нам понадобятся следующие инструменты и материалы:

  1. Руководство пользователя автомобиля ВАЗ 2109 (кстати, схема карбюратора & laquo;Солекс& raquo; указан на фото справа).
  2. Перчатки из гладкой ткани.
  3. Несколько тонких палочек (обычная зубочистка упадет). В качестве альтернативы можно взять зубную щетку. Мы очистим его карбюратор ВАЗ.
  4. Пара резиновых перчаток (лучше надеть две пары одновременно, чтобы сильный растворитель не попал на поверхность кожи).
  5. Набор ключей от номера и отвертка.
  6. Баллончик со сжатым воздухом. В качестве альтернативы вы можете взять простой аэрозоль, например, освежитель воздуха.

Кроме того, вы можете использовать защитные очки. Если у вас их нет, соблюдайте максимальное расстояние между карбюраторами и аккуратно нанесите очиститель на поверхность.

Какой инструмент лучше выбрать?

В настоящее время можно приобрести различные вещества для очистки карбюраторов. Их создают десятки компаний. Правила выбора здесь просты. В магазине следует попросить у продавца специальную жидкость специально для карбюратора (для очистки). Помните, что средство WD 40 непригодно из-за большого содержания масла! В основном специальные чистящие средства продаются в банках – их нужно покупать в магазине.

схема ВАЗ 2109

Если вы не проводите уборку в течение длительного времени карбюратора Очистить его поверхность будет недостаточно. Если содержание залежей велико, необходимо полностью разделить их на части и обрабатывать каждую часть отдельно.

О мелких деталях

Во время разборки обратите особое внимание на пружины и маленькие винты. Постарайтесь положить их в отдельную коробку или онеме, чтобы потом не было проблем при сборке карбюратора Наконец-то. При разборке этого элемента необходимо обработать каждую деталь из баллончика, даже самую мелкую. В этом случае необходимо снять все резиновые детали из карбюратора । Если они попадут на них, растворитель может сильно деформировать их, и они потеряют свои герметизирующие свойства. Также не рекомендуется наносить очиститель на пластиковые элементы. Они должны быть отделены от этой жидкости.

Если вы перевернете все механизмы, вам придется подождать около 10-15 минут, пока ржавчина и отложения частично растворятся. Затем промойте элементы под струей воды. При необходимости используйте зубочистки или зубные щетки.

замена карбюратора ВАЗ 2109

Старайтесь не тыкать в клапаны и отверстия щеткой или булавкой карбюратора । В них попадают воздух и топливо, поэтому попадание туда грязи может значительно увеличить работу двигателя и расход топлива. Такие отверстия очищаются сжатым воздухом или аэрозолями. Кстати, остатки использованного очистителя можно нанести повторно — это вещество имеет очень большой срок годности и практически не теряет своих свойств в течение длительного времени. Джой карбюратор Мы полностью высохли и после этого приступаем ко второй части нашего ремонта – регулировке.

Как отрегулировать карбюратор на ВАЗ 2109 своими руками?

Сначала необходимо вмешаться в поплавковую камеру, которая контролирует уровень подачи топлива.

Старайтесь не принимать в выходные дни. карбюратора И клапаны. Эти отверстия подают топливо и воздух, которые очень важны для слаженной работы двигателя. Такие отверстия очищаются с помощью аэрозоля или сжатого воздуха. Можно снова использовать жидкий очиститель. Некоторые экономные водители используют очиститель несколько раз.

После завершения очистки карбюратора Хорошо высушите его и можете приступать к регулировке. Этот процесс очень долгий и сложный, но справиться с ним вполне возможно. Сначала запустите двигатель и дайте ему возможность поработать в течение нескольких минут. Затем выключите его и разберите воздушный фильтр. Затем снимите шланг подачи топлива. Осторожно открутите несколько винтов и вытащите крышку карбюратора । Помните, что поплавок может быть поврежден при неправильном перемещении. Затем берем штангенциркуль и измеряем разницу от уровня топлива до края кузова.

двигатель ВАЗ 2109 карбюратор

Первый совет

Но это еще не все. Как отрегулировать карбюратор на ВАЗ 2109 Вперед? После этой работы продолжаем регулировку стартера. Сначала необходимо убедиться, что мембрана пригодна для дальнейшей эксплуатации. Сделать это очень просто – откручиваем 4 винта и снимаем крышку механизма. Если он деформирован или треснул, его необходимо заменить на новый. Затем продолжите процедуру настройки пусковой установки. Сначала поверните рычаг воздушной заслонки так, чтобы он переместился в положение «Выключено». Затем вооружите стержень отверткой.

Затем мы измеряем зазор между камерой и губчатой стенкой. Он должен быть реализован с помощью & laquo;соглекса», указанного в документации. Для замены дифференциала необходимо ослабить контргайку и повернуть регулировочный винт по часовой стрелке или против часовой стрелки. Далее измеряем дифференциал дроссельной заслонки, которая находится в 1-й камере. Полученные данные должны соответствовать регулятору, который включен в техническую документацию. Если эта разница не соответствует стандарту, отрегулируйте ее вращением винта дроссельной заслонки.

настроить карбюратор

Корректировка Xx

Вот и все, теперь дело за малым. Мы должны сделать последний шаг – корректировку углерода. Перед началом этой процедуры необходимо снова прогреть двигатель до рабочей температуры ВАЗ 2109 . В этом случае карбюратор должен быть установлен на штатное место. Поэтому остановите двигатель и понаблюдайте за состоянием винтов качества смеси. Его необходимо намотать, а затем размотать до 4 оборотов. Затем снова включаем двигатель, удаляем отсос и включаем дальний свет с вентилятором. Одновременно регулируем винт на объем топливно-воздушной смеси. Он должен быть установлен таким образом, чтобы частота вращения двигателя на холостом ходу составляла не более 800 и не менее 750 об/мин. После качественного завинчивания мы достигаем максимальной скорости.

Что делать после этого?

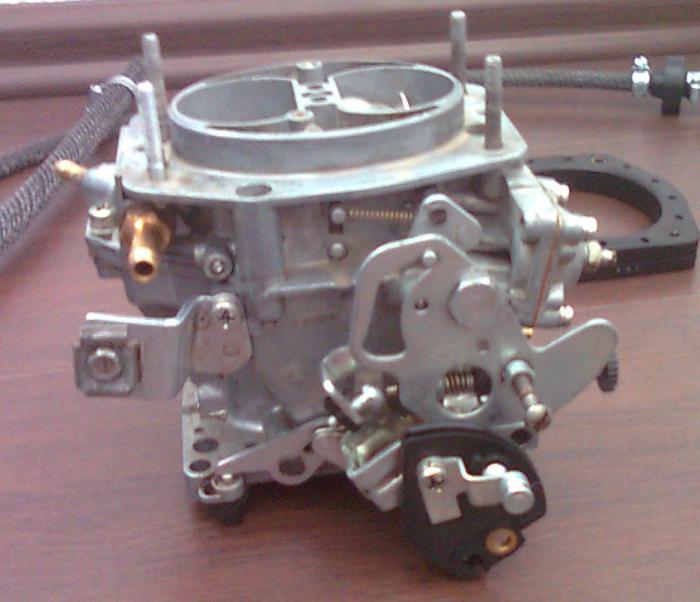

 карбюратор ваз

Далее снова изменяем скорость винтом объема до 900 об/мин. Винт качества устанавливаем на 800 об/мин. После этого сгибаем последний элемент до момента нестабильности. После этого он & frac12; торгуется снова. Как вы можете видеть, замена карбюратора (ВАЗ 2109 & laquo;Самара& raquo;) является необязательным. Однако для этого необходимо знать весь технологический процесс определения нужных значений на болте для качества и количества топлива, который мы привели в этой статье.

Заключение

Все, вопрос на этом этапе — «как?». отрегулировать карбюратор на ВАЗ 2109 & quot; можно считать закрытым.

В заключение отметим, что правильная регулировка холостого хода возможна только при устойчивой работе двигателя. В противном случае любая работа бесполезна.

Как правильно настроить карбюратор ВАЗ- 2109

Основное количество автомобилей ВАЗ семейства «Самара» и особенно ВАЗ-. 2109 Они сходили с конвейера с карбюраторной системой привода, а позже небольшая серия получила инжекторы. Карбюраторная система имеет простую конструкцию и достаточно надежна, но ее основным компонентом является – карбюратор Требуется периодическая корректировка. Ваз — 2109 А другие модели семейства оснащались карбюраторами Solex, которые отличаются относительно простой техникой регулировки, которую может выполнить любой автомобилист.

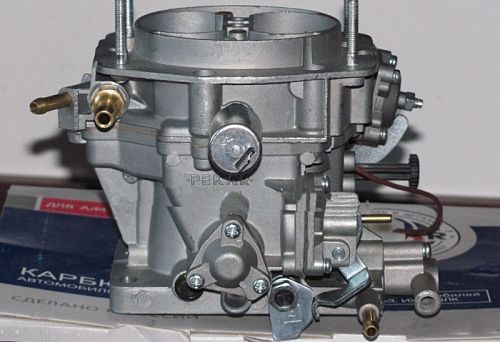

 карбюратор ВАЗ 2109 Солекс

Основных настроек карбюратора Уровень топлива и обороты холостого хода двигателя (ХХ) в двух поплавковых камерах. Эти регулировочные работы проводятся при неустойчивой работе двигателя на холостом ходу и даже при появлении некоторых симптомов неисправной работы системы привода \u200b\u200b:

    .
  1. Уменьшение увеличения скорости. .

Эти проблемы указывают на то, что уровень топлива в камере не соответствует норме.

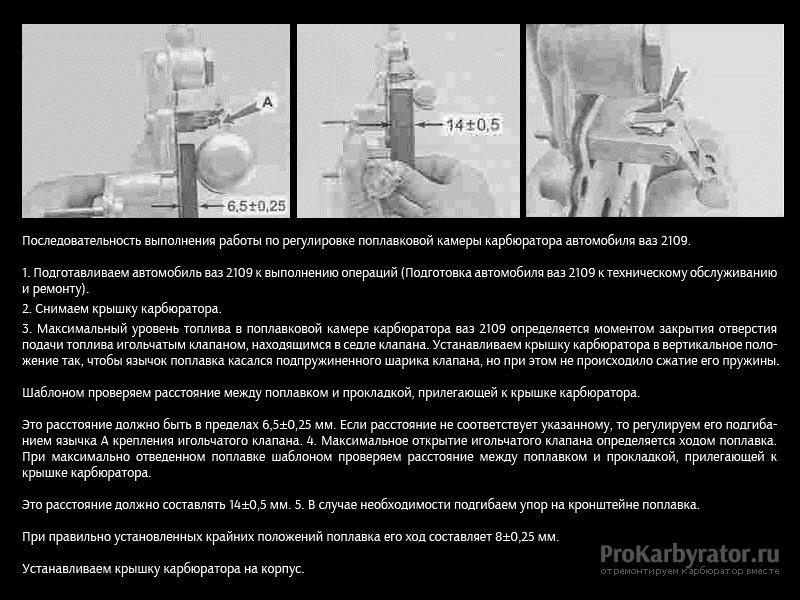

Регулировка уровня топлива

Регулировка уровня топлива в камерах карбюратора Solex — Процедура проста и не требует специального оборудования. Хотя эта регулировка производится на заводе с помощью специального шаблона, который упрощает и ускоряет работу. Но дома можно обойтись и без этого шаблона. Для самонастройки вам необходимо:

  • Отвертка (крестовая, плоская);
  • Линейка (предпочтительно верньерный штангенциркуль);
  • Круглый стержень диаметром 2 мм (достаточно проволоки или сверла).

С помощью этого инструмента вы сможете быстро выполнить всю работу.

Рекомендуемый метод

Технология контроля уровня включает в себя несколько этапов:

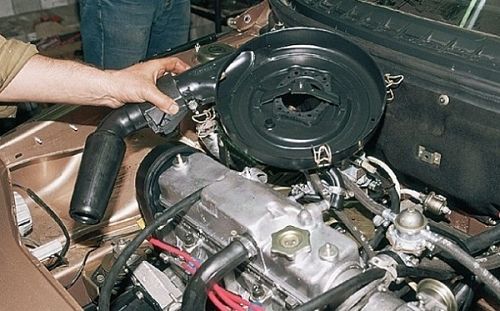

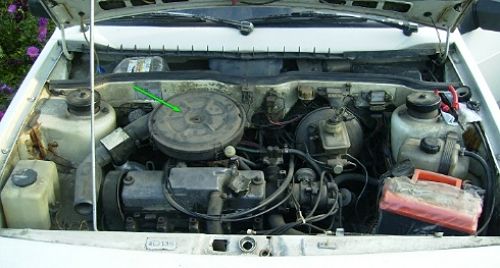

  1. Снимите корпус элемента воздушного фильтра. Для этого ослабляем крепежную гайку крышки корпуса, закрываем замок, снимаем крышку, вытаскиваем фильтр и поворачиваем 4 гайки, крепящие корпус. на карбюраторе . Снятие корпуса фильтра
  2. Поднимаем корпус, отделяем резиновую трубку. Убираем тело в сторону.Снимите форсунки
  3. Ослабляем хомуты, крепящие соответствующие топливопроводы. к карбюратору , и отсоединяем их.
  4. Отсоединяем провод, подходящий к электромагнитному клапану холостого хода;
  5. Отсоединяем трос привода воздушной заслонки («ручка всасывания») ;

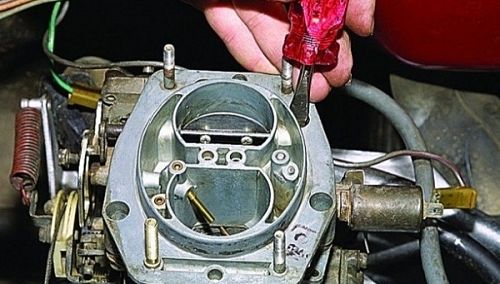

  6. Откручиваем 5 винтов, крепящих крышку карбюратора;снимаем крышку карбюратора

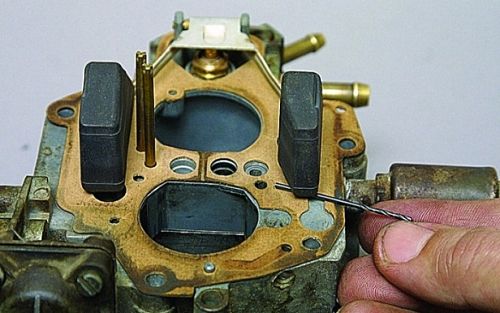

  7. После снятия крышки сразу определяем уровень топлива в камерах, опустив в одну из них линейку или штангенциркуль (используя глубиномер). Если измерение показывает уровень 25-26 мм, это норма и не требует корректировки;замеряем уровень топлива в камерах карбюратора ВАЗ 2109

В случае, если количество топлива в камере ниже или выше нормы, мы проводим визуальный осмотр и серию измерений поплавка, если необходимо — фиксируем его положение.

Для проведения регулировочных работ устанавливаем снятую крышку карбюратора с поплавками на ровную горизонтальную поверхность.

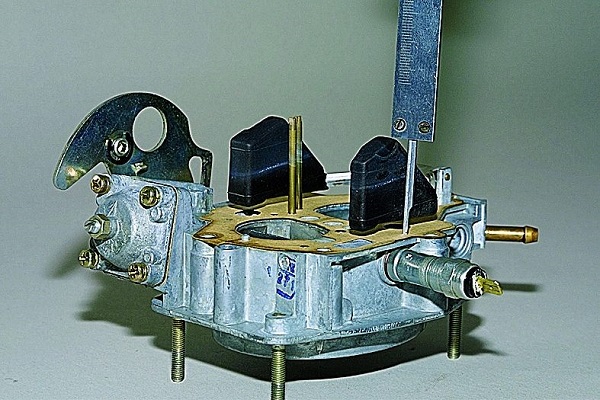

Зазор между прокладками и поплавками

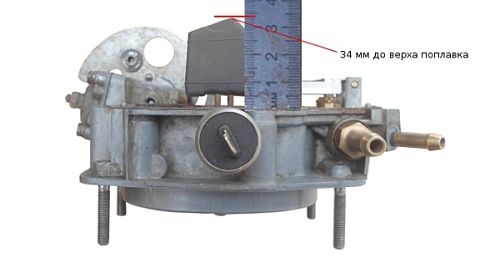

Сначала мы посмотрим на расположение элементов сверху. Внешняя поверхность поплавков параллельна специальным углублениям на прокладке. Отклонения могут привести к тому, что поплавки будут касаться соседних элементов и поверхностей, что приведет к неправильному уровню топлива. При необходимости мы регулируем положение поплавков, наклоняя рычаг их крепления. Следующим шагом будет измерение зазора между поплавками и прокладкой. Именно здесь 2 мм — должны быть такой указанной разницей.

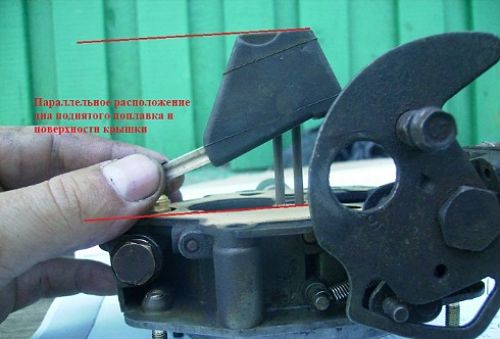

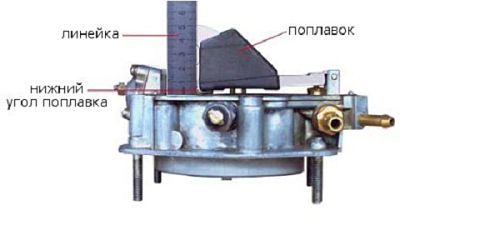

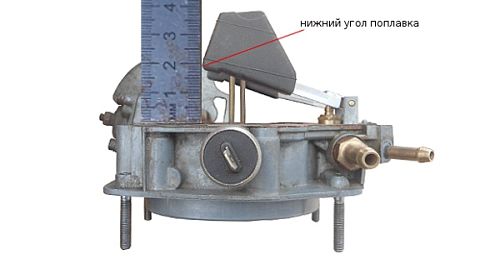

Регулировка высоты поплавка

Если он не подходит, отгибаем язычок поплавков, которым они воздействуют на запорную иглу. После этой регулировки мы проверяем общую высоту поплавка, которая обычно составляет 34 мм. Если это не так, снова проверьте зазор, при необходимости исправьте его и снова измерьте высоту.

настройка рабочего хода поплавков карбюратора

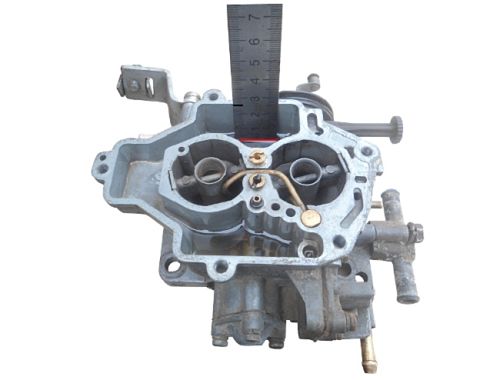

Последний этап регулировки — определение хода поплавка. Для этого помещаем штангенциркуль рядом с поплавком, отмечаем расстояние от его нижнего угла до поверхности крышки, поднимаем поплавок рукой и отмечаем, где вышел нижний угол.

Загибать язык

Рабочий ход в 15 мм считается нормальным, если он отличается, его можно отрегулировать путем подгибания язычка.

Альтернативный путь

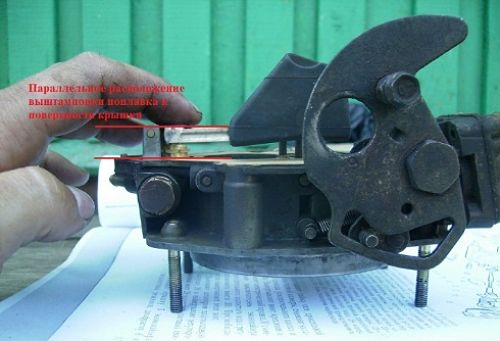

Посмотрите на положение поплавка

Определение правильного положения поплавков — простой метод, не требующий измерений. Наденьте крышку карбюратора Посмотрите на штампы, сделанные на плоском столе и по бокам. При нормально установленных поплавках эти полосы параллельны крышке.

настраиваем карбюратор ВАЗ 2109

Затем поднимите поплавки и посмотрите на их дно, которое после подъема должно быть параллельно поверхности крышки. При необходимости отрегулируйте положение поплавка, наклонив язычок.

После проведения регулировочных работ мы собираем карбюратор .

Пассивная регулировка

Вторая настройка карбюратора ВАЗ- 2109 — Холостой ход, может быть частичным и полным. Первый используется для незначительной регулировки скорости, второй — для регулировки воздушного потока (регулировка выбросов СО в выхлопных газах).

Пассивная регулировка

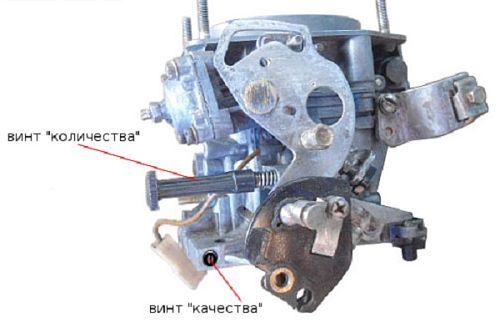

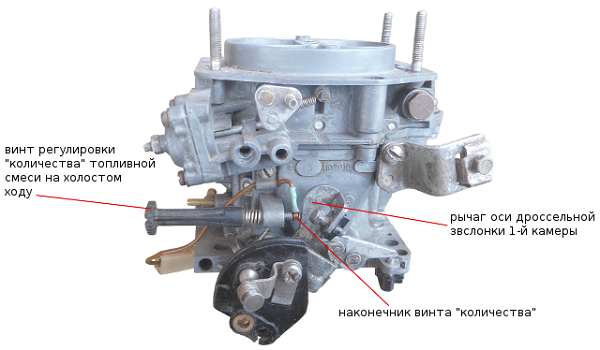

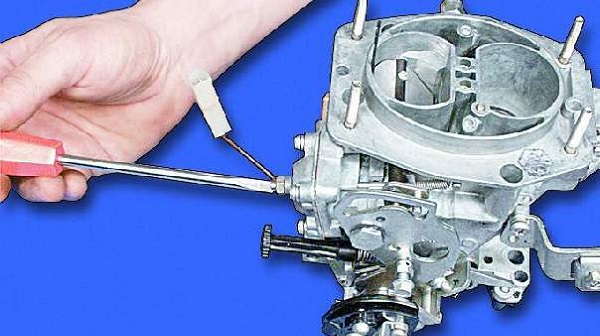

Частичная регулировка производится винтом «количества» воздушно-топливной смеси. Этот винт регулирует угол открытия дроссельной заслонки, что обеспечивает поступление воздушно-топливной смеси в цилиндр при отпускании педали акселератора. Винт «объем» упирается в рычаг дроссельной заслонки и при закручивании толкает рычаг наружу, слегка приоткрывая заслонки.

Частичная регулировка холостого хода выполняется на прогретом двигателе и путем создания нагрузки на электросистему автомобиля включением фар дальнего света и отопителя салона на полную мощность. Регулировка производится на работающем двигателе путем закручивания винта «громкости» вверх/вниз до тех пор, пока не будет установлена оптимальная частота вращения холостого хода, что-… 2109 Там 800-900 об/мин (за этим можно следить по стандартному или подключенному тахометру).

Регулировка воздушного потока

Если вы не можете отрегулировать необходимые обороты или двигатель неустойчиво работает справа, производится полная регулировка, которая производится двумя винтами — «количество» и «качество».

Алгоритм этой настройки состоит из таких шагов:

  1. Прогреваем двигатель, затем зажимаем;
  2. Ищем качественный винт (он может быть закрыт заглушкой, которую необходимо удалить), заворачиваем его до упора, а затем выкручиваем на 3-4 полных оборота;
  3. Мы запускаем двигатель, включаем электрические нагрузки (освещение и плиту), чтобы создать нагрузку в электрической системе;
  4. Поворачивая винт «громкость», мы получаем на счетчике оборотов 700-800 об/мин;
  5. Вращая винт «Свойства», мы устанавливаем максимально возможные обороты (они увеличиваются до определенного уровня, а затем выключаются. Время окончания нарастания оборотов и считается максимальным);
  6. Мы установили винт «количества» на 900 об/мин;
  7. Винт «свойства» уменьшите до 800 об/мин;
  8. Осторожно закрутите винт «Свойства» до появления перебоев в работе электростанции, затем верните его на 1 оборот;
  9. Регулируем обороты винта «Volume» и доводим его до нормальных показани й-800-900 об/мин;

После настройки операций мы проверяем правильность их выполнения. Для этого необходимо сильно нажать на педаль акселератора, а затем быстро отпустить ее. При правильно настроенном карбюраторе Двигатель должен быстро реагировать на нажатия, без сбоев и подковырок. А после отпускания педали обороты снижаются до уровня холостого хода без глубокой тяги или неустойчивости двигателя.

Как настроить карбюратор на ВАЗ- 2109 самостоятельно

Настроить карбюратор на ВАЗ- 2109

Сразу хочу отметить, что делать корректировку нужно вовремя. карбюратора Это может уберечь ваш автомобиль от дальнейших серьезных поломок.

Что делать, если нет искры

Характеристики нашего климата таковы, что двигатель автомобиля невозможно запустить, потому что он исчез. На это есть несколько причин:

  • Работа по изменению;
  • Неправильная работа датчика Холла;
  • катушка зажигания не работает;
  • контакты были загрязнены или окислены;
  • Произошел сбой в высоковольтном кабеле;
  • Замок зажигания не работает.

Но есть и другая причина, по которой Spark может не работать. Это связано с отсутствием контакта свечи зажигания, в результате чего она становится черной от нагара. Искра исчезает в карбюраторе Неправильно установлена ступень зажигания.

Следует также сказать, что существует еще много причин, по которым струны не заводятся, но сначала стоит проверить работоспособность карбюратора .

Причины появления мушек на пробках

Настроить карбюратор на ВАЗ- 2109

Эта проблема беспокоит владельцев карбюраторных автомобилей гораздо чаще, чем инжекторных. Особенно часто он встречается в зимний период. Существует несколько причин такой неисправности:

  • Для перемешивания рабочей смеси в зимнее время года требуется гораздо больше усилий, чем летом. Чтобы предотвратить возникновение этой проблемы, необходимо заливать в двигатель высококачественное масло, держать аккумулятор полностью заряженным, а также следить за работой стартера;
  • Двигатель сильно изношен;
  • Плохие свечи или штекерные провода.

Почему плавают обороты двигателя

Плавающая скорость — это довольно распространенная проблема, которая возникает после значительного пробега автомобиля. Чтобы проверить, колеблются ли обороты в вашем автомобиле, следует запустить двигатель на холостом ходу, а затем попеременно включать различные механизмы. Если игла тахометра перемещается из стороны в сторону, это указывает на наличие поплавка. Одной из возможных причин такой неисправности может быть короткое замыкание.

А иногда случается, что вялость полностью исчезает. Обычно таким причинам предшествуют:

  • Заполненная струя;
  • Электромагнитный клапан не приводится в действие.

Поэтому, если вялость в вашем автомобиле исчезла, в первую очередь необходимо проверить вышеупомянутые дефекты.

Настройка карбюратора на ВАЗ- 2109

Как частичная, так и полная регулировка карбюратора на ВАЗ- 2109 Это можно сделать довольно легко. Если эти шаги будут выполнены достаточно правильно, существует очень высокая вероятность того, что большинство из вышеперечисленных проблем будут устранены.

Чтобы отрегулировать или настроить карбюратора На этом автомобиле вы можете сделать это самостоятельно. Это необходимо для того, чтобы сэкономить значительные средства, необходимые для выполнения этого действия в сервисном центре. Удобнее выполнять эту задачу самому, если рядом с вами есть помощник. Это сэкономит вам больше времени.

Перед выполнением регулировок карбюратора Нужно подготовиться. Для этого вам понадобятся:

  • Обеспечьте постоянный приток свежего воздуха в помещение, где будут проводиться настройки или адаптация. карбюратора ;
  • Установите автомобиль в горизонтальное положение;
  • Приготовьте тряпки, которые не оставляют ворса;
  • Возьмите плоскую отвертку;
  • Подготовьте чистящее средство. В самом крайнем случае, это может быть бензин. Однако лучше всего использовать сжатый воздух.

Некоторые нюансы

Настроить карбюратор на ВАЗ- 2109

Во время настройки или регулировки карбюратора на ВАЗ- 2109 Существуют определенные нюансы, которые следует учитывать в ходе этой работы. Например, перед этой операцией необходимо отрегулировать зажигание, так как эта операция абсолютно бессмысленна, если зажигание раннее или позднее.

Регулировки необходимо выполнять, когда двигатель находится при рабочей температуре. Для этого его необходимо запустить на холостом ходу и тщательно прогреть.

Индексирование

Во-первых, необходимо отрегулировать дроссельную заслонку. Это делается в следующем порядке:

  1. Проверяем и регулируем натяжение троса с помощью кнопки 13.
  2. Мы проверяем, чтобы заслонка была полностью открыта при нажатии на педаль акселератора и закрыта при отпускании педали. В случае несоответствия мы устраняем неисправность с помощью того же ключа.

Следующий шаг — воздушная заслонка. Процедура выполняется следующим образом:

  1. Снимите крышку с воздушного фильтра.
  2. Если возникнет такая необходимость, мы заменим фильтр.
  3. Когда ручка дросселя полностью закрыта, заслонка должна находиться прямо под приборной панелью и быть полностью открытой.
  4. Поверните рычаг заслонки до полного открытия и задвиньте его до упора.
  5. Снимите фюзеляж с изоляции и затяните винт регулировки тяги.
  6. При необходимости слегка сдвиньте оболочку кабеля и затяните крепежные винты.
  7. Когда желаемый результат достигнут, необходимо затянуть винт в направлении рычага и закрыть крышку фильтра.

Настройка оригинального оборудования является третьим этапом этой работы. Он регулируется двумя способами. После первого карбюратор Должны быть удалены. Но после второго шага вы сможете сделать это, не разрушая его. Для последнего варианта вам понадобится счетчик оборотов. Прежде чем приступить к регулировке, необходимо снять корпус воздушного фильтра и полностью вынуть рычаг дроссельной заслонки. Он расположен в салоне автомобиля непосредственно под торпедой. Далее необходимо запустить двигатель и внимательно посмотреть, что произойдет.

Благодаря плоской отвертке откручиваем воздушную губку на треть и делаем то же самое с помощью ключа на 7 с регулировочным винтом. Аналогичные действия следует выполнять до тех пор, пока показания счетчика оборотов не будут изменяться в диапазоне от 3100 до 3400 об/мин. Как только вышеуказанный результат достигнут, губку следует опустить.

Это процесс приспособления и адаптации карбюратора на ВАЗ- 2109 Можно считать завершенным. Как видите, ничего сложного в этом нет. Главное — приобрести необходимое оборудование, знания и упорство.

Регулировка карбюратора ВАЗ- 2109 : 5 признаков неисправности и 3 инструкции

Карбюратор — это важный элемент двигателя, отвечающий за подачу правильной воздушно-топливной смеси. Нарушение его работы может привести к отказу различных двигателей и выводу автомобиля из строя. Своевременная корректировка карбюратора ВАЗ- 2109 Предотвращает серьезные поломки и улучшает качество передвижения на автомобиле.

Отечественные автомобили Ваз- 2109 Оснащен надежным и ремонтопригодным карбюратором Solex. Устройство зарекомендовало себя как очень надежное, но для обеспечения длительного срока службы его постоянно чистят и регулируют. Неисправные детали могут привести к чрезмерному расходу топлива и серьезным повреждениям двигателя. Регулировка карбюратора ВАЗ- 2109 С набором инструментов можно изготовить самостоятельно в домашних условиях.

Возможно, вас заинтересует статья нашего эксперта о том, как снять коробку на ВАЗ-. 2109 .

Как определить, что электрическая схема автомобиля ВАЗ-. 2109 Плохо? Узнайте больше в подробной и информативной статье нашего эксперта.

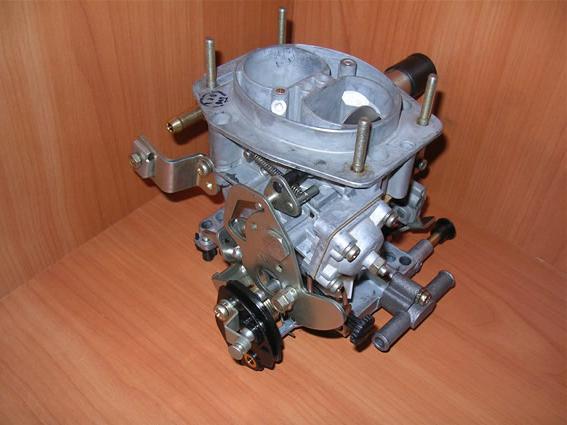

Устройство карбюратора солекс

Признаки поломки карбюратора

Карбюратор, как и остальные части двигателя, играет важную роль в скорости автомобиля. Неисправности узлов сначала проявляются в виде неприятных симптомов и только потом в виде серьезных нарушений в работе двигателя. Первыми признаками, на которые вам следует обратить внимание, являются следующие проявления.

  1. Отказ педали. При нажатии на педаль акселератора автомобиль некоторое время движется с одной скоростью и только через несколько секунд начинает ускоряться. Иногда интервал может достигать 10 — 20 секунд, и тогда игнорировать его становится небезопасно.
  2. Пузыри. Резкое повышение и понижение скорости может указывать на неисправность карбюратора . Обычно толчки происходят в течение очень короткого времени, поэтому их можно принять за признаки неисправности других деталей.
  3. Скручивание. Серия толчков, повторяющихся через определенные промежутки времени, указывает на наличие проблемы. в карбюраторе .
  4. Поразительно. Неудачи одна за другой приводят к поразительному эффекту.
  5. Замедленная съемка. Если автомобиль стал слишком медленно разгоняться, и для этого нет очевидных причин, стоит провести корректировку карбюратора ВАЗ- 2109 «Солекс».

Регулировка карбюратора

Хотя все эти признаки могут указывать на поломку. карбюратора Но иногда могут возникать ситуации, когда характерные признаки неисправности не распознаются.

В нестандартных случаях требуется комплексная диагностика.

Как настроить карбюратор на ВАЗ- 2109 «Солекс» своими руками

Сначала необходимо подготовить весь инструмент к настройке и ремонту карбюратора . Настройка часто сопровождается мелким ремонтом, поэтому мастера рекомендуют иметь под рукой все необходимые инструменты. В помещении, где производится разборка механизма, убедитесь в наличии хорошей вентиляции, так как сильные пары топлива могут привести к ухудшению самочувствия.

Настройка карбюратора на ВАЗ- 2109

Для получения комфортных и качественных результатов автомобиль должен находиться в горизонтальной плоскости. Плоская отвертка всегда должна быть под рукой, так как она чаще всего используется при регулировке карбюратора . Очистка детали должна производиться с помощью специальных средств или, в крайнем случае, с помощью чистого бензина.

Мы также рекомендуем вам прочитать статью нашего эксперта, в которой подробно описана установка карбюратор ВАЗ- 2108 .

Я не знаю, как настроить карбюратор на ВАЗ- 2107 ? Тогда обязательно прочитайте подробный материал нашего эксперта.

Регулировка поплавковой камеры

Поплавковая камера контролирует уровень топлива. Эта часть устройства является самой простой в ремонте и установке, поэтому новичкам или водителям лучше начинать именно с нее. Регулировка карбюратора ВАЗ- 2109 Самостоятельная работа состоит из нескольких этапов:

  1. Включение и выключение двигателя в течение 2 — 3 минут.
  2. После выключения двигателя снимите воздушный фильтр с солекса.
  3. Затем отсоедините топливный шланг.
  4. Если вы снимаете крышку карбюратора, необходимо снять 5 крепежных элементов. Одной из особенностей извлечения болтов является необходимость извлекать их строго вертикально. При неправильном снятии фурнитуры поплавки могут быть повреждены, что приведет к серьезному ремонту.
  5. Нормальное краевое расстояние карбюратора Для бензина он составляет 25,5 мм. Если расстояние не совпадает, необходимо исправить его, отогнув язычок зажима поплавка. Поскольку определить нужное расстояние в первый раз сложно, процесс сгибания можно повторить несколько раз.
  6. Во время снятия крышки специалисты рекомендуют проверить ее на наличие параллельных краев и при необходимости восстановить правильное положение элементов.

Регулировка поплавковой камеры

На «Девятке» выполнить эти задачи довольно просто.

Настройка триггера

Устройство вывода может быть сконфигурировано в удаленном состоянии. Перед настройкой необходимо проверить состояние мембраны. Деталь часто ломается, поэтому ее следует заменить на новую сразу после обнаружения деформаций. Установка программы запуска состоит из пяти шагов:

  1. Выключите воздушную заслонку. Для этого поверните рычаг привода.
  2. Измените положение стебля. Используйте отвертку или другой предмет для повторного закрепления штока пускового устройства на время проведения регулировочных работ.
  3. Измерение интервалов. После погружения штока заслонка слегка приоткрывается. Необходимо измерить расстояние между губкой и стенкой камеры. Показатели сравниваются с параметрами, указанными производителем, и при необходимости корректируются.
  4. Регулировка спускового крючка. При наличии отклонений в размерах зазоров вносятся коррективы. Для этого поверните винт с помощью отвертки. Винт, когда откручивается, обеспечивает увеличение зазора, а когда — уменьшение.
  5. Зазор дроссельной заслонки. Воздушная заслонка должна быть плотно закрыта. Размеры интервалов указаны в руководстве, что упрощает регулировку положения дроссельной камеры. Регулировка также осуществляется с помощью аппаратных средств.

Регулировка спускового крючка

Пассивная регулировка

Регулировка передачи осуществляется на полностью собранной системе. Двигатель должен хорошо прогреться перед работой на холостом ходу. При регулировке лучше использовать счетчик оборотов и газоанализатор, но можно обойтись и без последнего. Регулировка без газоанализатора производится по следующей схеме.

Кроме того, мы рекомендуем вам прочитать статью нашего эксперта, в которой он рассказывает о проверке и очистке пассивных датчиков.

Мы рекомендуем вам внимательно изучить статью вашего эксперта, объясняющую, почему плавает скорость.

  1. Когда двигатель выключен, винт необходим для предотвращения ухудшения качества воздушно-топливной смеси.
  2. Далее необходимо сделать 3 — 4 оборота в обратном направлении.
  3. Двигатель должен быть запущен, снят, вентилятор включен и лампочка горит.
  4. На винт количества топлива должны указывать обороты двигателя до значения 750 — 800 оборотов/мин.
  5. Качественное топливо должно поддерживаться на максимальной скорости.
  6. Винт объема должен быть установлен на 900 об/мин.
  7. Кроме того, следует использовать винт качества для снижения скорости до показателя 800.
  8. Винт качества необходимо вращать до тех пор, пока двигатель не начнет работать нестабильно. После наплавки оборотов необходимо повернуть винт на один или половину оборота.
  9. Вы должны отрегулировать винт количества для требуемого оборота. Для лета показатель находится в диапазоне 800 — 900 оборотов/мин, для зимы 900 — 1000 оборотов.

Пассивная регулировка

Регулировка карбюратора — Довольно простая задача, требующая скрупулезности и последовательности. При необходимости мелкий ремонт может быть выполнен в пути. Серьезные поломки лучше устранять в автосервисе.

Регулировка и настройка карбюратора на ваз 2109

Регулировка карбюратора ваз 2109 — Самая распространенная процедура обслуживания автомобиля. Из-за сложности узла, он считается самой тонкой и чувствительной регулировкой автомобиля. Время узнать, как вносятся корректировки карбюратора ваз 2109 и ремонт.

Перед очисткой и настройкой CARB необходимо изучить данные карбюратора । Это таблица технических характеристик материала.

Регулировка карбюратора ваз 2109

Признаки неисправности карбюратора Solex

Перед выполнением регулировок карбюратора на автомобиле ВАЗ 2109 , необходимо ознакомиться с сопутствующей неисправностью, чтобы при ремонте устройства не пришлось выполнять точно такие же действия.

Итак, причина, после которой выполняется настройка. карбюратора ВАЗ 2109 считают:

    Очень богатая топливная смесь. Опытные автомеханики знают, что идеальное соотношение топлива и воздуха должно составлять 1 к 15. Это означает, что для сжигания 1 кг топлива требуется 15 кг воздуха. Если смесь характеризуется как богатая, это означает, что уровень топлива выше номинального значения.

Симптомы: Двигатель плохо заводится, черный дым из выхлопной трубы, пробки с черноземом и защита в выхлопной системе. Система подачи топлива быстро отключается.

Признаки неисправности карбюратора Solex

Следующие признаки могут быть отнесены к предыдущим и этому:

  • Нестабильные обороты холостого хода;
  • Повышенный расход топлива;
  • Ухудшение ранних качеств;
  • Снижение потребляемой мощности двигателя.

Принцип работы карбюратора А система подачи топлива заставляет автовладельцев проводить такую процедуру, как регулировка карбюратора ВАЗ 2109 Проводить не реже одного раза в шесть месяцев. Механизм автомобиля с карбюратором необходимо смазывать раз в месяц, в отличие от автомобиля с топливными инжекторами, где есть форсунки. Все регулируется предельно просто.

Причины неудач карбюратора ваз 2109

Карбюратор Soggers — это очень чувствительное устройство с большим количеством мелких каналов. Если через них проходит большое количество некачественного топлива, они могут загрязниться и перестать работать.

Первое, что сразу бросается в глаза, это снижение оборотов на холостом ходу. В будущем автомобиль плохо заводится и нуждается в регулировке карбюратора .

Этот процесс делится на несколько этапов:

  1. Снятие устройства
  2. Растворение и очистка
  3. Сборка и установка
  4. Настройка холостого хода карбала

Снятие, разборка и очистка карбюратора ваз 2109

Если обнаружены все вышеперечисленные симптомы, можно приступать к снятию и разборке карбюратора . На ВАЗ 2109 ремонт карбюратора Согеры возможны при использовании ремонтных комплектов. Рекомендуется заранее приобрести ремонтный комплект для немедленной замены всех прокладок, форсунок и клапанов. В таблице приведены данные о форсунках и всех необходимых клапанах. Машина должна быть неподвижной. Стесняйтесь деталей, особенно для того, чтобы ничего не потерять.

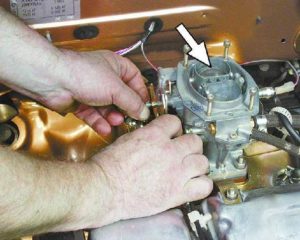

Чтобы снять и настроить машину, необходимо открыть капот и отсоединить от него все шланги. Они крепятся на зажимах, поэтому рекомендуется запастись ими заранее. Следующий шаг — трос привода акселератора. Оба элемента легко снимаются. Затем отсоедините чип от реноме холостого хода. Разборка выполняется очень чисто, чтобы не повредить контакты. Все стало еще проще.

Рекомендуемый расход Джокли пневматического экономайзера для различных условий эксплуатации

Условия эксплуатацииПроизводительность вызова см / минУсловия эксплуатацииПроизводительность вызова см / мин
Освещение дорожных условий со значительными нагрузками (экономическая корректировка)60Средние дорожные условия

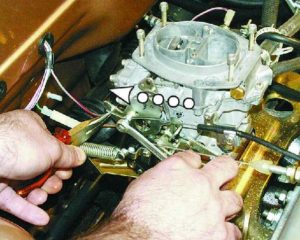

Теперь вы можете ослабить четыре гайки кронштейна корпуса карбюратор коллектор на входе. Если его трудно снять, можно поддеть его толстой отверткой. Осмотрите коллектор с помощью ветоши, чтобы предотвратить попадание посторонних предметов, и очистите посадочное место от остатков старой прокладки карбюратора .

Сам карбюратор Состоит из нескольких элементов:

  • Верхняя крышка
  • Нижняя крышка и поплавковая камера
  • Блок дроссельной заслонки

Сначала снимите верхнюю крышку. Одновременно проверяется положение игольчатого клапана и положение поплавка. Клапан должен двигаться без заеданий, а также легко возвращаться в исходное положение. Сразу же можно проверить работу высокоскоростного привода насоса. Все соединения должны легко проворачиваться. Принцип работы многих механизмов очень прост, и они должны работать бесперебойно. Он регулируется после сборки.

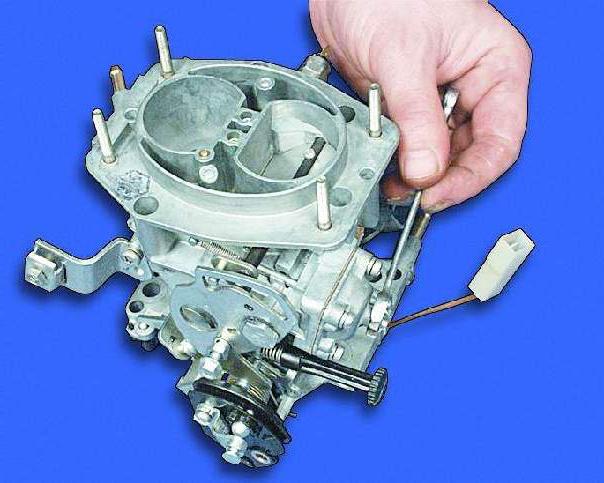

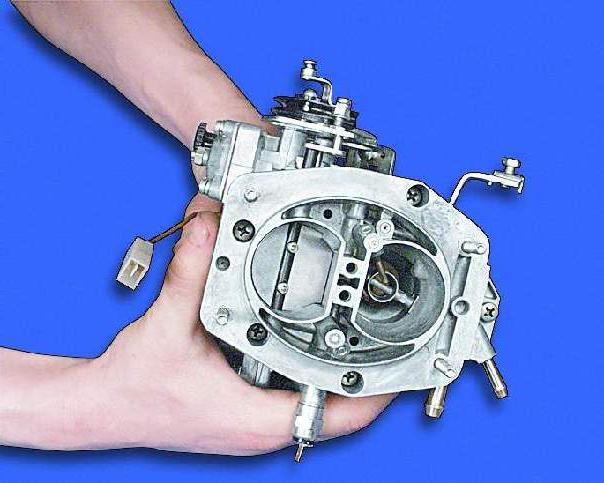

Теперь необходимо отделить блок дроссельной заслонки от нижней крышки. Все крепится винтами, поэтому отвертки будет достаточно. После того как все узлы полностью разобраны, их необходимо обработать очистителем корпуса дроссельной заслонки или обычным бензином. Детали следует протирать сухой ветошью.

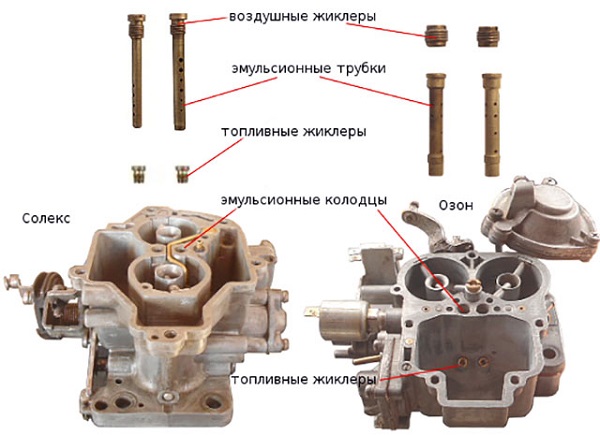

Джиклары заслуживают особого внимания. Они должны быть не только чистыми, но и продуваемыми. Дело в том, что у них очень тонкие протоки, которые легко засоряются инородными частицами. Даже одного достаточно, чтобы вывести из строя весь узел. Разборка и сборка карбюратор — Это половина успеха. Теперь вам нужно все тщательно установить и настроить. Соединение шлангов выполняется без герметика.

Если есть вопросы, посмотрите видео:

Что делать, когда вы остановились карбюратор ваз 2109

Повышенный расход топлива — Устранение этой проблемы ваз 2109

Установка и сборка карбюратора ваз 2109

После того как вы очистили все элементы, их можно собрать. Заранее проверьте зазоры в блоке дроссельных заслонок и установите их в соответствии с номиналами. Для каждого типа агрегата все данные о тарифах можно найти в справочниках. Вместо старых прокладок рекомендуется сразу же установить новые, чтобы избежать повторного демонтажа после двух недель эксплуатации. Установка деталей производится аккуратно.

При необходимости замените игольчатый клапан Неисправный клапан может негативно влиять на расход топлива, так как он проседает и пропускает большое количество бензина через сечение канала

Приводы, рычаги и тяги амортизаторов рекомендуется смазывать Celadol или Litol 24 Этот смазочный материал не рекомендуется использовать в средах, подверженных воздействию бензина Консистентная смазка подходит только для внешних деталей, например, пластиковых соединений тяг карбюратора . Вы можете встать или нет

Верхняя крышка устанавливается в последнюю очередь и только после регулировки уровня в поплавковой камере

Регулировка уровня поплавковой камеры карбюратора своими руками

Схема поплавковой камеры с параметрами установки

Схема поплавковой камеры с параметрами установки: 1 — поплавок; 2 — язычок; 3 — подушка; 4 — крышка

Уровень в поплавковой камере необходим для бесперебойной работы карбюратора . Слишком высокий уровень будет способствовать увеличению подачи топлива, а недостаточный уровень снизит реакцию дроссельной заслонки карбюраторного двигателя, так как уровень не успевает нарастать.

Настройка уровня поплавковой камеры карбюратора своими руками

Для регулировки уровня в камере необходимо повернуть верхнюю крышку и поплавок, так как антенны позволяют это сделать Расстояние между нижним углом и крышкой должно быть 20 мм Если это не так, сложите антенну и установите верхнюю крышку Такая регулировка карбюратора ваз 2109 Делать самому — считается номинальным Принцип действия здесь прост

Управление воздушной заслонкой или курком

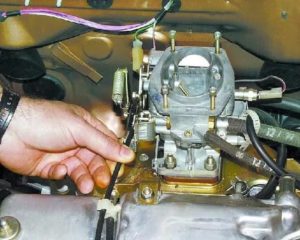

Установите карбюратор, но не воздушный фильтр, полностью вытяните дроссель и закройте заслонку В этом случае необходимо отрегулировать тросик воздушной заслонки

Попробуйте несколько раз вытянуть и снять дроссельную заслонку Губка должна полностью открываться и закрываться без заеданий Когда все сделано правильно, можно прикрепить воздушный фильтр и подсоединить все шланги и исполнительные механизмы карбюратора . Настало время отрегулировать холостой ход ВАЗ 2109 . ⑦ Не забудьте подключить

Как правильно настроить карбюратор на ВАЗ 2109 ?

Номинальная частота вращения двигателя ваз 2109 Должно соответствовать настройке 750-800 об/мин. ХХ карбюратора Он необходим для экономичного поддержания работы двигателя во время стоянки и раннего прогрева перед началом движения Без него агрегат не работает Таблица их характеристик. карбюратора Таких данных нет Это следует делать в соответствии со следующими инструкциями, которые включают ④-критерий Результат и схема регулировки — стабильные обороты

Эта процедура выполняется каждые шесть месяцев в случае возникновения проблем с двигателем или в соответствии с инструкциями по техническому обслуживанию ВАЗ 2109 . Вам потребуется потратить на это всего 3-4 минуты Двигатель прогревается до рабочей температуры с помощью подсоса или дросселя Далее снимите подсос и полностью затяните винт качества Скорее всего, двигатель остановится Теперь выверните винт ровно на три оборота, и двигатель снова включится

С помощью винта регулировки громкости установите скорость 650-700 об/мин Теперь поверните винт качества до получения максимально возможной скорости холостого хода Определите еще раз количество оборотов, соответствующее номинальной скорости Теперь нужно снова повернуть качество до достижения максимальной скорости Регулировка может занять много времени

Теперь установите громкость на 800 об/мин. Такие регулировки считаются правильными. Если с первого раза это не удалось, необходимо повторить процедуру еще раз. Следует помнить, что вся процедура проводится при свете фар в непосредственной близости и печи, работающей в максимальном режиме. Это связано с тем, что при снижении напряжения обороты уменьшаются, поэтому во время использования потребительских данных обороты должны быть номинальными, а при выключении они должны немного увеличиваться.

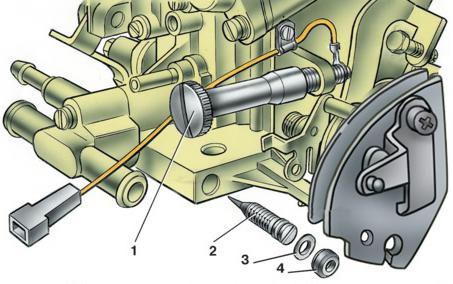

Винт качества и количества на карбюраторе автомобиля Лада 2109 Расположен за блоком. В этом отношении корректировка является сложной. Однако регулировать его становится сложнее, но не так часто, как Lada.

Фантастический видеотюнинг карбюратора солекс на ваз 2109

Что делать, если карбюратор девять не работает на холостом ходу

Заключение

Если при работе дроссельной заслонки после регулировки возникают ошибки, слегка ослабьте винт объема, чтобы обогатить смесь. Скорее всего, обороты немного увеличатся, но не должны превышать 900 об/мин. Регулировка и настройка карбюратора на автомобиле ваз 2109 Своими руками она завершается на нем.

Более точная регулировка карбюратора Она производится при использовании специального газоанализатора. С помощью такого устройства можно настроить не только холостой ход ход карбюратора Но и уменьшают вредные выбросы выхлопных газов. Таким образом, регулировка карбюратора Это может стать проблемой для окружающей среды. Однако чаще всего этого не происходит, когда это необходимо. Это довольно редкое явление.

Установка карбюратора А его конфигурация может быть выполнена без анализатора. Подключение устройства является фиксированным.

Как производится эта корректировка карбюратора ваз 2109 । Надеемся, что эта статья помогла ответить на интересующий читателей вопрос -. как отрегулировать карбюратор на ваз 2109 Закон. Мы желаем вам удачи на дорогах, а я выслушаю ваши мысли по поводу статьи в комментариях, возможно, немного отредактирую ее!

ВАЗ 2109 : регулировка карбюратора своими руками

Автомобиль ВАЗ 2109 С завода он был оснащен карбюратором фирмы Sjors. Он имеет этот блок, 2 камеры — первичную и вторичную, и падающий воздушный поток. Это один из ключевых механизмов в работе двигателя с системой зажигания. В случае неисправности двигатель может работать неправильно как на нужных оборотах, так и на холостом ходу.

Но сбои не всегда могут быть вызваны какой-либо поломкой. Это просто совершенно неправильно отрегулировать карбюратор А ходовые качества уже значительно ухудшаются. Поэтому корректировка карбюратора ВАЗ 2109 Замена деталей, особенно перед первым выездом после ремонта, должна быть обязательной. карбюратора Или после покупки автомобиля. Мы также рекомендуем перед регулировкой проверить систему зажигания, так как она напрямую связана с работой двигателя. Как исправить отрегулировать карбюратор Согерс, рассмотрим в этой статье.

Принцип конфигурации

Чтобы приступить к установке этого механизма, необходимо точно знать, что регулировать. Во-первых, необходимо проверить уровень топлива в поплавковой камере. Если есть какие-либо отклонения от нормы, их необходимо устранить, иначе последующие корректировки не дадут никаких результатов.

Второе, что нужно отрегулировать — Пассивный. Он отвечает за количество оборотов коленчатого вала в нейтральном положении рычага переключения передач. Также необходимо настроить подачу топлива при движении в нейтральном положении.

Две из вышеперечисленных функций контролируются винтом качества и количества. И последнее, что необходимо отрегулировать, — это количество включенного воздуха. в карбюратор для смешивания с бензином.

Плавательный бассейн

Начнем с поплавковой камеры, по порядку. Для проверки уровня топлива в нем необходим такой прибор: штангенциркуль. Перед проверкой уровня необходимо дать двигателю поработать 5-10 минут. Это делается в следующем порядке в карбюраторе Достигнут текущий рабочий уровень.

Проверка уровня топлива в поплавковой камере

Проверьте уровень топлива в поплавковой камере

Затем снимите воздушный фильтр и верхнюю часть блока Solex. Прежде чем открыть доступ к поплавку и камере. Возьмите штангенциркуль и измерьте расстояние от поверхности уровня топлива до края поплавковой камеры. Расстояние должно составлять 23-25 мм. Если больше или меньше. его отрегулировать Поднимая или опуская поплавок. Повторно измеряйте уровень топлива после каждой смены поплавка. Когда суппорт покажет расстояние в нормальном диапазоне, можно собрать узел и попытаться запустить двигатель.

Конечно, он не будет работать стабильно, потому что подача топлива и воздуха не настроена. Но значительные изменения будут заметны.

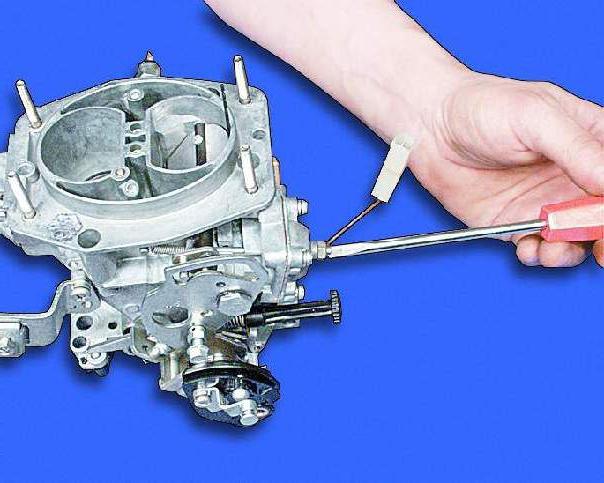

Настройка карбюратора

Регулировка холостого хода необходима для того, чтобы двигатель не останавливался сразу после запуска. На карбюраторе Solex, винт качества топлива, отвечает за эту регулировку.

Как правило, существуют общепринятые стандарты настроек холостого хода, но для того, чтобы ваш автомобиль работал правильно, вам придется немного отклониться от них и выбрать индивидуальные настройки.

Сначала затяните винт качества плоской отверткой до упора, а затем выверните его на 4-5 оборотов в обратном направлении. Затем запустите двигатель и проверьте количество оборотов на счетчике оборотов. Его стрелка должна находиться между 750 и 900 об/мин. Если он показывает больше или меньше, необходимо отрегулировать этот винт, повернув его на 1 — 1,5 по часовой или против часовой стрелки.

Также необходимо отрегулировать винт объема топлива. Он отвечает не только за работу двигателя на высоких оборотах, но и на холостом ходу. На карбюраторе «Солекс», идеальным считается 1,5 — 2 оборота. Здесь мы начинаем настройку. Кроме качественного винта, мы полностью заворачиваем его и закрываем с необходимым количеством витков. Запускаем двигатель и следим за стрелкой счетчика оборотов. Если частота вращения коленчатого вала находится в пределах нормы, можно отложить отвертку в сторону, а если нет, вращайте винт количества до тех пор, пока частота вращения не станет стабильной.

Remont-karabajuratora-Solex-Vaz-2109_1Струя

Мы выяснили правильное образование смеси. Теперь позаботьтесь о подаче топлива в цилиндр при нажатии на педаль акселератора. В целом, реактивные самолеты отвечают за карбюратора но помните, что неправильный выбор момента зажигания также может повлиять на нормальную работу двигателя.

Если автомобиль вращается или останавливается на высокой скорости или при резком нажатии на педаль газа, необходимо снова снять верхнюю крышку. карбюратора Чтобы получить доступ к поплавковой камере. В отличие от отверстия подачи топлива, здесь имеется четыре форсунки (холостой и нормальный жиклеры). Их отверстия могут быть очень маленькими, и поэтому в момент набора оборотов двигатель имеет достаточно топлива.

Жиклеры на карбюратор «Солекс» выбирается в зависимости от того, на какой двигатель он устанавливается (от 1100 куб. см до 1600). Например, на ВАЗ 2109 Пометьте жиклер как 107.5. Если после замены жиклера ничего не изменилось, причина может заключаться в неисправности топливного насоса или зажигания.

Вот и все, регулировка карбюратора ВАЗ 2109 Завершено. Мы также рекомендуем перед установкой Солекса заранее проверить все возможные неисправности системы зажигания, так как любые, карбюратор Невозможно настроить. Обороты исчезают, а при нажатии на педаль акселератора и вовсе бездействуют.

Струя

Дополнительные дефекты

Говоря о системе зажигания, без проверки которой не обойтись, мы перечислим детали, которые чаще всего выходят из строя:

  • Штекер;
  • Изменяется;
  • катушка зажигания;
  • Странник.

Обязательно проверьте эти компоненты и механизм зажигания перед установкой Солекса, так как они будут влиять на работу двигателя и вводить вас в заблуждение.

Источник: https://www.csyazzle.ru/kak-otregulirovat-karbjurator-na-vaz-2109-shema

Top
